RS232 уровень Bluetooth беспроводной последовательный порт модуль передачи может быть использован для того, чтобы получить DB9 питание от hc06 slave головы

Тип 1: DB9 Женский RS232 slave модуль
Тип 2: хост-модуль HC06 с интерфейсом USB

Продукт нужен внешний источник питания! Продукт нужен внешний источник питания! продукт нужен внешний источник питания! сказать важные вещи три раза!

Жесткие условия для замены проводного Bluetooth:

1. Это должна быть трехпроводная система, то есть устройство, которое только нужно получать и отправлять контакты для связи., не поддерживается аппаратным управлением потоком;
2. Скорость передачи данных должна быть фиксирована, скорость передачи данных не может быть изменена во время связи;
3. Модуль Bluetooth поддерживает только формат S8 бит, поддержка проверки бит, поэтому формат связи оригинального оборудования должен быть 8digit бит, 7.

Разница между мастером и рабом

Хост может быть сопряжен только с slave, нет сотового телефона, соответствие компьютера, не может быть поиск,Подходит для двух устройств для связи непосредственно через последовательный порт Bluetooth, например, между микрокомпьютером с одним чипом и микрокомпьютером с одним чипом, между проводным последовательным портом и микрокомпьютером с одним чипом и т. д., использовать так же, как и последовательный порт;

Функция Slave и различные компьютеры с функцией Bluetooth, Хост Bluetooth, большинство телефонов с Bluetooth, PDA, PSPSmart, не Сопряжение между рабами.

Только одно-к-одному сопряжение допускается между мастером и slave.

Характеристики продукта:

1. Использование модуля core modulesHC-06Slave, исходящий интерфейс включает rs232levelVCC, GND, TXD, RXD, andRS232Level шина

2. Led-индикатор состояния подключения Bluetooth,Мигание показывает отсутствие подключения по Bluetooth, всегда на показывает, что Bluetooth подключен и порт открыт

3. Модуль должен быть подключен к внешнему источнику питания для работы, блок питания может быть выбран сопротивлением db9except2. 3. 5другой контактный вход, с защитой от обратного подключения,Входное напряжение 3,6 ~ 6 В, ток около 30 мА, сопряжение около 10 мА,Входное напряжениеЗапретить exceeding7V!

4 、 DB9Interface являетсяStandardRS232level,OnlyTXD, RXD, GNDSignal pin эффективный

5 、Эффективное расстояние открытого пространства 10 риса (уровень мощности isCLASS 2),Не гарантируйте качество соединения за пределами этого расстояния

6 、 После сопряженияДуплексный режим последовательного портаПрименение,DB9Oral support1200bps ~ 115200 bpsCommon скорость передачи данных,, Нет необходимости знать какой-либо протокол Bluetooth, только поддержка8-значный бит 、 1Bit стоп-бит (паритет устанавливаемых)Формат связи, это также наиболее часто используемый формат связи, другие форматы не поддерживаются.

7 、 проживанияСоединение Bluetooth не устанавливается (NamelyLEDTwinkle)Поддержка passATInstruction set скорость передачи, имя, пара шифров,Энергосбережение сохранение заданных параметров。 Автоматическое переключение в сквозной режим после подключения по Bluetooth

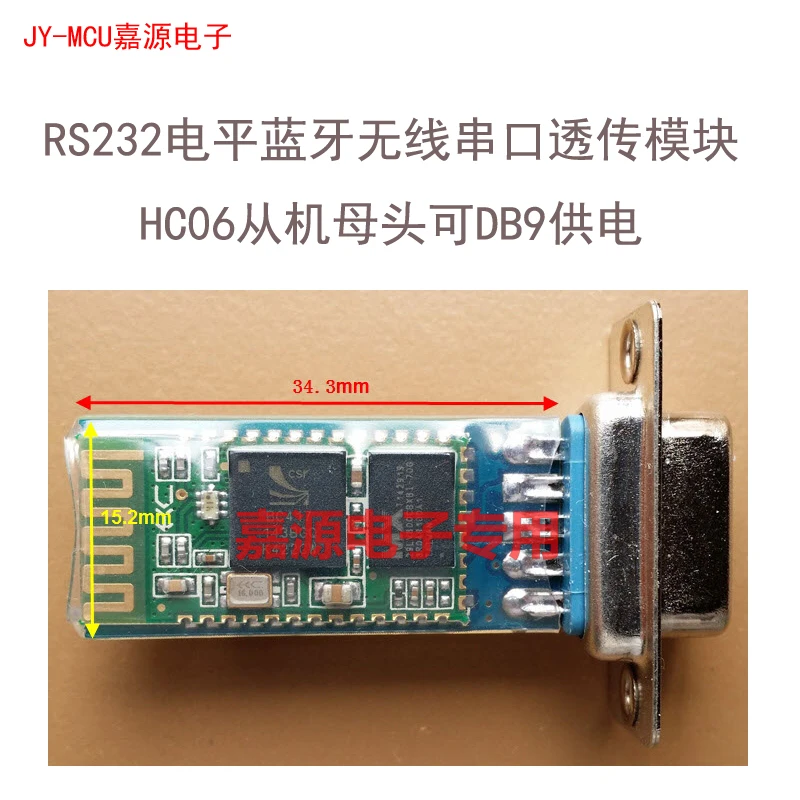

8. Компактный размер, не контейнер db9joint(3,43 см * 1,52 см),ЗаводПатч производства, Обеспечить качество пластырей. Прозрачная Термоусаживаемая трубка, Пылезащитная, красивая и антистатическая.

9 、Ссылка-это раб,Функция Slave и различные компьютеры с функцией Bluetooth, Хост Bluetooth, большинство телефонов с Bluetooth, PDA, PSPSmart, не Сопряжение между рабами.
