RS485/RS422 ретранслятор 485 усилитель сигнала 485 усилитель сигнала промышленного класса(электропитания (от 2135 руб.)

Описание

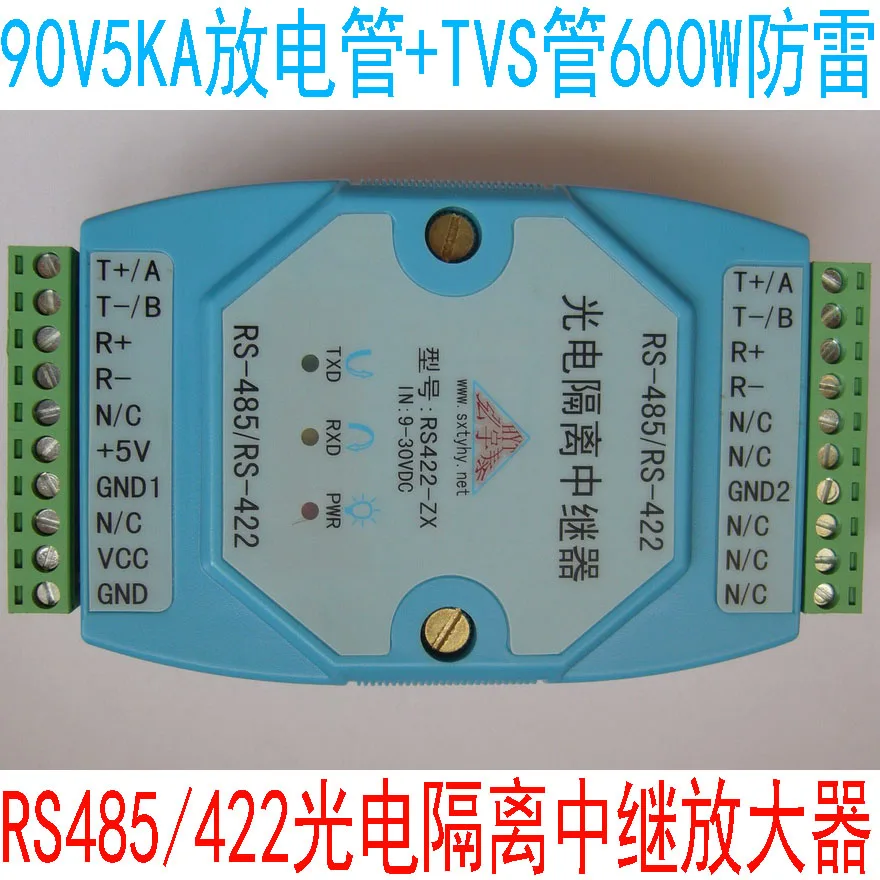

RS-485/422 до RS-485/422 Фотоэлектрические ретрансляторы изоляции: Модель: RS422-ZX

(Промышленный уровень, Антистатическая, антипомех, уровень 2 молния protection-600W Защита от молнии телевизионная трубка и 90V5KA Молниезащита B3D090L разрядная трубка)

RS422-ZX фотоэлектрическое реле изоляции, совместимое с RS-422 и RS-485 стандартами, может продлить расстояние связи RS-422/RS-485 автобусной сети, увеличить количество RS-422/RS-485 сетевого оборудования, встроенный DC/DC изолирующий модуль, RS422/RS485 выходной интерфейс использует высокоскоростной анод для 2500 V фотоэлектрический изоляции и 2-х уровневые оснащено молниезащитой-телевизионная трубка 600 W оснащено молниезащитой, B3D090L разрядная трубка 90V5KA Защита от молнии, которая может эффективно предотвратить молнии от RS-422/RS-485 сетевого оборудования. Статическое электричество, удара молнии для защиты от перенапряжения и потенциал земли разница 422/RS485 автобуса и не повредить кофемолку. Преобразователь имеет автоматический трансивер с нулевой задержкой и преобразование трансивера. Уникальная схема ввода/вывода может автоматически контролировать направление потока данных без каких-либо сигналов рукопожатия (например, RTS, DTR) и настроек перемычки для достижения полного дуплексного (RS-422) и полудуплексный (RS-485) Режим преобразования, plug-and-play.

RS422-ZX фотоэлектрический ретранслятор изоляции может обеспечить надежное соединение для соединения точки-точки и точки-Многоточечной Связи. Каждый повторитель от точки до многоточечной точки позволяет подключать устройства интерфейса 128 RS-422 или RS-485. Скорость передачи данных составляет 300-200 кбит/с, с индикатором питания и индикатором потока данных, чтобы указать неисправность.

Левый терминал расположен следующим образом: (этикетка продукта помечена)

1-------------- T + (A) D + (A) RS422 вперед/RS485

2---- T-(B) отрицательный конец RS422/D-(B) RS485

3 --------------- R + RS422 получения фронтальный

4 --------------- в виде буквы «R» RS422 получать негативные конец

5 ------------- NC воздуха

6 ------ + 5 В выход питания передний конец

7 -------------- GND1 5 В выход питания отрицательный конец

8 ------------- NC воздуха

9---- VCC Потребляемая мощность фронтальный (9-30VDC)

10-------- GND входной сигнал отрицательного конца (внутренний подключен к GND1)

Правильный терминал расположен следующим образом: (этикетка продукта помечена)

1-------------- T + (A) D + (A) RS422 вперед/RS485

2---- T-(B) отрицательный конец RS422/D-(B) RS485

3 --------------- R + RS422 получения фронтальный

4 --------------- в виде буквы «R» RS422 получать негативные конец

5 ------------- NC воздуха

6 ------------- NC воздуха

7---- GND2 прямо сигнальная земля (фотоэлектрический изоляции с GND1)

8 ------------- NC воздуха

9 --------------- NC воздуха

10 --- NC воздуха

Промышленная установка направляющей, модуль Adan

_ Совместимость со стандартом TIA/EIA422/485

_ Автоматическая отправка/получение данных без внешнего сигнала управления движением (RTS)

Он может продлить расстояние связи RS-485/RS-422 автобусной сети и значительно повысить надежность всей сети RS-485/422.

Скорость связи: 300BPS-200KBPS

Рабочий Источник питания: 9-30VDC/350mA (широкий вход напряжения, с специальный источник питания стабилизатор напряжения изоляционный модуль)

Двухтерминальный интерфейс может подключать устройства интерфейса 128 RS-485 или RS-422

_ Расстояние связи:> 1,5 км (9,6 кбит/с)

Источник питания и индикатор потока данных, три сигнала индикатор питания (PWR) передача (TXD) получение (RXD)

_ Режим работы: асинхронный полудуплексный (RS-485) или асинхронный полнодуплексный (RS-422) Универсальный, без настроек перемычки

_ Фотоэлектрический Тип усиления изоляции (изоляционное напряжение 2,5 KVrms/500VDC изоляция), специальный модуль постоянного тока/постоянного тока,

RS-485/422 на обоих концах обеспечивает двухуровневую защиту от молнии для каждого line-600W защита от молнии для телевизионная трубка и 90V5KA защита от молнии для разрядной трубки B3D090L.

Перенапряжение, +/-15 кВ Защита от ЭСР и общая защита от наземного помех

_ Электрический интерфейс: двойной 10-битный терминал

Средняя передача: витая пара или экранированный провод

_ Размер профиля: 120 мм * 70 мм * 25 мм

_ Использование окружающей среды:-40 ~ 85 C, относительная влажность от 5% до 95%.

Применим ко всем используемым программным обеспечением связи, подключи и играй

Поддержка DOS/WIN95/WIN98/WIN2000/NT/XP/Linux и т. д.

ПЛК и Связь

_ Система управления промышленной автоматикой

_ Удаленная компьютерная система мониторинга

_ Автоматизированное электронное производственное оборудование

_ Система контроля доступа
