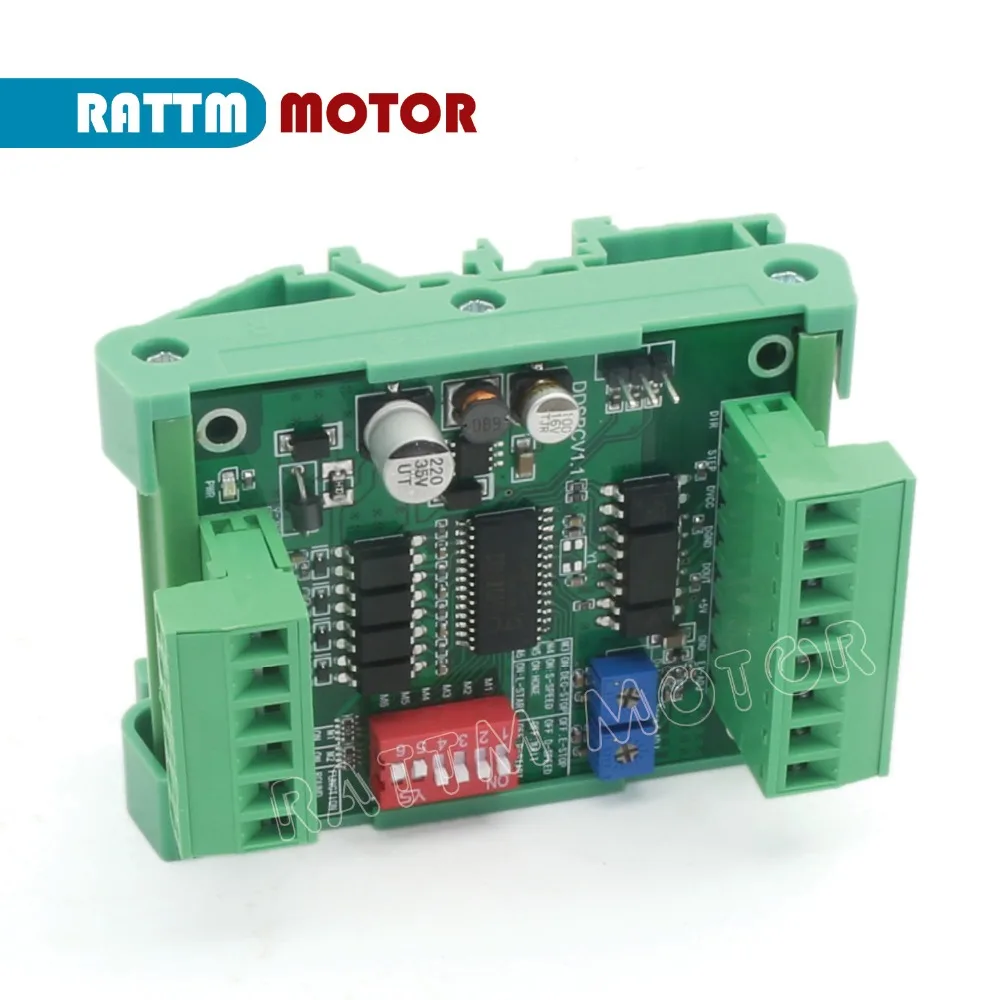

RTM-100 Драйвер шагового двигателя высокопроизводительный дизайн для NEMA17 к NEMA23 двигатель 42 или 57 ЧПУ шагомерная система (от 1051 руб.)

Описание

Обратите внимание:

Дорогие друзья!,Для повышения скорости и эффективности работы и улучшения услуг для покупателей,

Кроме того,БразилияИАргентинаПокупателей, пожалуйста, укажите это в сообщении вашКоды налогоплательщика (CPFИлиНомер CUITНомер после оплаты!

РусскийКлиент лучше всего сообщит полное имя или повлияет на время доставки.

Спасибо за помощь!

Посылка включает в себя:

(1 шт.);RTM-100Драйвер шагового двигателя

RTM-100 Драйвер шагового двигателя высокопроизводительный дизайн для NEMA17 к NEMA23 двигатель 42 или 57 ЧПУ шагомерная система

1. Схема проводки:

2. Порты и разъёмы Описание

2,1 вход

Именной и этикетка	Описание продукта:
(1): 24 V +	Подключите электропитание 24 V позитивные
(2): 24 V-	Подключите 24 V отрицательное напряжение
(3): S1	Положительный концевой выключатель вход
(4): S2	Отрицательный концевой выключатель вход
(5): K2	При запуске кнопки и ручного режима происходит ротационный переключатель
(6): К1	При остановке кнопки и ручного режима обратный переключатель

2,2 Выход раздел

Именной и этикетка	Описание продукта:
(7): регулировка скорости 2	Регулировка скорости возврата в двухскоростном режиме
(8): выходная мощность отрицательная	Выход контроллера 5 в источник питания отрицательный
(9): 5 В выходной источник питания является положительным	Выход контроллера 5 в источник питания отрицательный
(10): OutputIO	Контроллер outputOpen выход слива для диафрагмы
(11): DGND	Понижающий сигнал питания отрицательный вход
(12): DVCC	Шаг сигнала питания положительный вход
(13): шаг	Выход импульсного сигнала шагового двигателя
(14): DIR	Выход сигнала направления шагового двигателя

3. Инструкции по настройке режима

Кодирование	Туда и обратно режим	Одну поездку туда и обратно режим	Ручном режиме	Односторонний режим запуска
M1	На	На	OFF	OFF
M2	На	OFF	На	OFF

3,1 автоматический, для круглых бутылок туда и обратно режим

М1: на м2: на

Автоматическое возвратное движение после нажатия кнопки запуска

После достижения обратного ограничения, задержка (0,2-6 S регулируемая), автоматический вперед

Примечание: выход Dout действителен в период задержки

После достижения положительного лимита, задержка (0,2-6 S регулируемая), автоматический вперед

Примечание: выход Dout действителен в период задержки

3,2 одиночный режим круговой поездки:

М1: вкл. М2: ВЫКЛ.

После достижения положительного лимита, задержка (0,2-6 S регулируемая), автоматический вперед

Примечание: выход Dout действителен в период задержки

3,3 ручной режим

М1: Выкл м2: вкл

Нажмите кнопку запуска двигателя, чтобы двигаться вперед, отпустите кнопку запуска двигателя, чтобы остановить движение, коснитесь положительного концевого переключателя, а затем остановите запуск.

Нажмите кнопку стоп для перемещения двигателя вперед, отпустите кнопку двигателя, чтобы остановить движение, и коснитесь отрицательного концевого переключателя, чтобы остановить работу.

3,4 односторонний режим запуска

M1: OFF M2: OFF

Обратный Лимит: автоматически останавливается после достижения обратного ограничения, ожидая кнопки запуска

Положительный предел: автоматически останавливается после достижения положительного лимита, ожидая кнопки запуска

4. Функция регулировки

Функциональный элемент (потенциометр)	Функция Описание
Скорость Регулировка 1	Отрегулируйте круглую скорость в режиме одиночной скорости и отрегулируйте скорость вперед в режиме двойной скорости
Регулировка задержки	Регулировка времени задержки после удара концевого переключателя

Функциональный элемент (кнопочный переключатель)

Функция Описание

Переключатель DIP M3

Режим отключения

ON: ограничение эффективного замедление двигателя Стоп

ВЫКЛ.: немедленно Ограничьте эффективность двигателя

Переключатель DIP M4

Скорость режим

ON: односкоростной режим (одинаковая скорость назад и вперед)

ВЫКЛ.: двухскоростной режим (скорость отличается)

Переключатель DIP M5

Мощность на государства

На: загрузка обратно в исходное

Выключение: ожидание включения питания

Переключатель DIP M6

Исходное положение

ВКЛ: начальная точка слева

ВЫКЛ.: отправная точка справа
