Описание

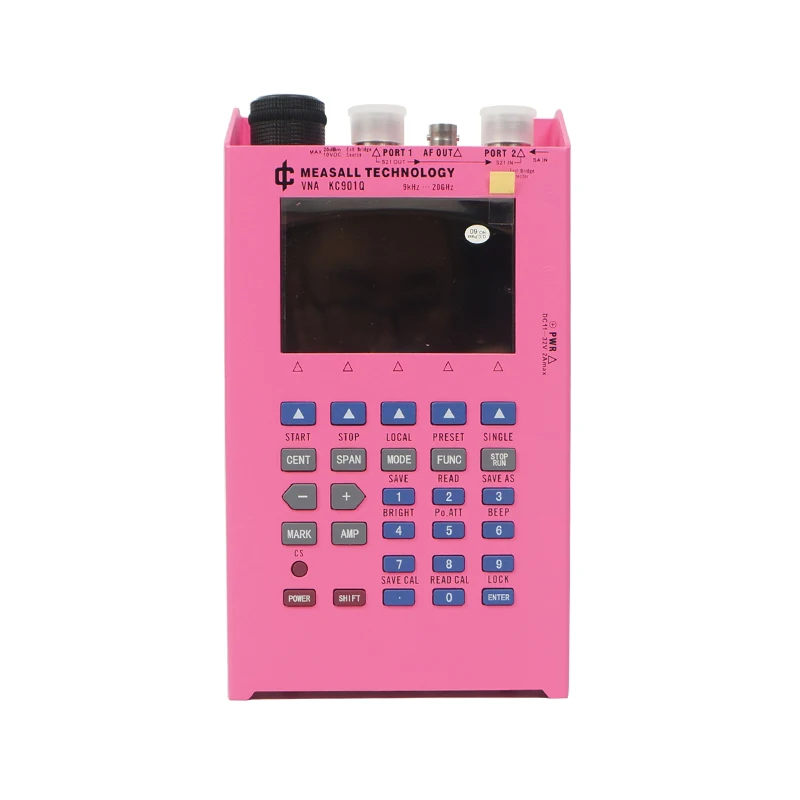

KC901Q 20 ГГц ручной сетевой векторный тестер РЧ мультиметр без встроенного моста уборочная машина Генератор развертки

KC901Q является векторной уборочной машиной. Он может измерять амплитуду и изменения фаз, которые возникают после того, как сигнал проходит через устройство, расширяя спектр, силу поля и функции генератора сигналов, добавляя практичность для формирования РЧ мультиметра.

В KC901Q используется Базовая архитектура KC901x. Однако KC901Q не имеет встроенного моста. Основной функцией является подметальная машина (обеспечивающая амплитуду и фазу), которая значительно отличается от других инструментов серии KC901.

KC901Q может выполнять измерения векторного отражения с внешним мостом или направленным соединителем. Прибор имеет встроенный полный порт калибровки модель, которая поддерживает OSL калибровки. Измерения развертки поддерживают калибровку отклика (амплитуда и фаза).

◆Main Особенности *

20 ГГц Частотный диапазон

1Hz Частотный шаговый двигатель

Хорошая точность и стабильность

Двойное преобразование частоты, сильная анти-помехи способность

Богатый функцией и легко носить с собой

◆Main функция

Развертки тест (получите амплитуда разницы, разность фаз)

Испытание на отражение (требуется внешний направленный соединитель)

Низких частот и радиочастотного сигнала источников **

Спектральный дисплей и наблюдение за прочностью поля **

◆Recommended применение

В KC901Q в основном используется для отладки различных RF схемы, как, например, фильтры, усилители, приспособления для резки, комбайнеров, внешняя направленная муфты или стоячая волна мостов, чтобы проверить импеданс входа и выхода, и для оценки качества антенной системы. С его приемником он также может обнаруживать амплитуду сигнала каждого уровня оборудования, а также выполнять Измерение силы поля и поиск помех в некоторых диапазонах частот.

KC901Q является хорошим подспорьем для обучения RF знания. В профессиональной сфере, он может быть использован в области техники связи, антенна, производство, и планового технического обслуживания, таких как радар, микроволновые станции, станций спутниковой связи и радиоастрономической станции.

Следующие варианты могут не применяться:

Функции спектра и силы поля не подходят для измерения импульсных и широкополосных сигналов (например, радаров, Wi-Fi, Bluetooth), сигналов подскока частоты. В некоторых случаях качественные наблюдения могут быть завершены опытными инженерами, но мы не можем гарантировать, что каждый пользователь сможет завершить их.

Любые испытания должна быть не имеем сильную помехоустойчивость сигналов в 109-110 МГц диапазон. На некоторых станциях вещания есть Шпоры 109 МГц. Если антенна измеряется рядом с передающей станцией, это повлияет на точность прибора.

* Пожалуйста, прочитайте техническое руководство

** Неофициальных Особенности

◆ Рабочий принцип

Основной принцип KC901Q аналогичен другим продуктам из семьи KC901x, но не имеет встроенного моста.

Основной принцип работы прибора заключается в том, что радиочастотного сигнала источник издает сигнал измерения, который является отобранные из прибора 1 порт после того, как он был отобранные по вперед-сплиттер. После того, как измерительный сигнал проходит через тестируемое устройство, он входит из порта прибора 2, обнаруженного приемником, и по сравнению с образцом сигнала, полученным от 1 порта.

Источник сигнала делится на три частотных диапазона: сигналы ниже 60 МГц генерируются прямым цифровым синтезатором (DDS); сигналы выше 60 МГц и ниже 7 ГГц генерируются фазовым цикловым синтезатором частоты (PLL) и передаются через аттенюатор; Сигнал размножается и не проходит через аттенюатор. Сигналы трех частотных диапазонов изолированы через ВЧ-переключатель и объединены в один ВЧ-сигнал.

На рисунке ниже представлена блок-схема KC901Q. Машина имеет два фазовых циклических частотных синтезатора с частотными разделителями, покрывающими диапазон 60 МГц-15 ГГц. Цепь может нормально работать до 26,5 ГГц до 30 ГГц все еще имеет слабый выход, но выше 24 ГГц, индикатор быстро испорчен.

Есть два приемника внутри прибора, и гетеродин обеспечивается тот же фазовой петля синтезатор частоты. Один из самых приемники обнаруживает выходной сигнал порт 1 через Внутренняя схема прибора. Другой приемник подключен к порту 2 для обнаружения внешних входов. Путем сравнения амплитуды и фазы двух приемников можно получить разницу амплитуды и разность фаз между портом 1 и портом 2.

В качестве точки останова инструмент использует 7 ГГц. Ниже 7 ГГц сигнал не проходит через Частотный мультипликатор и выводится через Регулируемый аттенюатор. PLL выходы сигнала 3,5 ГГц до 15 ГГц, а также сигнал 7-30 ГГц получается множителя частоты. Так как Регулируемый аттенюатор с поддержкой 30 ГГц немного дороже, требования к приложениям интегрированных продуктов не имеют встроенных аттенюаторов на частотах выше 7 ГГц.

KC901Q использует вторичное преобразование частоты, первая Промежуточная частота составляет 109,65 МГц, а вторая Промежуточная частота-350 кГц. Вторая промежуточная частота оцифровывается синхронным АЦП выборки и отправляется в FPGA для дальнейшей цифровой обработки.

DDS в машине может непосредственно выводиться для формирования источника аудиосигнала.

Так как KC901Q не имеет встроенного моста, для измерения параметров отражения требуется внешнее направленное устройство. В нижней частотной полосе может быть использован равный или неравный мост из пшеничного камня, а в более высокой частотной полосе предпочтительнее направленный соединитель. Направленный муфты могут быть сделаны или приобрести на основе общих частотных диапазонах. Этот тип муфты недорогой и снижает стоимость посылка. Соединение между направленным соединителем и прибором должно быть максимально коротким, предпочтительно с полустальным проводом длиной не более 20 см.

В KC901Q не имеет S11 Заводская калибровка данных благодаря отсутствию встроенный мост. После того, как внешняя направленная Мост крепится, калибровка проводится в обязательном порядке. Если мост или муфта часто используются, Калибровка системы может быть сделана для них в будущем. Если это только временная мера, может быть выполнена только пользовательская калибровка. Неудобство калибровки пользователя заключается в том, что после изменения частоты калибровка не работает.

◆Technical Технические характеристики

Основные технические характеристики 901Q заключаются в следующем (продукты цвет в действительности может несколько отличаться в разных периодов):

Проект

Тесты условия

Параметр

Примечания

Самые низкие

Типичное

Высокий

Частотный диапазон

Спектра/коробка передач

Эффективный

9 кГц

20 ГГц

Настраиваемые

30 ГГц

Частотный диапазон

(Отражаюшая)

Эффективный

В зависимости от внешней направленности устройства в диапазоне 5 кГц-20 ГГц

Настраиваемые

5 кГц

30 ГГц

Дальность сканирования

Срок службы

1 кГц

29,99 ГГц

Сканирования точек

450pt

3150pt

Местная эксплуатация

Частота Разрешение

Все функции сканирования

1гц

Низкая частота источника сигнала

0,1 Гц

Разрешение уровня

0.01dB

Фазы разрешение

0,01 °

Скорость сканирования

RBW = 30 кГц, каждая точка

1,2 ms

RBW = 10 кГц, каждая точка

1,5 ms

RBW = 3 кГц, каждая точка

2,4 ms

RBW = 1 кГц, каждый момент

4 мс

RBW = 30 K, 450pt на экран

0,6 s

Выход уровня

Режим сканирования

1 МГц-7 ГГц

-10dBm

6dBm

10dBm

7 ГГц-20 ГГц

-13dBm

0dBm

6dBm

20 ГГц-26 ГГц

-20dBm

-13dBm

-6dBm

Нет гарантии

Максимальный уровень выходного напряжения

Источник сигнала 1 МГц-7 ГГц

3dBm

10dBm

13dBm

Источник сигнала 7 ГГц-20 ГГц

-13dBm

0dBm

6dBm

Выход затухания

9 кГц-7 ГГц

0dB

25dB

Примечание 2

Чувствительность

1 МГц-7 ГГц

-101dBm

-107dBm

-113dBm

Порты и разъёмы 2

RBW = 1 кГц

7 ГГц-15 ГГц

-98dBm

-104dBm

-110dBm

15 ГГц-22 ГГц

-95dBm

-101dBm

Доступный динамический диапазон измерения передачи

1 МГц-1 ГГц

95dB

100dB

Эквивалентно трансивер канал изоляции

Примечание 3

1 ГГц-2 ГГц

85dB

90dB

2 ГГц-15 ГГц

70dB

15 ГГц-24 ГГц

60dB

24-26,5 ГГц

40dB

Погрешность амплитуды измерения передачи

1 МГц-20 ГГц

После проходной калибровки, в тех случаях, когда пропуск частиц является L <40dB

0,5 + 0.1L

Примечание 4

Нулевой Смещенный дрейф потери вставки

В тех случаях, когда существующие пропуск частиц компенсации L <30dB 1 МГц-15 ГГц

0.1dB

Предварительно в течение 5 минут

Направленная направленность устройства лучше, чем 15 дБ, направленность после калибровки

9 кГц-7 ГГц

45dB

Внешний ориентации устройства до нужного размера.

7 ГГц-15 ГГц

40dB

15 ГГц-20 ГГц

35dB

20 ГГц-26 ГГц

25dB
