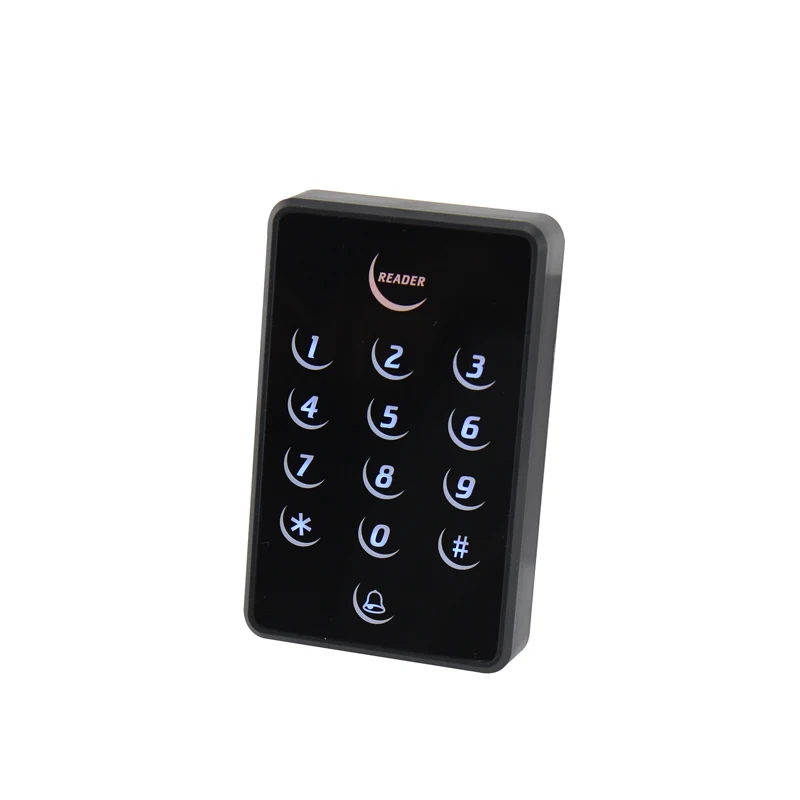

Считыватели карт управления ID IC чип черный цвет сенсорной клавиатуры смарт-карты rfid wiegand reader 12 В

Описание

Считыватели карт управления ID IC чип черный цвет сенсорной клавиатуры смарт-карты rfid wiegand reader 12 В

Параметры

Рабочее напряжение: DC9V до 16 V

Частота:125 khz или 13,56 mhz

Статическое электричество: менее 80mA

Диапазон чтения: от 5 до 10 см

Поддержка карты: EMID, M1 карта, 15693 карта, 14443A и т. Д.

Температура окружающей среды: от-20 до 70 градусов

Влажность: от 10% до 90%

Интерфейс:Wiegand 26/34 Биты

Размер: L120X W75 X H21 (мм)

Материал: пластиковый чехол-ридер

Водонепроницаемый скорость передачи данных: IP66

Проводное соединение

Разъем 7 pins

Красный: 12 В постоянного тока

Черный: GND

Зеленый: D0

Белый: D1

Синий: светодиодный

Желтый: звуковой сигнал

Серый: WG26/34

Фиолетовый: Кольцо

Фиолетовый: Кольцо

Установка

Использование отвертки типа “+” для ослабления винта между панелью и материнской платой. А затем вклейте материнскую плату в боковую стенку с помощью пластиковой вилки и винтов.

Обратите внимание

1. Подтвердите электрическое напряжение (12 В) и различите положительный анод и катод источника питания

2. Когда используется внешняя мощность, рекомендуем использовать ту же мощность GND с панелью контроллера.

3. провод подключает ридер к контроллеру, советуем использовать 8 ядер многожильный витой пары кабель (среди них три нити запасны, если нет необходимости, читатель показывает неправильные карты по звуку и свету, светодиодный провод не может использоваться, данные провода 1 данные 0 витая пара будет лучше, Мы предлагаем площадь секций, по крайней мере, 0,22 квадратный миллиметр. Длина не должна превышать 100 метров.

Экранированный провод подключается к GND, более яркий и Двухрядное кабель улучшит производительность работы считывателя.
