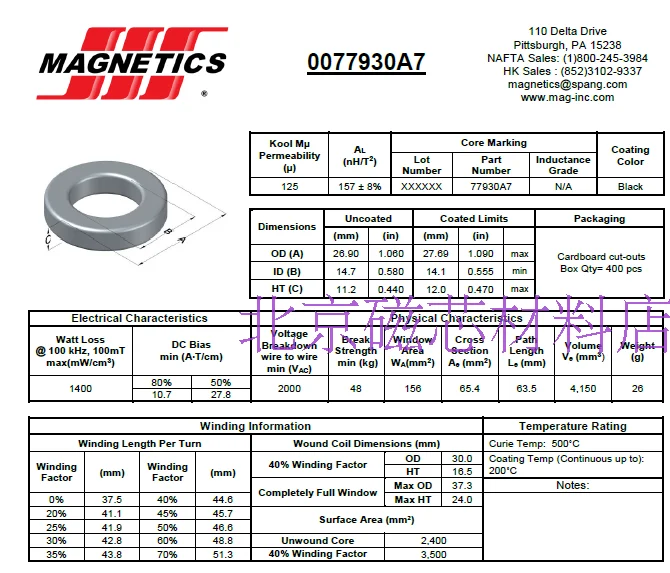

SENDUST CORE 77930A7CS270125 внешний диаметр 27 мм FeSiAl 106125A индуктивность PFC

Другие продукты проницаемости той же спецификации:

77932 Permeability26 AL: 32

77894 Permeability60 AL: 75

77935 Permeability75 AL: 94

77934 Permeability90 AL: 113

77930 Permeability125 AL: 157

Характеристики феррокремниевого алюминиевого магнитного кольца

1. Высокая интенсивность магнитной индукции (1,05 t)

2. Потеря магнитного сердечника ниже, чем металлический порошок сердечник, порошковый сердечник с высоким потоком и сердечник железа и кремниевый порошок.

3. Коэффициент Магнитострикции близок к нулю, и нет шума в различных рабочих средах

4. Высокая температура кюри, стабильная производительность при высокой температуре.

5, с лучшей производительностью и соотношением цены.

Применение

В основном используются Силовые индукторы, индукторы переменного тока, выходные индукторы, линейные фильтры, цепи коррекции коэффициента мощности и т. Д.

Основные особенности и преимущества:

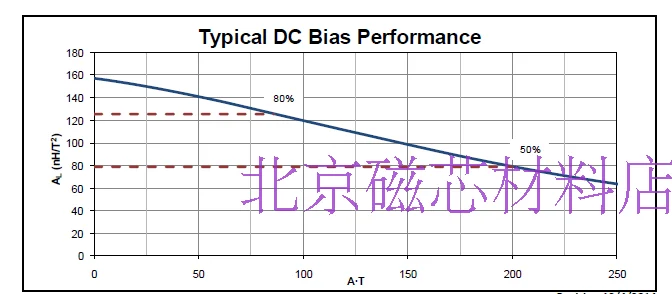

Когда эффективная проницаемость магнитного сердечника уменьшается, небольшой зазор, равномерно распределенный в магнитном сердечнике, может сделать намотку медведем больше прямого тока компонент, не насыщая магнитное ядро. он имеет более низкую потерю сердечника по сравнению с имеющимися железными ядрами в широком диапазоне частот. при одинаковых условиях измерения температуры железа, Магнитные сердечники кремния и алюминия всегда меньше, чем половина железно-порошковые сердечники, и потеря магнитных сердечников составляет всего 1/2-1/4 из железных порошковых компонентов. При высоких частотных условиях, они превосходят железно-порошковые сердечники и могут удовлетворить требования высокоэффективные индукторы для высокочастотного оборудования преобразования мощности. может использоваться на частотах выше 8 кГц; магнитное ощущение насыщенности составляет около 1,05 Т. Коэффициент Магнитострикции близок к нулю, И отсутствие шума при работе на различных частотах. Более высокая способность смещения постоянного тока, чем MPP; имеет лучшую производительность затрат.

Кюри температура железа, кремния и алюминия магнитного сердечника составляет 500℃, и магнитное покрытие может обеспечить непрерывное использование при 200℃. черное полиэфирное покрытие магнитного сердечника обеспечивает, что покрытие может выдерживать напряжение 500 в между магнитными ядрами или 1 кв напряжение между обмотками.
