Шаговый электродвигатель Leadshine ПРИВОД DM432C и шаговый двигатель 57HS13 для плазменной резки с ЧПУ управления вырубной пресс

Описание

Драйвер введение

В DM432C представляет собой универсальность полностью цифровой шаговый драйвер на основе DSP с усовершенствованным алгоритмом управления. В DM432C-это новое поколение цифровой шаговый двигатель управления. Он обеспечивает уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и нестабильность среднего диапазона. Технология автоматической идентификации двигателя и параметров автоматической конфигурации обеспечивает оптимальные отклики с различными двигателями и простота в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, более плавным движением, чем большинство водителей на рынках. Свои уникальные особенности делают DM432C идеальным решением для приложений, которые требуют более низкой скорости гладкость.

Особенности

-Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
-Технология автоматической идентификации и параметров двигателя, предлагает оптимальные ответы с различными моторами
-Мульти-шаговый позволяет низкому разрешению шаг вход, чтобы произвести более высокий микрошаг выход для гладкой производительности системы
-Программируемые микрошаговые разрешения, от полноступенчатых до 51200 шагов/rev
-Напряжение питания до + 40 В постоянного тока
-Программируемый выходной ток, от 0.5A до 3.2A
-Частота импульса до 200 кГц
-Ttl совместимый и оптически изолированный вход
-Автоматическое уменьшение холостого хода
-Подходит для детей в возрасте от 2-phase и 4-фазами
-Поддержка режимов PUL/DIR и CW/CCW
-Защита от перенапряжения, перегрузки по току, фазовых ошибок

Приложений

Подходят для широкого спектра шаговые двигатели, от NEMA размера 14 до 23. Его можно использовать в различных видах машин, таких как лазерные резаки, лазерные маркеры, высокая точность X-Y столы, машины для этикеткок, и так далее. Свои уникальные особенности делают DM432C идеальным решением для приложений, которые требуют более низкой скорости гладкость.

Электрические характеристики (Tj = 25OC/77OF)

Механические характеристики (блок: мм [дюйм])

Штыревая идентификация и описание

Разъем P1 конфигурации

Разъем P2 конфигурации

Выбор разрешения микрошага и выходной ток драйвера

Микрошаговые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/rev и последний может быть установлен от 0.1A до 3.2A.
Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот драйвер используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:

Microstep Разрешение выбор

Когда он не в режиме настройки программного обеспечения, разрешение микрошага устанавливается SW5, 6, 7, 8 переключателя DIP, как показано в следующей таблице:

Текущие параметры

В тех случаях, когда это не в программном обеспечении настроить режим, первые три бита (SW1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 3) нижеследующей таблице используются для установки одного из динамическая сила тока. Выберите наиболее близкий к требуемому току вашего двигателя.

Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем динамическая Настройка тока, особенно в условиях высокой скорости.

Мотор введение

Особенности:

-2-фазовый гибридный шаговый двигатель

-Высокий крутящий момент дизайн

-Стандартные размеры NEMA 23

-Серия или параллельная и однополярная проводка

-Оптимизированный для microstepping

Введение:

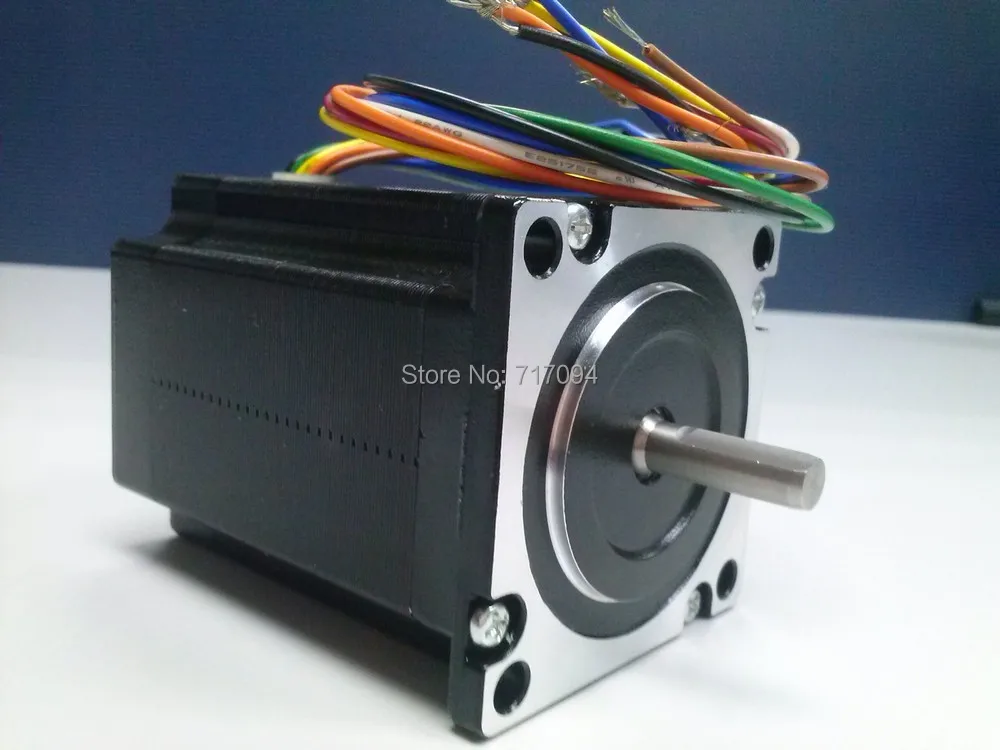

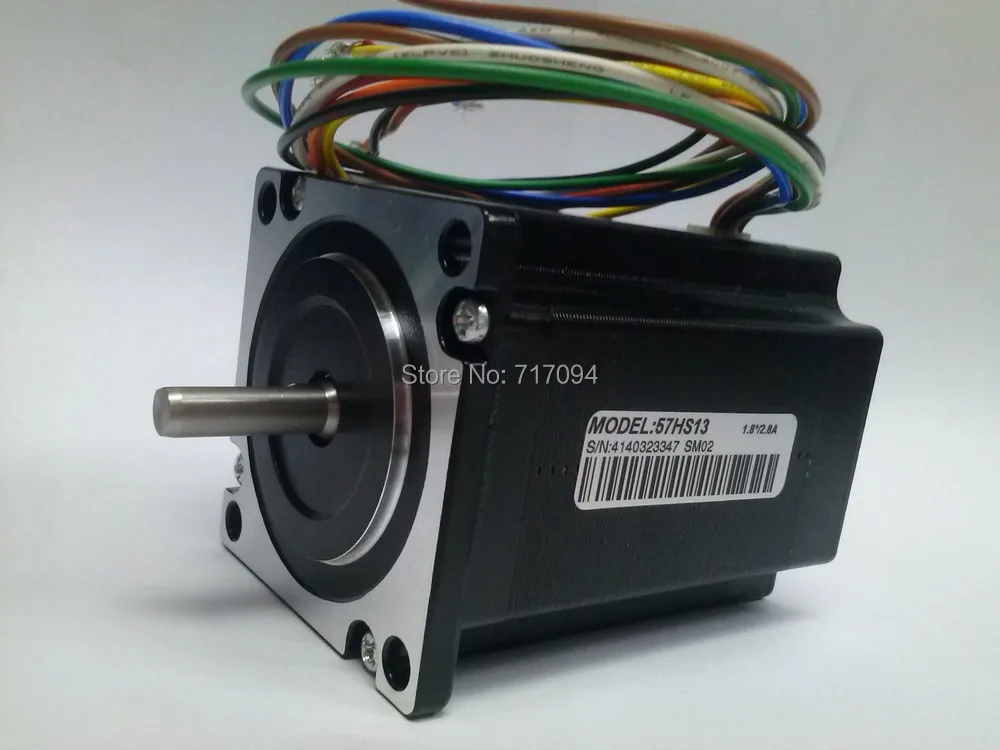

Двухфазный шаговый двигатель 57HS13 подходит для широкого спектра применений управления движением. Завершенный с 8 приводами мотора, мотор может быть соединен несколькими различными способами, включая биполярные серии, биполярные параллельные и однополярные.
