Шаговый/Управление сервомотором четырехосевой компостер с ЧПУ сверлильный станок с ЧПУ

Новейшая разработка нашей компании «контроллер движения» с использованием высокой производительности32PositionCpu, Автомобильное устройство принимает шаговый двигатель или серводвигатель переменного тока, оснащенный ЖК-дисплеем, полностью закрытая сенсорная клавиатура. система обладает высокой надежностью. высокая точность, низкий уровень шума, простота в эксплуатации и так далее.

Контроллер может контролировать трехмоторный ход. реалистичное положение точки, работа линейной интерполяции. с циклом, функция скачка. простые, четкие параметры обеспечивают удобство и быстроту вашей работы. входная/установочная функция вывода может помочь вам в использовании и обслуживании.

Основные функции

Параметр Настройки:Установка и обработка, параметры управления, связанные с операцией, что делает эффект обработки достигать наилучшего состояния.

Руководство по эксплуатации:Достижимый высокий, низкая скорость ручного, точечное движение, назад к программной нулевой, нулевая эквивалентная работа машины возврата.

Процедура управления:Современные процедуры обработки могут быть изменены, сохранение.

Автоматическая машина для обработки:Реалистичный одиночный сегмент/непрерывность, пустая работа, подвеска и другие функции.

Состав системы

Система CNC в основном состоит из следующих частей:

LВысокая производительность, высокое качество 32 позиции

LЖидкокристаллический дисплей(Разрешающая способность:192 × 64 ГБ)

LСпециальный чип управления движением (выход сигнала:5 V ttl)

LВходной сигнал/Выход (10 дорожный фотоэлектрический изолятор 24vinput, 10 дорожный фотоэлектрический изолятор 24vвыход)

LПамять программы обработки пользователей (Storable48Procedures)

LМаксимальное количество линий программы450В том, что все в порядке

LТонкопленочный ключ (28key)

Техническими показателями

LМинимальный блок данных.001 мм

LМаксимальный размер данных± 9999.999 мм

LОграничение скорости для быстрого точечного движения8000 мм/мин(Импульсный эквивалент 0,001миллиметровый час)

LМаксимальный подвергая механической обработке Скорость предел8000 мм/мин(Импульсный эквивалент 0,001миллиметровый час)

LМаксимальный импульсный Выход частоты150 кГц

LКол-во управление осями3Ось (X, Y, Z)

LКол-во связь осейПрямая линия 3 оси (X, Y, Z), дуга2Перемещение по оси(X, Y)

LЭлектронный механизмМолекула (n): 1-65535, деноминатор (m): 1-65535

LОсновные функции системыАвтоматический, ручной, программирующий, системный параметр, самопроверка, настройки и т. Д.

Внешний вид и панели

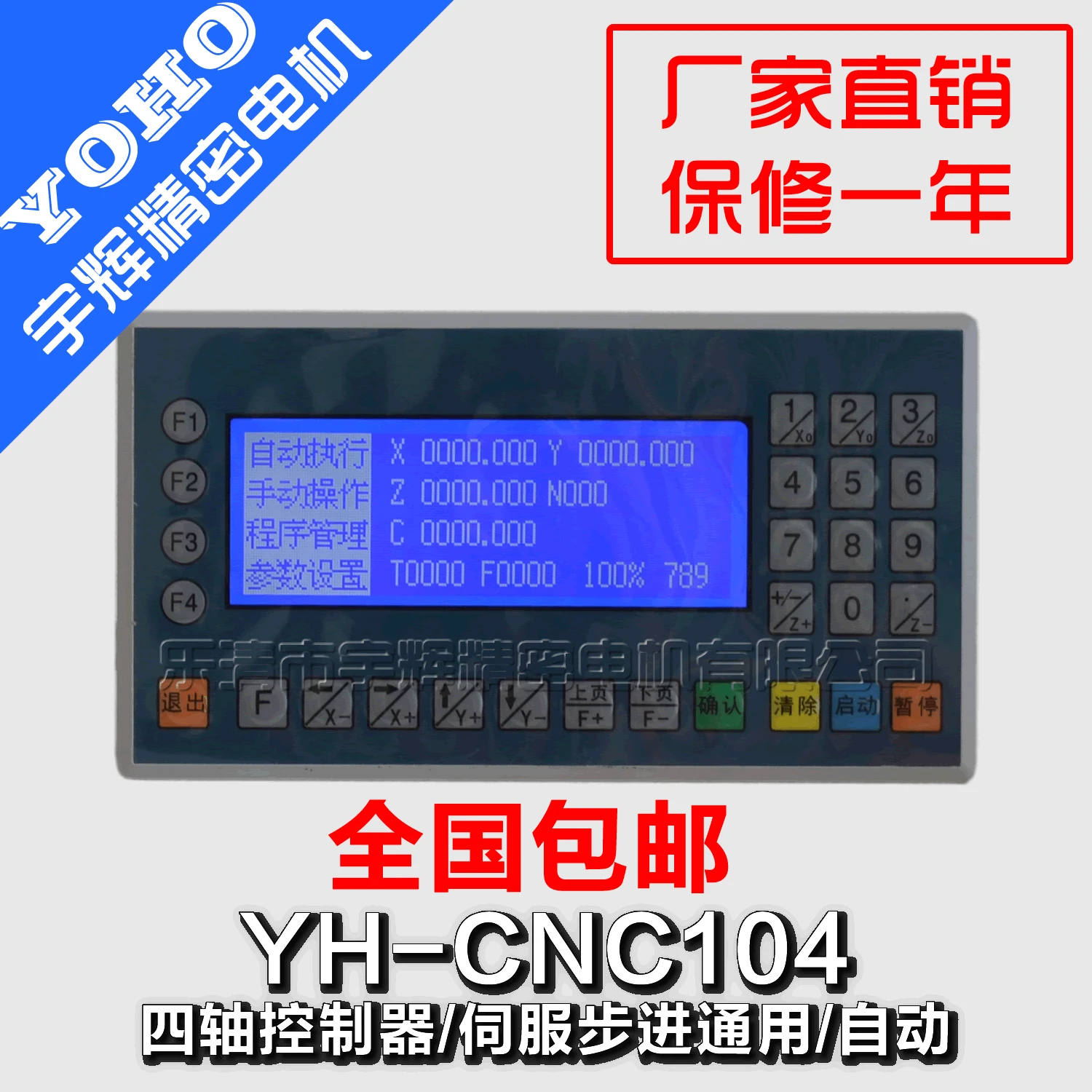

Внешний вид контроллера: см. Домашнюю страницу

Размер формы: long172, wide94, толщина 30

Размер отверстия вставки: long162, wide84, толщина передней панели 4

Индивидуальные загрузки в соответствии с требованиями заказчика (рукописные слова, все фотографии приемлемы.)

Последняя версия<3,0Edition> CL-2/3/4Функциональные характеристики контроллера

1: Через входной порт (с помощью автоматизированных программ «Пуск, подвеска, ускорение и замедление

2: Через входной порт (это внешняя кнопка) для управления двигателем. "Положительная инверсия"

3: Через входной порт (это внешняя кнопка) для переключения вручную «высокая и низкая скорость» и «связь или щелчок»

4: Через входной порт (это внешняя кнопка.) управление «назад координата ноль» и «возврат машины ноль»

5 : Есть функции обучения, монтажа и экономии программ, которые могут быть выполнены вручную перемещением двигателя, этоФункция очень подходит для сварочного станка

6: С функцией электронный механизм, отображение данных можно отрегулировать, чтобы соответствовать фактическим данным., выглядит более интуитивно

7: Функция компенсации обратного зазора, она может быть компенсирована блоком управления, когда есть обратный зазор в машине.

8: Он имеет функцию сохранения отлаженных параметров заводской стоимости. Это может сохранить параметры более эффективно.

9: Функция шифрования, Запираемая1Прибыть7Более важные страницы с различными функциями

(Управление обработкой, сохранение программ, удаление программ, настройки параметров, системный параметр,I/OНастройка,F2Ручная функция)

10: Может быть установлен1Ось4Ось всегда работает при определенном соотношении скорости

11: Во время выполнения автоматизированной программы вы можете выбрать, будет ли нулевой текущий координат или нет.

12: При запуске программы, вы можете выбрать, выключить ли все открытые Выходные сигналы после нажатия на аварийный выключатель стоп.

13: Может переключаться между китайским и английским дисплеем

14: Инструкции по программированию могут отображать китайский илиGКод

15: Функция шифрования может быть использована для шифрования, может ли автоматическая программа работать или нет.

16: Редактируемый48Процедуры, программы можно передавать на компьютеры или на контроллеры.

17: Функция самопроверки с входными и выходными сигналами, он может быть обнаружен по номеру порта, он также может быть протестирован функцией.

18: Входные и выходные порты могут быть настроены произвольно, например, вы можете использовать любой входной порт в качестве внешнего запуска сигнала., когда один порт сломается, вы можете изменить настройки на другой порт.

19:HC130О2,3,4Контроллеры валов могут следовать инструкциям линейной и дуговой связи

20: Он может работать на одной или нескольких осях., завершить эту инструкцию, обнаруживая ВКЛ-ВЫКЛ входного порта в любое время (позиционирование motion)

21: Он может использоваться в процессе запуска программы., управляя валом, чтобы повернуть вперед и назад в любое время через входной порт (Установите сервовал)

22: Он может быть использован в процессе запуска программы., проверяя включение входного порта в любое время и прыжки к программной линии (прерывание работы)

Указания по технике безопасности

★★Перед использованием этой системы управления, пожалуйста, внимательно прочитайте это руководство, прежде чем делать какие-либо связанные операции.

Внимательно прочитайте инструкции. И инструкции по безопасности пользователя, примите необходимые меры безопасности. Если у пользователя есть другие требования, пожалуйста, свяжитесь с нашей компанией.

Рабочая среда и защита:

1.Температура рабочей среды системы управления0-40℃, При превышении температуры окружающей среды, система может работать аномально или даже в аварийной ситуации.(Ниже нуля)Время, будет аномальный дисплей в ЖК-дисплее.

2.Относительная влажность должна контролироваться0-85%。

3.При высоких температурах, высокой влажности, работает в коррозионной газовой среде, необходимо принять специальные защитные меры?

4.Защита от пыли, пыль, примеси, такие как металлическая пыль, входят в систему управления.

5.ЖК-экран системы управления должен быть хорошо защищен.(Хрупкие предметы): Держите его подальше от острых предметов; предотвращайте попадание предметов на экран в воздухе;

Когда экран пыльный и требует очистки, аккуратно протрите мягкой тканью или хлопковой тканью.

Управление системы:

Нажмите на соответствующие кнопки управления при работе системы, при нажатии на кнопку, Com нажмите ионный палец живота с указательным или средним пальцем, не нажимные клавиши с ногтями, в противном случае, маска для ключей будет повреждена. влияют на ваше использовать 。 оператором начальной эксплуатации, после Понимание правильного использования соответствующих функций, только тогда может быть осуществлена соответствующая операция., для неизвестных функций или параметров строго запрещено работать или менять параметры системы по желанию. проблемы в эксплуатации, телефонная консультационная служба будет При условии 。

Обслуживание системы:

Когда система является ненормальной, когда необходимо отремонтировать соответствующее соединение или соединение сокета, блок питания системы должен быть отрезан сначала. необходимые капитальный ремонт 。 операторы без строгой подготовки или единиц или лиц, не авторизованных компанией, невозможность открыть систему контроля для эксплуатации технического обслуживания, в противном случае, ответственность за ваш счет.

Другое вопросы:

Если какие-либо инструкции не соответствуют функциям системы, неполный, на основании функции программного обеспечения системы.

Изменение или улучшение функции системы управления(Обновление), Никаких дополнительных уведомлений не требуется.

Соответствие продукта "инструкции по эксплуатации" только одна копия доступна бесплатно. Обновление, если требуется "инструкции по эксплуатации", бесплатный доступ к инструкциям по электронной плате(PDFФормат), И сообщить вам,E_mailПочтовый ящик, сE_mai лФормальные выпуск
