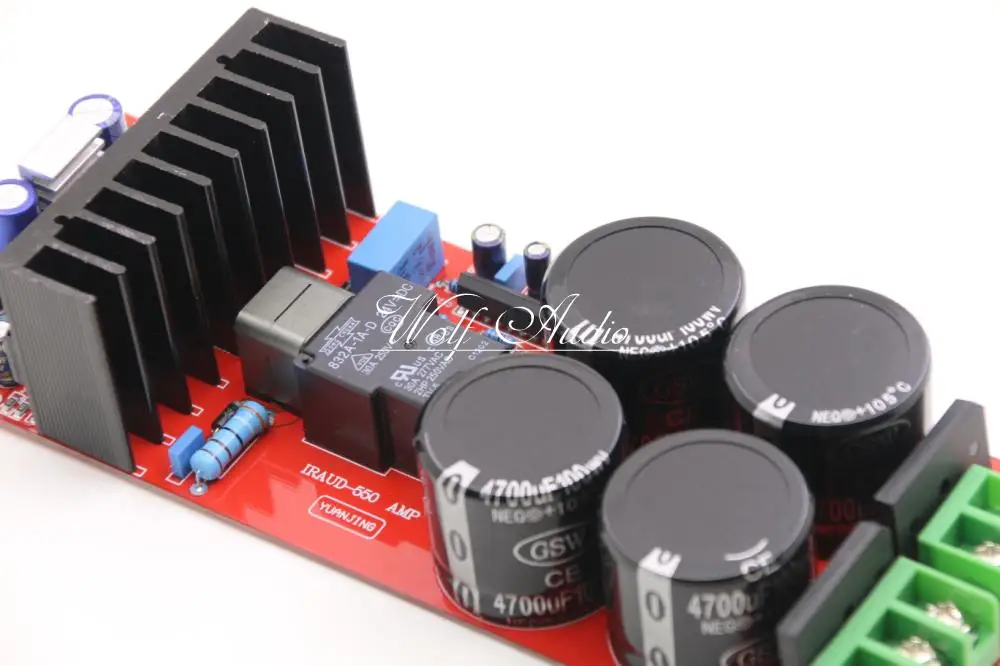

Собранный IRS2092 класса D усилитель мощности платы Hi-Fi Двойной выпрямитель с схемой защиты аудио усилитель платы

Подробная информация о продукте:

① Используется оригинальный IRS2092, IRFB23N20D

② Электролитический конденсатор сигнал основной цепи с помощью ELNA, NXB бренд, основной фильтр конденсатора с использованием японского бренда емкость 4700 мкФ/80 в * 4

③ Использование Выпрямительного моста 25*2 (50A)

④ Выбор сопротивления пятикольцевого металлического сопротивления, основная цепь с точностью ± 1% пятикольцевых металлических пленочных резисторов, чтобы обеспечить хорошее отношение сигнал-шум

⑤Печатная плата с двухсторонней пластиной толщиной 1,6 мм, толстой медью 2,0 унций, оловянный распылитель весь процесс для обеспечения размера тока хорошей производительности

⑥Использование высокотоковой экранирующей индуктивности 20А

⑦ UPC1237 схема защиты динамика, 30A реле управления, эффективный контроль воздействия загрузки, так что ваш динамик более безопасный

Технические характеристики:

Диапазон напряжения: AC dual 40 V-50 V

Максимальная выходная мощность: 350 Вт/8Ω AC dual 50 V источник питания, искажение <0.1%; 700 Вт/4Ω AC dual 50 V источник питания, искажение <0.1%

Увеличение напряжения: 36 раз (положительное усиление)

Входная чувствительность: 1,6 в (RMS)

Вход импеданс: 14kΩ

Частотная характеристика: 0-50 кГц ± 1 дБ 10 Вт/8Ω

Остаточное напряжение шума: 200uV

Динамический диапазон:> 100 дБ

Размер платы: 210*78*43 мм

Вес нетто: 0,4 кг
