Описание
Продукт Особенности:
Цифровой дисплей трубки для легкого наблюдения
Цифровой ток используется для отображения измеренного значения тока. Результат чип для отбора проб расчет отображается на двух цифровой тюбик баночка для прямое считывание.
Прост в использовании
Обычно источник питания к модулю, затем подключите к цепи под тестом
Функциональный и мощный
Текущий монитор точно контролирует ток от 0 до 30 А в среде от-40 до 85 °C. Условия измерения просты и просты в использовании, и внешнее Стандартное входное напряжение поставляется, а затем по сравнению с модулем выборки тока, чтобы определить, находится ли ток детектора тока в пределах допустимого диапазона. Если значение приобретения находится вне диапазона измерения, Текущий монитор даст сигнал.
Удобно для последующего развития
Текущий последовательный выходной порт монитора может непрерывно выводить данные выборки для вторичного развития.
2. Форма и структура
Основные части настоящего монитора описаны в следующих разделах.
2,1 цифровая трубка
Текущее значение отображается с помощью двух-цифровой, цифровой трубки.
2,2 сравнение выходной порт

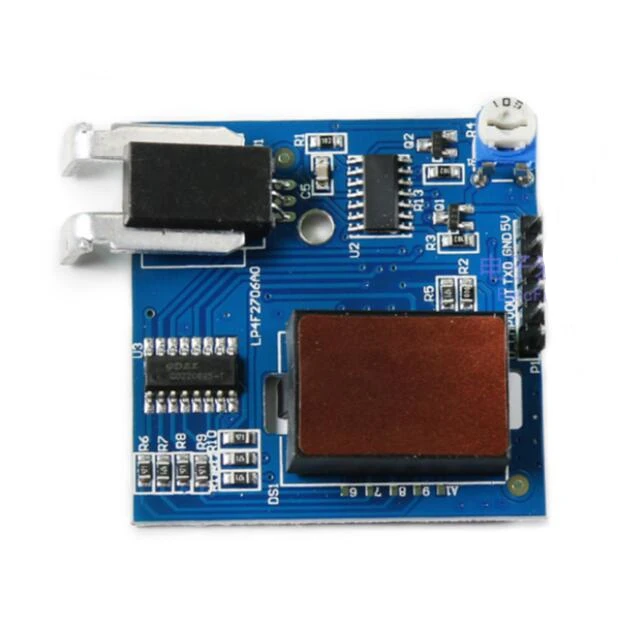

Как показано на рисунке 1, pin 1-внешний входной порт, подключенный к внешней ссылке.
2,3 сравнить выходной порт
Как показано на рисунке 1, pin 2-это выходной порт сравнения. Путем сравнения внешнего исходного напряжения с напряжением отобранного модуля тока, мы определим, находится ли ток, который мы собрали, вне диапазона. Если он находится вне диапазона, pin 2 выводит высокий уровень и может использоваться в качестве сигнала тревоги.
2,4 серийного производства
Как показано на рисунке 1, pin 4-это последовательный выходной порт.
2,5 порт питания
Как показано на рисунке 1, pin 5-GND и pin 6-вход + 5 В.
2,6 выборки тока порт
Как показано на рисунке 1, IP + порт рядом с кромкой платы-это текущий входной порт выборки, а IP-Порт-это текущий порт выборки.
3 начать пользоваться
3,1 Мощность
Подключите напряжение постоянного тока + 5 В к порту питания монитора питания и подождите около 0,5 секунд.
3,2 внешний Стандартный вход
Чтобы определить, находится ли ток, который мы тестируем, в пределах допустимого диапазона, исходное напряжение может быть включено через входной порт внешнего сравнения. Коэффициент тока, соответствующий исходному напряжению: Uc = 2,5 + Ic * k. (когда входное напряжение составляет 5 В, коэффициент дискретизации тока модуля k-26 мВ/А.
3,3 старт обнаружения тока
Подключите порт дискретизации монитора к токовой цепи, которая будет обнаружена в серии.
3,4 цифровой трубчатый дисплей и серийный выход
Данные о текущей выборке можно считывать с цифровой трубки и последовательного порта. Скорость передачи данных последовательного порта составляет 9600 БПС. Протокол передачи данных Рама: два кадров в рамка кадр данных и BCD код должен соответствовать верхнему четыре бита верхней байт, чтобы указать данные. Положительное и отрицательное, где A представляет положительное число, B представляет отрицательное число, в BCD код соответствует ниже 4 биты первого байт, а верхний 4 кусочками второй байт используются для представления в целое число в настоящее время текущее значение, Второй байт нижней четыре бит BCD код представляют собой десятичными знаками текущей текущее значение.
Технические характеристики изделия:
1. Версия продукта: Текущий пробоотборник основной платы v1.0
2, вход питания: + 5 В
3, энергопотребление: <30мА
4, коэффициент дискретного Холла тока: 22,6 мВ/а
5, размер изделия: (Длина x Ширина x высота) 45 мм x 45 мм x 1,6 мм
