Специальная Телеком встроенный FTTH гибкий кабель холодного быстрого подключения Sub волокно FC быстрый разъем 50 шт./los для России

Описание

Специальная Оптовая продажа Новый Телеком встроенный FTTH гибкий кабель холодного быстрого подключения Sub волокно FC быстрый разъем 50 шт./los для России

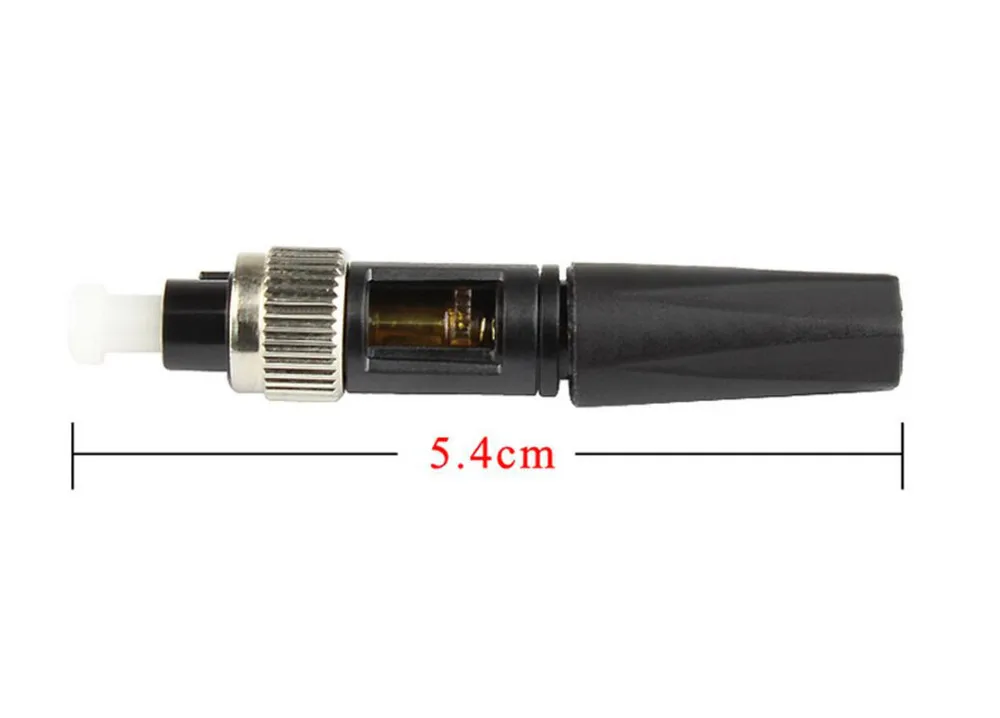

Длина ребенка: 54 мм
Светильник тускнеет: 0.3dB или менее
Выдвижная сила: более 40N
Категория: встроенный тип

Подарок

Краткое введение оптоволоконного быстрого разъема
Оптоволоконный разъем, широко известный как соединение, широко известный как оптоволоконный разъем используется для подключения двух устройств, пассивное Оптическое волокно или кабель для формирования непрерывного светильник может быть повторно использован, широко используется в оптоволоконной линии передачи, Оптоволоконная распределительная рама и оптические измерительные приборы и измерители, в настоящее время является самым большим количеством использования оптических пассивных устройств.
Общая структура оптоволоконного разъема
1 классификация продукта и требования к конструкции
1,1 волоконно-оптические полевые разъемы для оптических сетей FTTx являются типом FC и могут сочетаться со стандартными адаптерами FC.
1,2 в соответствии с классификацией концевой формы наконечника, может быть разделен на ПК (UPC) и APC двух типов.
1,3 в зависимости от ситуации установки, волоконно-оптический разъем может быть разделен на следующие два типа:
Тип штекера: штекер соединителя механически непосредственно собран в оболочке оптического волокна или кабеля. Тип розетки: Активный разъем, состоящий из оптоволоконного разъема и адаптера. Штепсельная Вилка и адаптер оптоволоконного полевого разъема могут быть отдельной структурой, а также могут быть интегрированы.
1,4 волоконно-оптические полевые соединители должны быть встроены в одномодовое волокно, конец соединителя должен быть предварительно отполирован на заводе, нет необходимости шлифовать и клеить на строительной площадке. Торцевая головка полевого соединителя типа ПК полируется на заводе как Сферическая поверхность ПК или UPC, и торцевая головка полевого соединителя APC должна быть отполирована на заводе как наклонная плоскость APC, чтобы обеспечить качество торцевой поверхности соединителя и хорошую производительность отражения.
1,5 волоконно-оптические соединители должны быть подходящими для конца 250 микрон предварительно покрытого волокна, но также с 900 микрон плотно подходящего рукава.
1,6 волоконно-оптические Разъемы должны быть пригодны для прямой сборки на внешней оболочке оптического кабеля типа бабочка размером 2*3,0 мм.
Разъем 1,7 должен быть свободным или менее со специальным инструментом, необходимые условия при обжимном инструменте конструкция только оснащена волоконно-оптическим и волоконно-оптическим резаком, зачистки проводов и другими распространенными инструментами, не нужно использовать другие электроинструменты или сложную структуру.
Производительность волоконно-оптических разъемов
Производительность оптоволоконного разъема, в первую очередь, это оптическая производительность, кроме того, чтобы учесть разъем оптического волокна, совместимость, повторяемость, прочность на растяжение, температура и количество подключи и работай и т. Д.
1, оптические свойства: требования к оптической производительности волоконно-оптических разъемов, в основном потери вставки и потери возврата двух самых основных параметров.
Потеря вставки (вставка потери), которая является потерей соединения, является потерей эффективной оптической мощности из-за ввода разъема. Потеря вставки меньше, чем лучше, общие требования не должны быть больше 0,5 дб.
Обратная потеря (отражение потери, возврат потери)-это способность подавить звено, светлый отражение мощности, типичное значение должно быть не менее 25 дБ. Фактическое применение разъема, штырь через поверхность полировки обработки специальный, может сделать возврат потери больше, как правило, не менее 45 дБ.
2, обмен, повторяемость
Оптоволоконный разъем является пассивным устройством для общего, волоконно-оптические Разъемы одного типа, как правило, может использоваться в любой комбинации, и может использоваться повторно, приводящие к дополнительной потере импорта, как правило, в диапазоне менее 0,2 дб.
3, высокая прочность на разрыв
Для хорошей работы волоконно-оптических разъемов, общие требования к прочности на растяжение не должны быть менее 90N.
4, температура
Общие требования, волоконно-оптические Разъемы должны быть в-40oC ~ + 70oC температура может использоваться нормально.
5, количество штекеров
В настоящее время использование волоконно-оптических разъемов, как правило, более 000 раз.
