SPI(ttl) Светодиодный РЧ контроллер пикселей, поддержка W2811/WS2812B/TM1804/INK1003/UCS1903 и т. д., 2048 пикселей светодиодный контроллер; DC5-24V вход

Описание

Обобщение

Волшебный контроллер цвета подходит для SPI сигнала прямого привода светодиодный приложения; с 256*256*256 уровень серый, функция настройки длины и функция отключения памяти, встроенные различные шаблоны на выбор, и может через пульт дистанционного управления RF для регулировки всех видов динамического изменения освещения. Может быть применен к рекламе на светильник, сцене, украшения дома и т. Д. но этот контроллер относится к обновлению edition, может поддерживать десять различных полос IC, поддерживает функцию переключения последовательной линии полосы, в то же время поддерживает максимальное количество точек пикселей 2048.

Технические параметры

Рабочая температура: 20-60

Напряжение питания: DC5-24V

Внешний размер: L94 * W59 * H25 мм

Размер упаковки: L145 * W95 * H50 мм

Вес нетто: 126,3 г

Вес брутто: 166,8 г

Мощность: 2,2 вт

Поддержка максимальной точки пикселя: 2048

Выход: одна группа SPI сигнала

Стандартный цвет меняется следующим образом:

5. Контроллер поддерживает полосу IC типа, как показано ниже

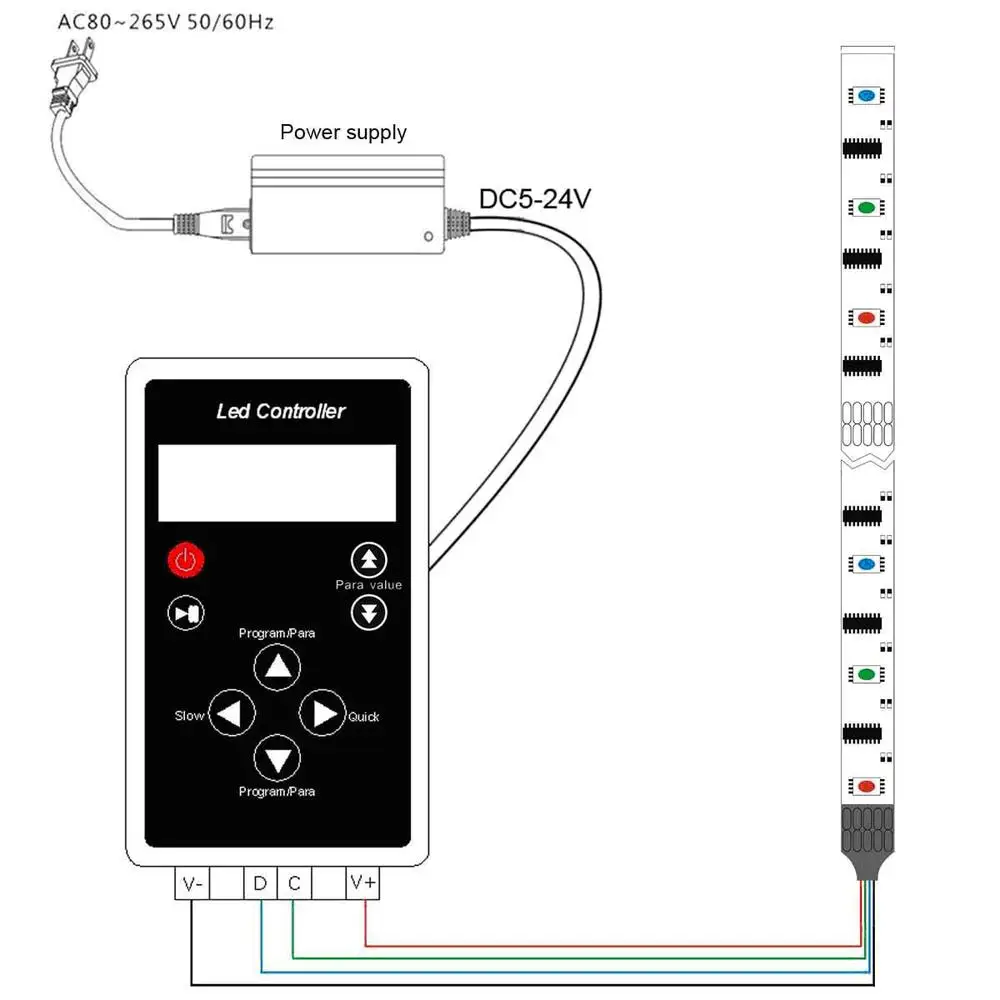

Если полоса имеет 2 сигнальные линии, то нужно подключить наземную линию, тактовую линию, линию данных с контроллером V-CLK данных; если полоса имеет 1 сигнальную линию, затем необходимо подключить наземную линию, линия данных с контроллером V-data в порядке.

Примечание: если напряжение полосы V + порт совпадает с входным напряжением контроллера, то вы можете напрямую подключить его с портом контроллера V +, если он отличается, затем нужно подключить к другому источнику питания.
