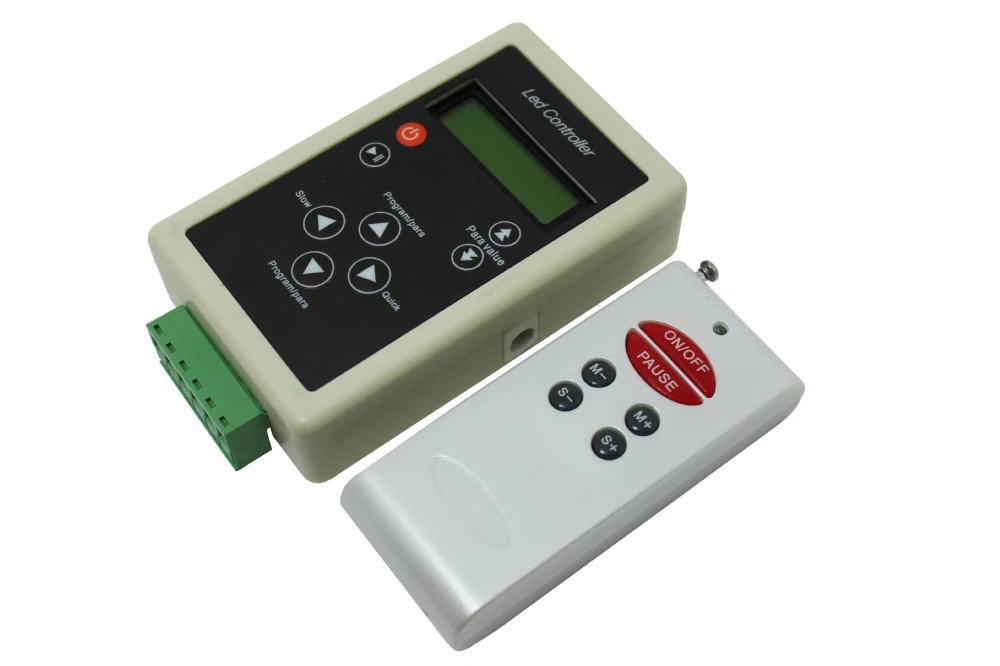

SPI(ttl) светодиодный RF контроллер пикселей, поддержка W2811/WS2812B/TM1804/INK1003/UCS1903 и т. д., 2048 пикселей Управление светодиодный; DC5-24V вход (от 962 руб.)

Описание

Обобщение

Волшебный цветной контроллер подходит для SPI сигнала прямого привода светодиодный приложения; с 256*256*256 Уровень Серый, функция настройки длины и функция отключения памяти, встроенный в различные узоры на выбор, и может через Радиочастотный пульт дистанционного управления регулировать все виды динамического эффекта изменения освещения. Могут быть применены к Светлой коробке рекламы, сцены, домашнего украшения и т. д. но этот контроллер относится к обновленное издание, может поддерживать десять различных IC полос, поддерживает полосковый волновод функции последовательного переключателя, в то же время поддержка максимальных точек пикселей составляет 2048.

Технические параметры

Рабочая температура: 20-60

Напряжение питания: DC5-24V

Внешний размер: L94 * W59 * H25 мм

Размер упаковки: L145 * W95 * H50 мм

Вес нетто: 126,3 г

Вес брутто: 166,8 г

Номинальная мощность: 2,2 Вт

Поддержка максимальной точки пикселей: 2048

Выход: одна группа SPI сигнала

Стандартный цвет меняется следующим образом:

Режимов	Инструкция по программированию	Режимов	Инструкция по программированию
1	Статический красный	43	B/Y/C направление изменения потока вперед
2	Статический зеленый	44	G/B цветная штора
3	Статический синий	45	B/Y цвет нижний занавес
4	Статический желтый	46	Семь цветов волны вперед направление
5	Статический фиолетовый	47 (Европа)	Семь цветов волны назад направление
6	Статический голубой	48	Синий цвет следа назад направление
7	Статический белый	49	Красный цвет следа вперед направление
8	Красная лампа направо	50	Красный цвет следа назад направление
9	Красная лампа справа налево	51	Зеленый цвет следа вперед направление
10	Зеленый лампа направо	52	Зеленый цвет следа назад направление
11	Зеленый лампа справа налево	53	Синий цвет следа вперед направление
12	Синяя лампа направо	54	Желтый цвет следа вперед направление
13	Синяя лампа справа налево	55	Голубой цвет следа вперед направление
14	Красная лошадь ”ниже занавес	56	Фиолетовый цвет следа вперед направление
15	Зеленая лошадь ничья занавес	57	Белый цвет следа вперед направление
16	Три разных цвета кисти вперед направление	58	Белый цвет следа назад направление
17	Три разных цвета лошадь гонка для щетки	59	Семь цветов обратного направления
18	Три основных цвета лошадь гонка для щетки нижний занавес	60	Семь цветов следа вперед направление
19	Три смешанных цвета лошадь гонка для кисти ничья занавеска	61	C/R/C постепенное изменение направления вперед
20	Семь цветов гонка для кисти цвет вперед направление	62	P/R/P Постепенное изменение направления вперед
21	Семь цветов гонка, чтобы кисть цвет назад направление	63	P/R/P Постепенное изменение обратного направления
22	Семь цветов лошадь гонка для кисти нарисованная занавеска	64 ГБ	Y/G/Y постепенное изменение направления вперед
23	Семь цветов лошадь гонка для щетки нижний занавес	65	Y/G/Y постепенное изменение обратного направления
24	Три основных цвета кисти вперед направление	66	C/G/C постепенное изменение направления вперед
25	Три основных цвета кисти в обратном направлении	67	C/G/C постепенное изменение обратного направления
26	Три разных цвета кисти вперед направление	68	P/B/P Постепенное изменение направления вперед
27	Три разных цвета кисти в обратном направлении	69	P/B/P Постепенное изменение обратного направления
28	Семь цветов кисти в обратном направлении	70	C/B/C постепенное изменение направления вперед
29	Семь цветов кисти вперед направление	71	C/B/C постепенное изменение обратного направления
30	Трехцветная кисть для рисования штор	72	W/R/W постепенное изменение направления вперед
31	Три основных цвета кисти нижний занавес	73	W/R/W постепенное изменение обратного направления
32	Семь цветов кисти Рисование шторы	74	G/R/G постепенное изменение направления вперед
33	Семь цветов щетка Нижняя занавеска	75	G/R/G постепенное изменение обратного направления
34	Три базовый цвет флэш-памяти	76	Y/R/Y постепенное изменение направления вперед
35	Семь цветов светодиодной вспышкой	77	Y/R/Y постепенное изменение обратного направления
36	Три основных цвета jumpy изменение	78	R/Y/R постепенное изменение
37	Три разных цвета jumpy изменение	79	R/P/R постепенное изменение
38	Семь цветов джумпы	80	G/C/G постепенное изменение
39	G/B/Y направление изменения потока вперед	81	G/Y/G постепенное изменение
40	B/Y/C Изменение потока назад направление	82	B/P/B постепенное изменение
41	Три разных цвета потока изменить направление вперед	83	Автоматическое воспроизведение 1-82
42	Три разных цвета потока изменить обратное направление

5. Тип IC поддержки контроллера

Нет.	Модель	Сигнальная линия
1	LPD6803	Данные CLK
2	TM1803	Данных
3	UCS1903	Данных
4	WS2811	Данных
5	TM1812	Данных
6	TM1809	Данных
7	WS2801	Данные CLK
8	TLS3001	Данных
9	TLS3008	Данных
10	P9813	Данные CLK
11	LPD8806	Данные CLK

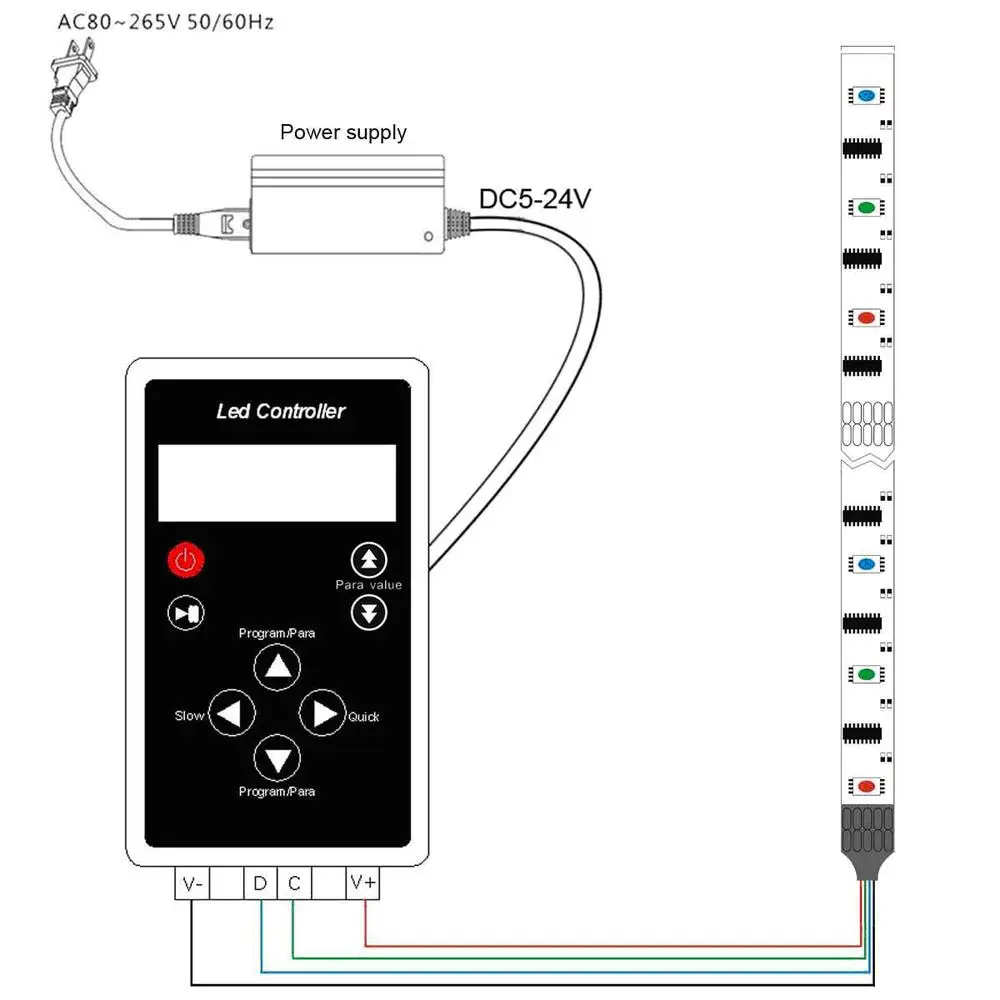

Если полоса имеет 2 сигнальные линии, то необходимо подключить наземную линию, линию часов, линию данных с контроллером V-CLK данных; если полоса имеет 1 сигнальную линию, затем нужно подключить наземную линию, линия данных с контроллером V-data ок.

Примечание: Если полоса V + Напряжение порта совпадает с входным напряжением контроллера, то вы можете напрямую подключить его с контроллером V + порт, если он отличается, затем нужно подключиться к другому источнику питания.
