Описание

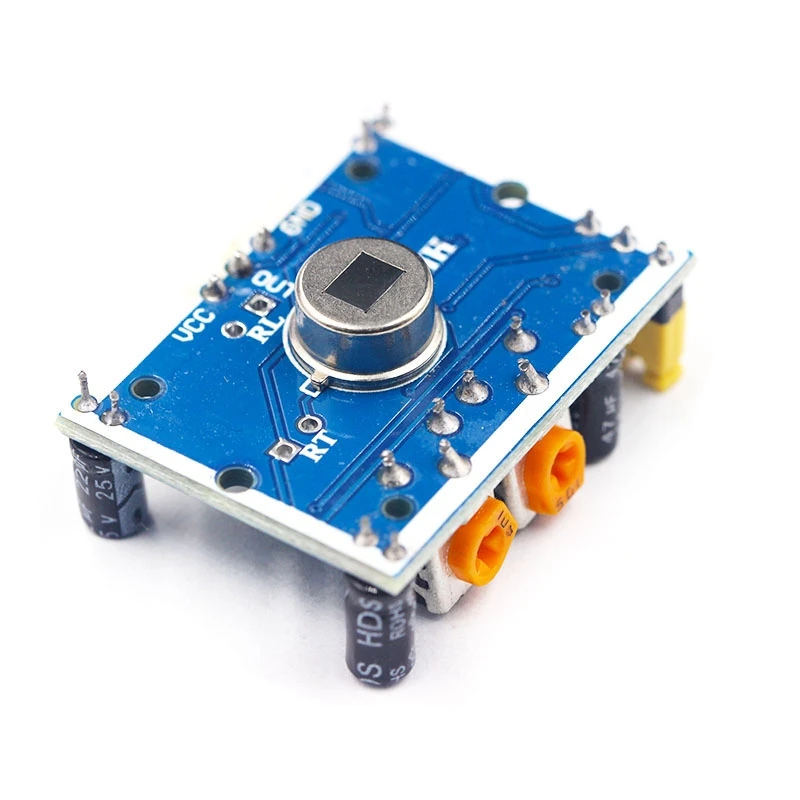

SR501 HC-SR501 Отрегулируйте пироэлектрический инфракрасный PIR модуль датчик движения модуль детектора
Использование антистатических упаковочных продуктов, чтобы избежать потенциального вреда статического электричества
Все продукты тестируются на стабильность, устойчивость и надежность. Показывает превосходное передового опыта.
Приветственное руководство, наша забота-бесплатная 6 месяцев возврат и дружелюбное обслуживание клиентов.
Этот продукт широко используется в разработке продукта, студенческих экспериментах, обслуживании, производстве и т. Д.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами
Описание продукта:
Тип продукта: HC--SR501 модуль датчика тела
Диапазон рабочего напряжения: DC 4,5-20 в
Ток тишины: <50uA
Выход уровня: высокий 3,3 В/Низкий 0 В
Триггер: L не может быть повторен триггер/H может быть повторен триггер (повторный триггер по умолчанию)
Время задержки: 5-200 с (регулируется) диапазон (от 0,xx секунды до десятков секунд)
Время блока: 2,5 с (по умолчанию) можно сделать диапазон (от 0,xx до десятков секунд
Размеры платы: 32 мм * 24 мм
Датчик угла: <угол конуса 100 °
Рабочая температура:-15-+ 70 градусов
Датчик размера объектива: диаметр: 23 мм (по умолчанию)
Примечание:
Отрегулируйте расстояние между потенциометром и вращением по часовой стрелке, расстояние индукции увеличивается (около 7 метров), а затем уменьшается расстояние индукции (около 3 метров).
Отрегулируйте потенциометр задержки по часовой стрелке, Индукционная задержка удлиняется (около 300 С), с другой стороны, укоротите задержку индукции (около 5S).
Внешние схемы и типичные приложения
Инструкции по уходу за изделием
1 индукционный модуль после мощности минуты или около того времени инициализации, в течение которого модуль будет выводить интервал
0-3 раза, одна минута после входа в режим ожидания.
2. Следует стараться избежать светильник и другого источника помех, близкого к поверхности модуля объектива, во избежание возникновения неисправности сигнала помех; используйте окружающую среду, насколько это возможно, чтобы избежать потока ветра, ветер также вызовет помехи для датчика.
Характеристики
- Тип
- Другая
- Индивидуальное изготовление
- Да
- Номер модели
- SR501 HC-SR501 Adjust IR Pyroelectric Infrared PIR module Motion Senso
