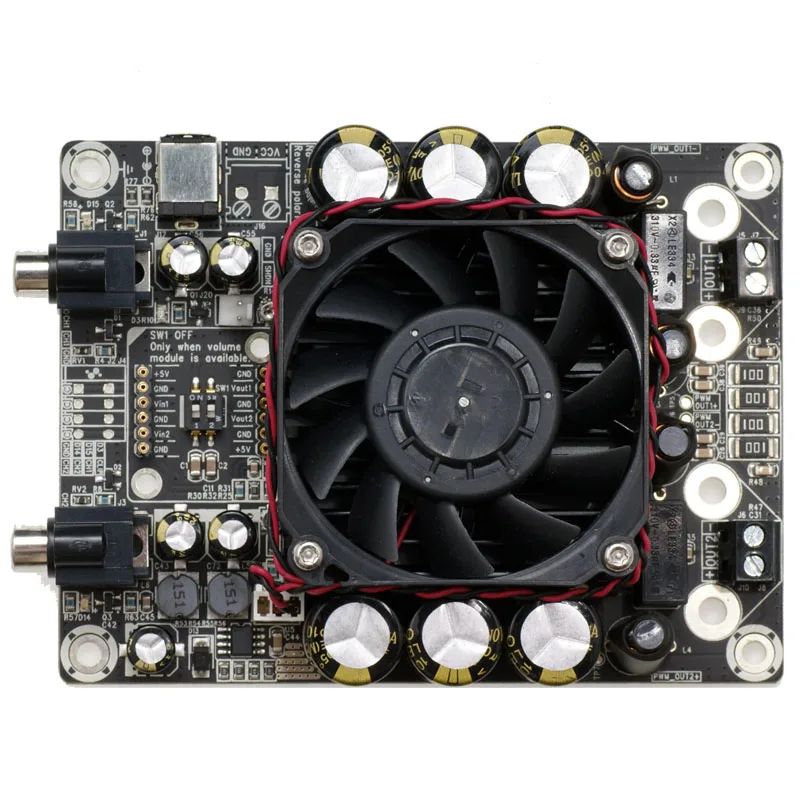

Sta508 DC24V 2x100 ватт Класс D Цифровой аудио усилитель доска(технология T-AMP (от 1956 руб.)

Описание

2x100 ватт Класс D аудио усилитель доска

(T-AMP Технология)

Руководство Пользователя загрузки:

AA-AB32971

Гарантия

Обзор: материнская плата

Здесь поставляется обновленная версия оригинальной 2x100 ватт класса D аудио усилитель платы T-Amp технологии.

Слушайте музыку как никогда раньше с 100 ваттами на канал аудиофиловой технологии Tripath Class-T. Amp включает в себя тихий вентилятор, чтобы держать вещи в прохладном состоянии.

Эта плата усилителя поддерживает стерео (двойное) усиление с помощью двухканальной PBTL топологии.

Благодаря выделенному дизайну теплоотвода с регулируемым температурой вентилятором, он способен поставлять двухканальную максимальную мощность 100 Вт RMS @ 4ohm одновременно без необычайной теплоотвода.

Кроме встроенной защиты чипа, ESD и компоненты защиты Спайка, используемые во время ввода и вывода платы усилителя обеспечивают его прочность и надежность.

Низкий уровень шума, контроль температуры, охлаждающий вентилятор установлен на веревочном теплоотводе для максимального рассеивания тепла. Тепловые, перенапряжения и цепи защиты тока также включены для продления срока службы платы усилителя. Монтажные отверстия предоставляются как 2,5 мм x 5,5 мм, разъем питания для быстрого подключения. Винтовые клеммы типа Феникс включены для быстрого подключения к проводу динамика. Линия RCA-level входов предварительно прикреплена, чтобы сделать эту доску готовой к скале.

Особенности:

2 мм толщина PCB, 2 унции Cu Прикручивания к шасси удобно Легко отключается с помощью внешнего натяжения к GND На плате теплоотвод и вентилятор устраняет необходимость для внешних вентиляторов Компактный размер: 4,8 дюйма X 3,6 дюйма X 1,4 дюйма Вес: 360 г Поддержка дополнительного модуля регулировки громкости Термозащита и защита от короткого замыкания Пониженного напряжения и защита от перенапряжения Запуск и отключение питания Аналоговый одиночный вход сигнала (RCA) Выход 100W @ 4ohm 30 V DC THD + N 1%

Область применения:

Громкоговорящей связи Активный сабвуфер Для домашнего использования Ресивер для домашнего кинотеатра Автомобильный аудио Многоканальная система распределения Фоновой музыки системы Музыкальный инструмент усилители

Электрические Параметры:

Характеристики, типичные @ + 25 ℃, питание от 36 В постоянного тока, если не указано иное. Технические характеристики

При условии изменения без уведомления.

Параметр	Условия	Мин.	Тип.	Макс.	Блоки
Питание	-	15	27	30	Постоянный ток
Простое Мощность	SD плавающий, вентилятор на	-	7	15	W
Простое Мощность	SD плавающий, вентилятор выключен	-	6	12	W
В режиме ожидания Мощность	SD плавающий, вентилятор выключен	-	6	12	W	SD подключен к GND, вентилятор выключен	-	0,8	2	W
Максимальный ток	200 Вт @ 4Ohm	-	8,0	-	А
Эффективность	100 Вт @ 4Ohm	-	93	-	%
Минимальная сопротивления нагрузки	-	-	3	-	Ω
Частота переключений	SD плавающей	-	770	-	КГц
Вентилятор для активного отдыха @ Температура	-	-	50	-	℃

АудиоПараметры:

При условии изменения без уведомления.

Параметр	Условия	Мин.	Тип.	Макс.	Блоки
Коэффициент усиления	-	28	30	32	ДБ
Входная чувствительность (RMS)	@ 4Ω, 100 Вт, 1 кГц	-	610	-	МВ
Вход сопротивление	-	-	10	-	КОм
Выход Мощность	@ 4Ω THD + N 1%	-	72	-	W
Выход Мощность	@ 4Ω THD + N 10%	-	100	-	W
Пропускная способность @ ± 3dB	@ 4Ω THD + N 10%	-	100	-	W	@ 4 Ω	20	-	20 K	Гц
Коэффициент нелинейных искажений	@ 4Ω, 1 Вт, 1 кГц	-	0,003	-	%
Коэффициент нелинейных искажений	@ 4Ω, 10 Вт, 1 кГц	-	0,005	-	%
Выход Шум уровня	@ 4Ω, 10 Вт, 1 кГц	-	0,005	-	%	А-взвешивание, вход подключен к GND	-	270	-	& Micro; V
Отношение сигнал/шум	72 Вт @ 4Ω THD + N 1%	-	85	-	ДБ
