Стерео Bluetooth Усилитель мощности доска пульт дистанционного управления 10 Вт 15 Вт 20 Вт 12 в 24 в Bluetooth приемник модуль для DIY

1. Описание:

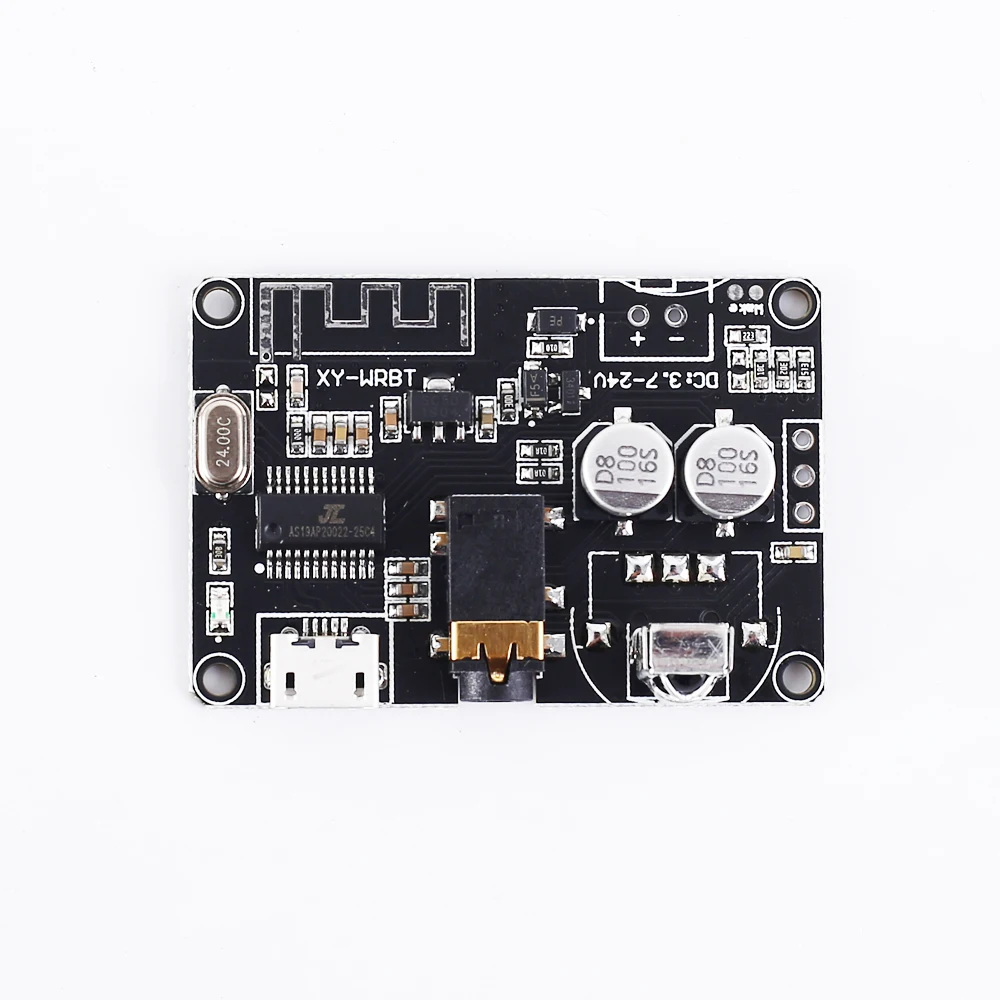

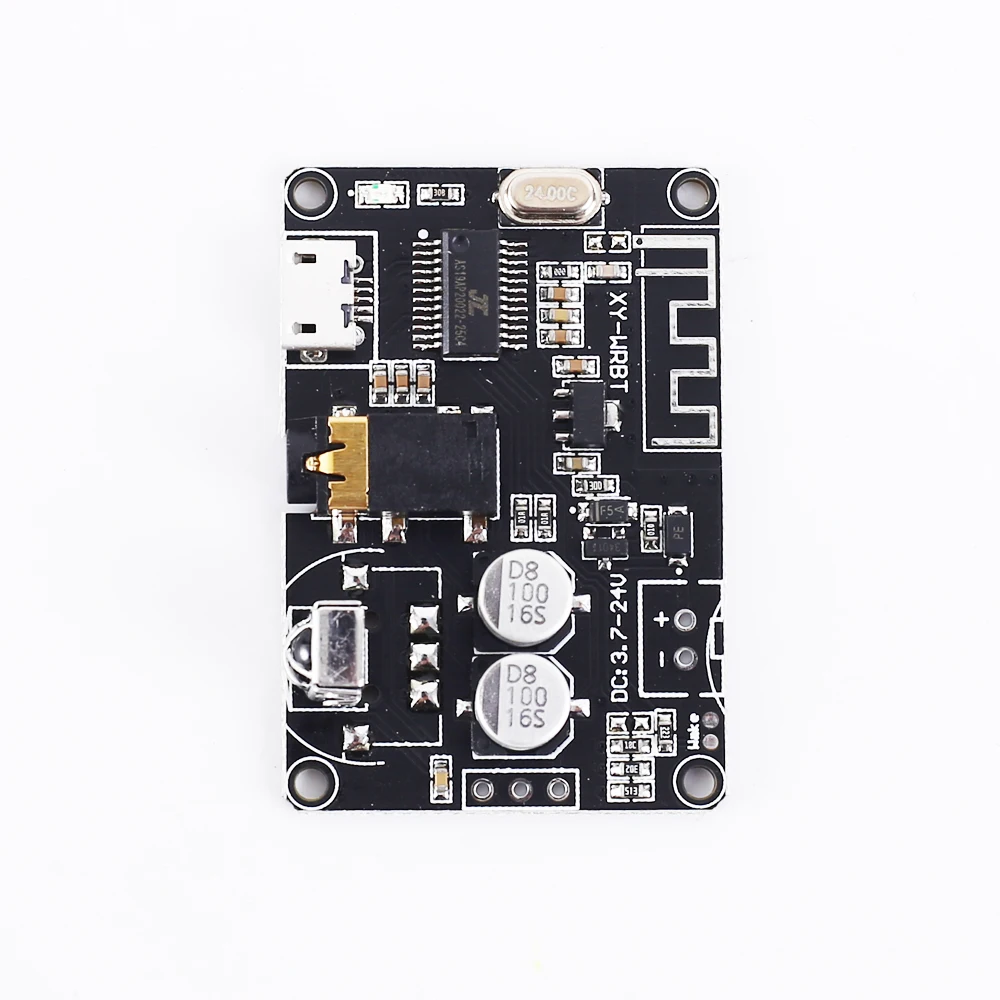

XY-WRBT является модулем Bluetooth аудио декодера. Двухканальный выход аудиосигнала. Идеально подходит для беспроводных bluetooth-динамиков и транспондеров.

2. Особенности:

1>. Ширина диапазон рабочего напряжения

2>. Беспроводное управление Bluetooth

3>. Регулировка ручки

4>. Поддержка защиты обратного соединения

5>. Поддержка зарядки литиевой батареи

6>. Автоматическое повторное подключение

7>. Пульт дистанционного управления

3. Параметры:

1>. Название продукта: XY-WRBT Bluetooth аудио декодер модуль дистанционного управления

2>. Модель: XY-WRBT

3>. Рабочее напряжение: DC 3,7 V-24 V

4>. Расстояние связи: 15 м (макс.)

5>. Канал: двухканальный (стерео)

6>. Аудио Выходной интерфейс: 3,5 мм аудио разъем

7>. Защита обратного соединения: Да

8>. Рабочая температура:-40 ℃ ~ 85 ℃

9>. Рабочая влажность: 0% ~ 95% относительной влажности

10>. Размер модуля: 44*30*7 мм

11>. Размер пульта: 86*40*7 мм

4. Действия:

1>. Выберите правильный модуль усилителя, как показано на схеме подключения. Примечание: XY-WRBT является декодером, но не усилителем. Таким образом, он не может подключаться непосредственно к динамику.

2>. Подключите правый источник питания от входного терминала. Светодиодный индикатор будет мигать, и это означает, что модуль переходит в режим сопряжения. А затем произнесите Быстрый голос, и это означает, что модуль ждёт сопряжения.

3>. Включите Bluetooth в телефоне.

4>. Выберите устройство Bluetooth «XY-wrbt» в списке устройств Bluetooth.

5>. Светодиодный индикатор будет работать и это означает, что модуль успешно подключен и ждёт игры.

6>. Модуль будет воспроизводить музыку после выбора музыки в телефоне. Светодиодный индикатор будет медленно мигать.

7>. Увеличьте громкость поворотом потенциометра вправо.

8>. Уменьшить громкость поворотом влево потенциометра.

9>. Нажмите потенциометр для воспроизведения или паузы музыки.

10>. Модуль будет говорить Быстрый голос, если отключен.

5. Примечание:

1>. XY-WRBT является декодером, но не усилителем. Таким образом, он не может подключаться к динамику напрямую. Выход должен сначала подключаться к усилителю, а затем подключать динамик.

2> XY-WRBT автоматически перестанет работать, если Входное напряжение меньше 3,3 В.

3>. Если напряжение батареи слишком низкое, звуковой сигнал будет искажен.

4>. Модуль может заряжать литиевый аккумулятор 3,7 в, но не поддерживает функцию защиты от зарядки или разрядки.

5>. Micro USB используется для зарядки аккумулятора.

6>. Необходимо держать короткое замыкание для двух колодок при отмеченном пробуждении около 2 секунд, чтобы включить режим, если модуль автоматически перестанет работать.

6. Примечание:

1>. Плата усилителя мощности должна быть максимально удалена от сигнала wifi (маршрутизатора), чтобы избежать помех сигнала.

2>. Рекомендуемое напряжение питания DC 5 ~ 24В. Модуль будет поврежден, если Входное напряжение более 26 В.

3>. Входное напряжение не может более 16 В, если подключить динамик 4 Ом.

4>. Входное напряжение не может более 24 В, если подключить динамик 8 Ом.

5>. Рекомендуется использовать источник питания 2А или выше.

6>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

7>. Рекомендуется использовать динамик выше 40 Вт, чтобы избежать повреждения динамика.

8>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

7. Применение:

1>. Модифицированный динамик

2>. Оборудование усилителя

3>. Автомобильное bluetooth-устройство

8. Посылка:

1>. 1 шт. XY-WRBT Bluetooth аудио декодер модуль дистанционного управления

2>. 1 шт. пульт дистанционного управления
