STM32 NUCLEO XNUCLEO-F103RB STM32 STM32F103RBT6 макетная плата совместима с оригинальной NUCLEO-F103RB (от 1416 руб.)

Описание

STM32 NUCLEO XNUCLEO-F103RB STM32 STM32F103RBT6 макетная плата совместима с оригинальной NUCLEO-F103RB

STM32 макетная плата, поддерживает Arduino, совместима с NUCLEO-F103RB

XNUCLEO-F103RB Особенности

Совместим с NUCLEO-F103RB, встроенный Cortex-M3 микроконтроллер STM32F103RBT6 Поддержка подключения Arduino, Простота подключения с различными щитами Arduino и доступ к массивным средствам Arduino ST morpho-коннекторы обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения Поддерживает mbed, быстро строит прототип с помощью mbed SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение HAL library включая различные примеры программного обеспечения Поставляется с разделенным модулем ST-LINK/V2

Преимущества

Сравнить	XNUCLEO	NUCLEO	Примечания
Arduino Совместимость	UNO, Leonardo	UNO	XNUCLEO может быть настроен перемычкой на совместимость с UNO (по умолчанию) или Leonardo
Arduino ICSP интерфейс	Да	Нет	ICSP требуется для некоторых видов щитов
Usb-связь	Да	Нет	Разъем USB NUCLEO предназначен только для отладки, недоступен для подключения USB
Разъем USB	Микро USB	Мини USB	Micro USB является передовым стандартом USB
Морфо заголовки mark	Большинство	Нет	Теперь вы можете проверить знак PCB вместо таблицы данных
Общие интерфейсы подключаются через	Джемперы	0ом резисторы для поверхностного монтажа	Перемычки гораздо удобнее в использовании, не нужно паять
UART отладки	Доступно во время внутренней отладки	Недоступен во время внутренней отладки	Функциональный чип NUCLEO integrated ST-LINK/V2 может быть смоделирован как последовательный порт, однако он недоступен во время внутренней отладки, в то время как XNUCLEO оснащен автономным чипом USB в UART.
8 МГц с украшением в виде кристаллов	Да	Нет	Таймер более точен при использовании внешнего кристалла 8 МГц
32,768 кГц с украшением в виде кристаллов	Да	Нет	Требуется для РТК
USB предохранитель	Да (500mA)	Нет	Usb-интерфейс компьютера может быть поврежден без предохранителя
Светодиоды	4	1	Чем больше светодиодов, тем проще контролировать состояние работы программы
UART индикатор	Да	Нет	Передача данных видна сейчас
Вход постоянного тока	Да	Нет	Для вашего удобства
Положение кнопки	Недалеко от края PCB	Близко к Arduino разъем	Кнопка не будет бесконтактной при подключении с Arduino shield, если она была близка к краям печатной платы
ST-LINK	Раздельно	Интегрированный	ST-LINK можно использовать где угодно
Поставляется с кабелем USB	Да	Нет

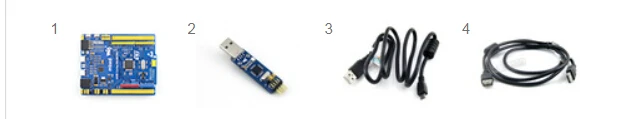

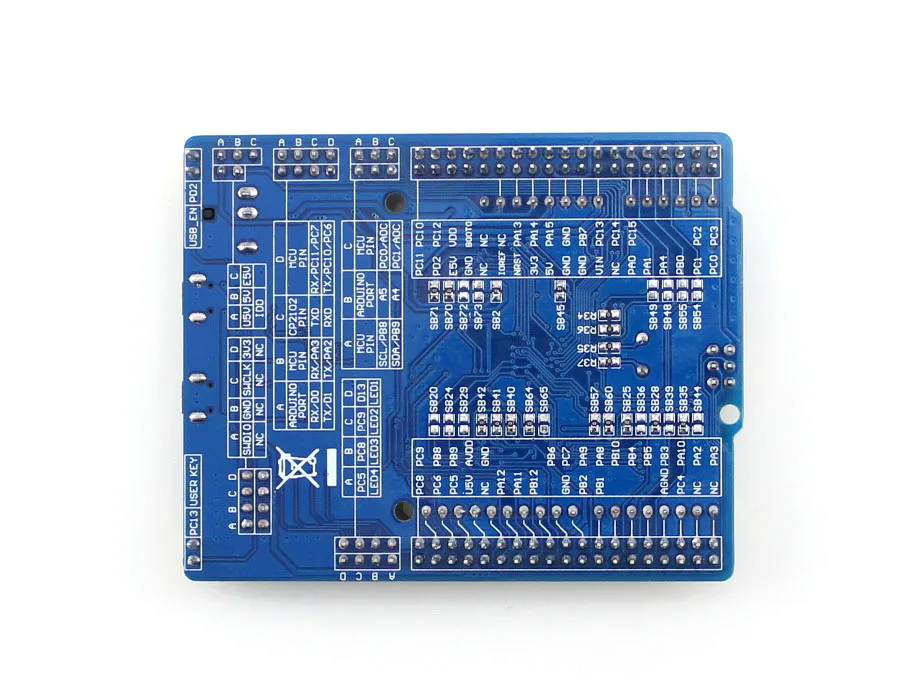

Что на XNUCLEO-F103RB

STM32 NUCLEO XNUCLEO-F103RB STM32 STM32F103RBT6 макетная плата совместима с оригинальной NUCLEO-F103RB

STM32F103RBT6 Core ARM®Большие размеры 32 бит Cortex™-M3 Рабочая частота: 72 МГц Рабочее напряжение: 2,0 V-3,6 V Посылка: LQFP64 Память: 128 КБ флэш-памяти, 20 КБ SRAM Интерфейсы: 2 x SPI, 3 x USART, 2 x igc, 1 x CAN, 1 x USB AD/DA: 2 x AD (12 бит, 16 каналов) SPX3819M5:3,3 V регулятор напряжения AMS1117-5.0:5,0 V регулятор напряжения CP2102:USB UART конвертер Arduino разъем:Для подключения Arduino щиты ICSP интерфейс:Arduino ICSP USB UART: Для отладки Разъем USBИнтерфейс: USB интерфейс связи SWD интерфейс:Для программирования и отладки Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легко для расширения 6-12 В DC вход Кнопка пользователя Кнопка сброса Мощность индикатор Пользовательский светодиодный Предохранитель для быстрого самовосстановления 500 мА Индикатор последовательного порта Rx/Tx 8 МГц с украшением в виде кристаллов 32,768 кГц с украшением в виде кристаллов Джемпер ADC/iec Короткие A и B: Arduino A4, A5 используется в качестве IEC Короткие B и C: Arduino A4, A5 используется в качестве АЦП UART Перемычка выбора MCU текущий тестовая Перемычка:Для малой мощности тесты Мощность Перемычка выбора Короткий 5 В и U5V: питание от usb-подключения Короткие 5 В и 5 В: питание от внешнего источника питания Usb-включения, джемпер Короткий Джемпер для включения Откройте перемычку для отключения Кнопка пользователя джемпер Короткий перемычка для подключения к I/Os, используемым в коде примера Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек Пользовательский светодиодный джемпер Короткий перемычка для подключения к I/Os, используемым в коде примера Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек
