STM32-QFP48 QFP48 LQFP48 STM32F10xC STM32L15xC yamichi IC тестовая розетка программируемый Адаптер 0,5 мм шаг

Описание

Особенности

1. 20-контактный JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования

2. Внешний Кристалл может быть подключен через гнездо на плате для часов системы

3. Встроенный 32,768 K кварцевый генератор

4. Возможность настроить два светодиодный индикаторы для тестирования, которые подключены к ввода/вывода через перемычки

5. Все контакты MCU доступны на разъемах расширения

* Шаг штифта: 2,54 мм (100 мил)

Поддерживаемые устройства

Микроконтроллер STM32 в QFP48 (шаг 0,5 мм) посылка с совместимыми распиновками

1. Серия STM32F10xC (STM32F103CB, STM32F103C8 и т. д.)

2. Серия STM32L15xC (STM32L151C6, STM32L152CB и т. д.)

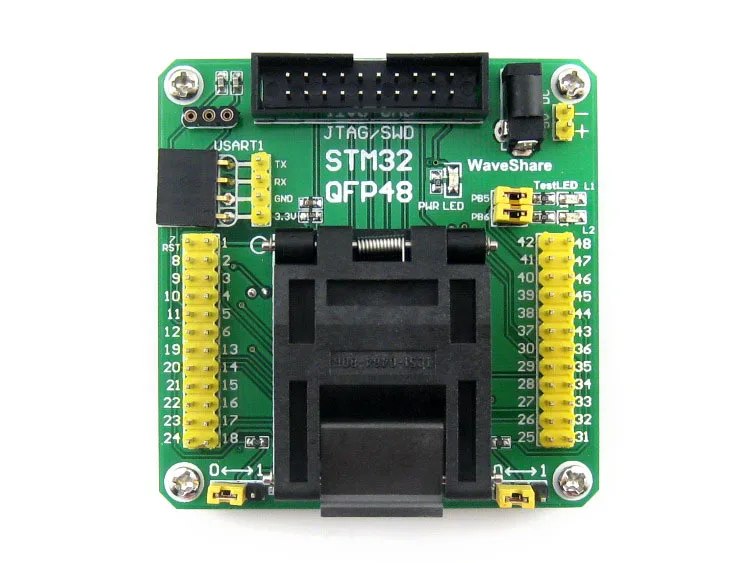

What's on Board

1. JTAG/SWD порт
* Для программирования/отладки/тестирования
* Совместим с ST-LINK/STX-RLINK/J-LINK/ULINK2

2. USART1 порт

* Поддержка ISP и/или последовательного порта

3. Светодиодный индикатор для быстрого тестирования

4. Штырьковые разъемы, подключенные к штырькам MCU

* Четкая маркировка с бортовыми метками
* Легко для тестирования и дальнейшего расширения

5. Конфигурация режима загрузки
* Настройка BOOT0 и BOOT1 через перемычки

6. Вход питания 5 В
* Разъем постоянного тока или 2-контактный разъем

7. Внешняя кристаллическая розетка
* Вставьте Кристалл в отверстия с двух сторон, оставьте в стороне среднее отверстие

8. Мощность индикатор

9. Светодиодный джемперы

* Короткие перемычки для подключения светодиодов к контактам ввода/вывода MCU для тестирования

* Откройте перемычки для отключения

10. Кристалл 32,768 K (с нижней стороны)

* Для внутреннего RTC с калибровкой

11. Встроенный регулятор 3,3 В (с нижней стороны)

* AMS1117-3.3

Фото

Контур и размеры

Схема разъема JTAG/SWD

В STM32-QFP48 размещаются JTAG/SWD разъемы для подключения программиста. Расположение соединителя показано на рисунке 1 ниже.

Режим загрузки конфигурации

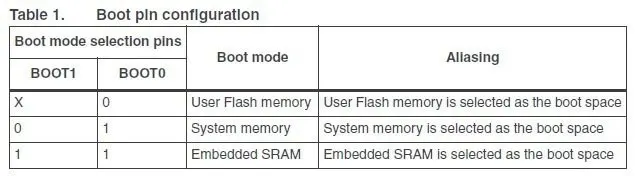

В зависимости от используемой конфигурации pin в качестве загрузочного пространства выбирается флэш-память, системная память или SRAM, как показано в таблице 1 ниже.

Посылка содержит

1. STM32-QFP48 × 1 шт.

2. Usb-кабель для источника питания × 1
