STM32F103CBT6 клен мини ARM STM32 Cortex-M3 регулятор напряжения плата контроллера Модуль 3,3 В USB цифровой IO ШИМ контакты порт (от 568 руб.)

Описание

Технические характеристики:

Процессор: STM32F103CBT6, 32 ARM Cortex-M3 процессор
Частота: 72 МГц
Рабочее напряжение: 3,3 В
Входное напряжение (рекомендуется): 3 V-12 V
Размер: 2,02 "× 0,72"
Особенности:
-Флеш-накопитель 128 Кб и SRAM 20 КБ
-34 цифровых порта io (GPIOs)
-12 16-бит точность PWM порт
-9 12 прецизионный аналоговый вход (ADC) порт
-2 SPI канал
-2 I2C канал
-7 каналов прямого доступа к памяти (DMA) (dma. Ч)
-3 канала USART (последовательный)
-Улучшенный и три таймера общего назначения
-Может быть загружен непосредственно через usb-порт и коммуникационные программы
-Внешняя джтаг
-Вложенный векторный контроллер прерывания (NVIC) (включая GPIOs на внешнем прерывание)
-Поддержка маломощного, спящего и стандартного режима (<500 А)

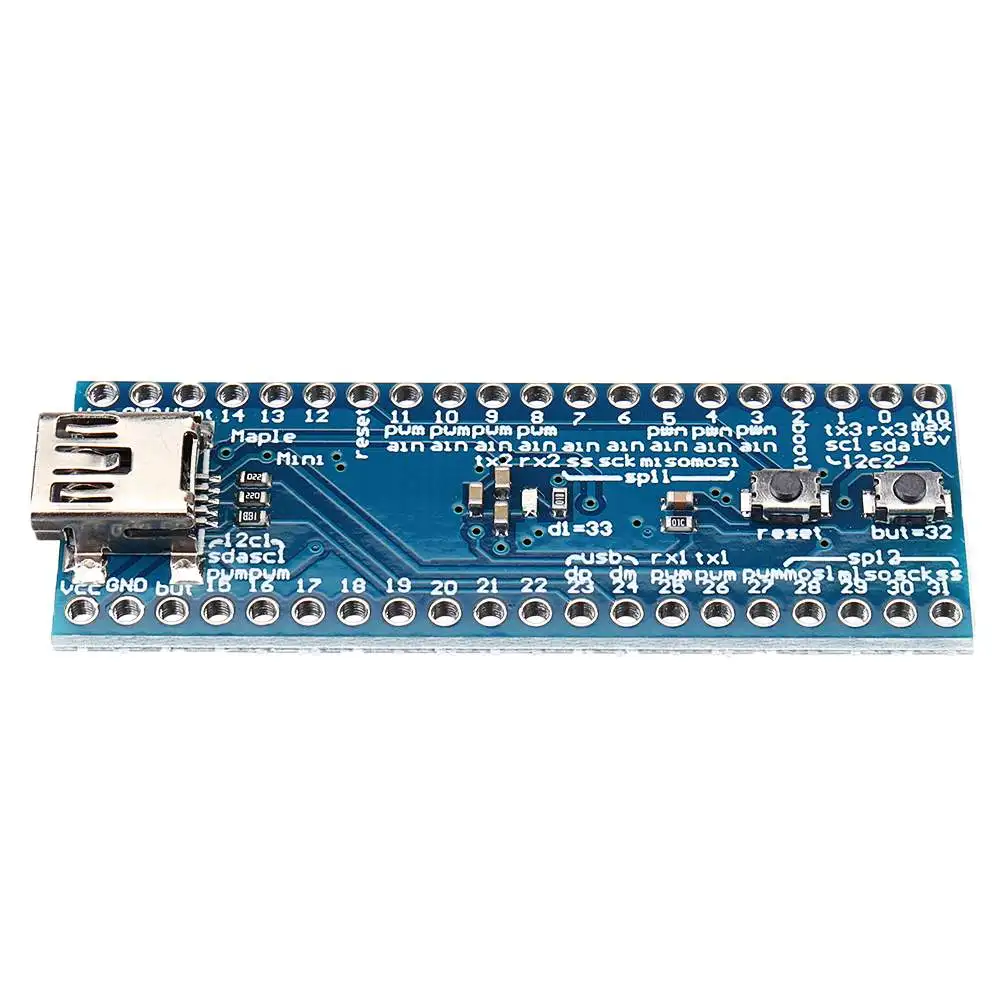

Описание контакта:
1. Maple Mini имеет в общей сложности 34 входных/выходных контактов, пронумерованных от D0 до D33. Кленовая мини-этикетка на экране соответствует порту и его прилегающим. Однако, они имеют некоторые по умолчанию имеет специальное назначение.
2. D23-это usb-порт D +, D24-USB D-. Например, их использование в качестве GPIO, тогда Ваша программа должна сначала отключить порт USB. Но вы знаете, отключение USB последовательного загрузчика означает, что приоритет не будет работать, вам нужно будет пройти вечный загрузчик для следующего обновления.
3. Порт D32-это мини-кнопочный порт. Поэтому он в основном используется в качестве входного порта. При нажатии кнопки Магнитный порт будет считываться.
4. Порт D33-это светодиодный мини-порт. Поэтому его основная роль в качестве выходного порта. Когда он был написан с высоким, светодиодный свет будет гореть.

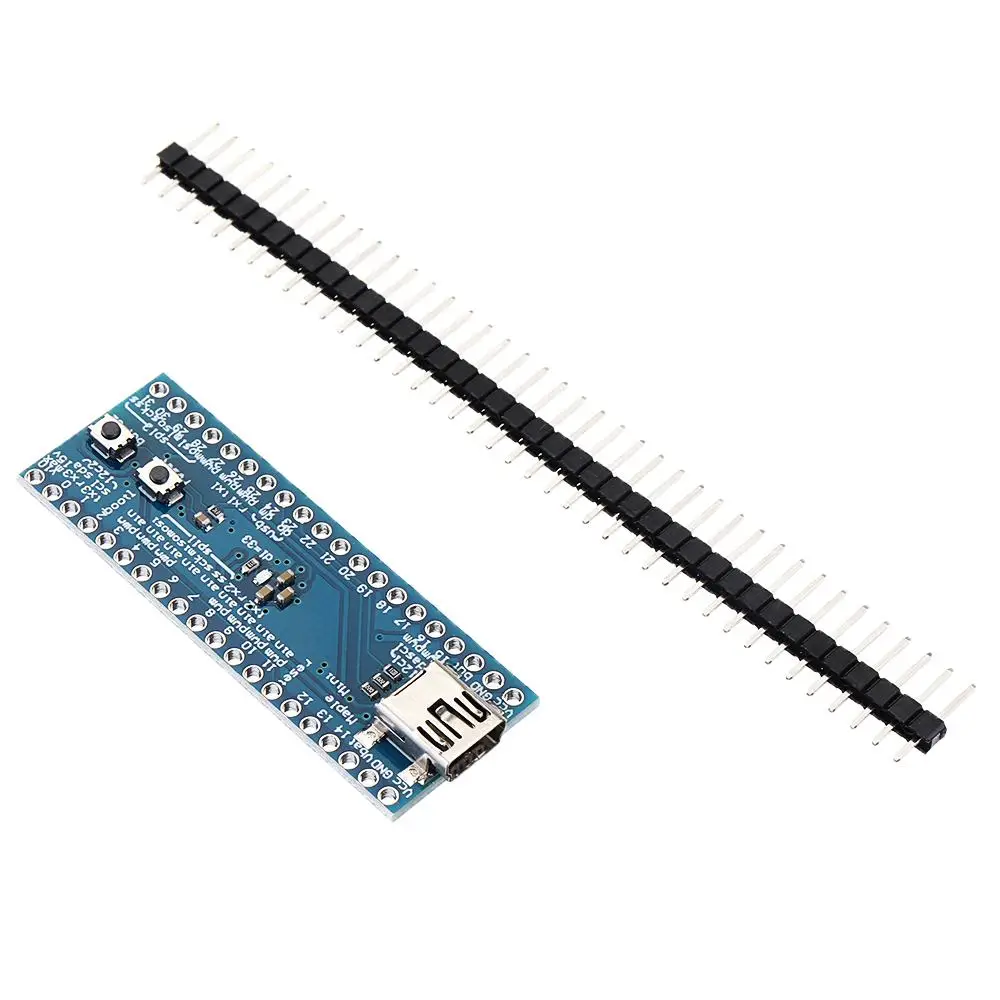

Посылка включает в себя:
1 х STM32F103CBT6 клен мини ARM STM32 Cortex-M3 плата контроллера
