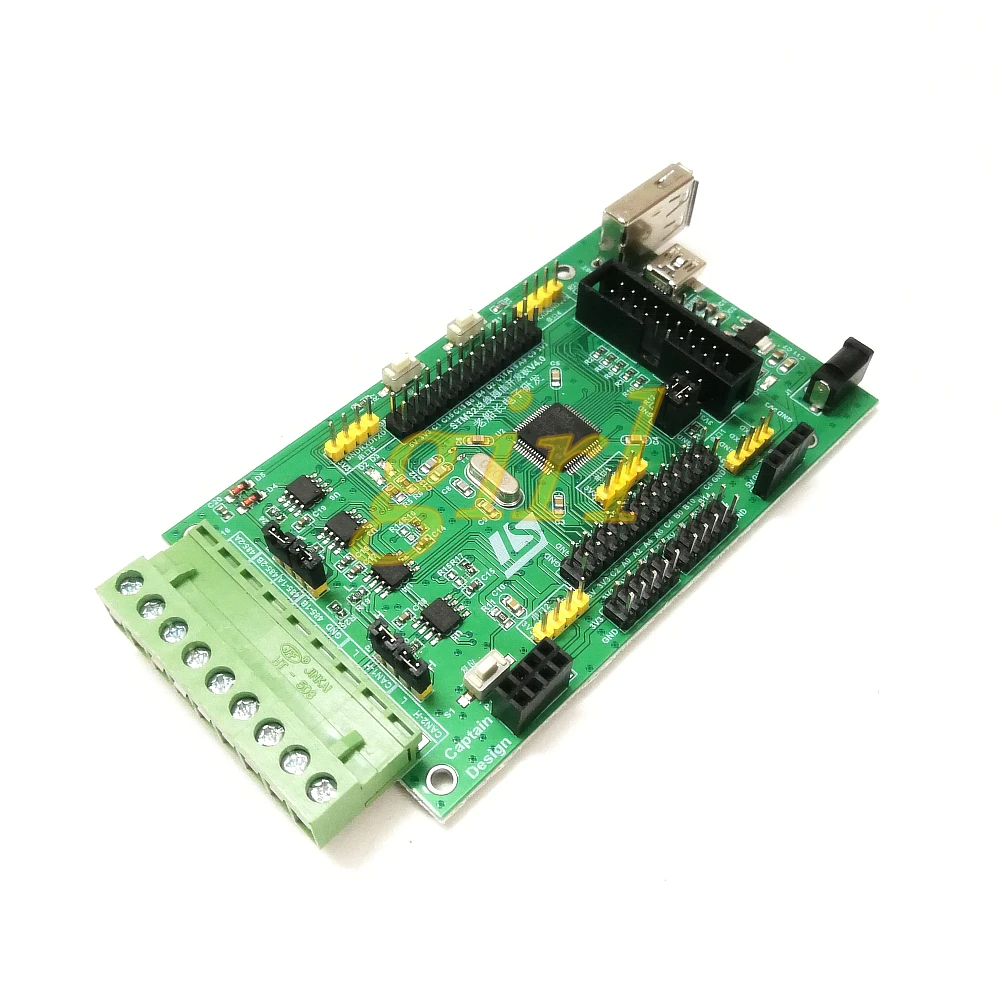

STM32F105RCT6/RBT6 макетная плата/минимальная система/двойной CAN bus макетная плата/RS485

1, STM32F105RBT6 LQFP64

2, два выхода светодиодный свет (подключение PC0, PC1)

3, две клавиши ввода (подключение PB14, PB15)

4. Начните прыжки

5, кнопка сброса

6, интерфейс Micro USB (может питать и делать эксперимент по умолчанию USB, не поддерживает загрузку)

7,8 МГц Кварцевый резонатор

8, 32,768 кГц кварцевый генератор (оригинальный импорт)

9, 3,3 V напряжение микросхема стабилизатора

10, SWD интерфейс загрузки

11, интерфейс загрузки последовательного порта

12, SPI флэш-интерфейс

13. Все порты ввода-вывода аккуратно разнесены по стандарту 2,54

Параметры STM32F105RBT6/RCT6:

Размеры: 9 см * 5 см

Контакты извлечения: PABC all IO tidy out, 10 GND, 5 3,3 V, 5 5 V, 1 VBAT, 1 RST, 5 последовательных портов.

Версия: pin up, pin down (Доставка по умолчанию), двусторонний pin.

Цвет: черный

Режим питания: источник питания USB и источник питания

Режим загрузки: загрузка последовательного порта, загрузка интерфейса SWD, ST-LINK загрузка, CMSIS-DAP загрузка

Использование объектов: обучение, проект, окончание, дизайн, конкурс и т. Д.

Уровень платы: полностью Промышленное использование

Все платы в нашем магазине протестированы, и нет проблем с качеством и производительностью. Тысячи печатных плат, продаваемых в последнее время, обычно используются для создания, соревнований, проектов, производства и разработки, промышленного контроля и так далее.
