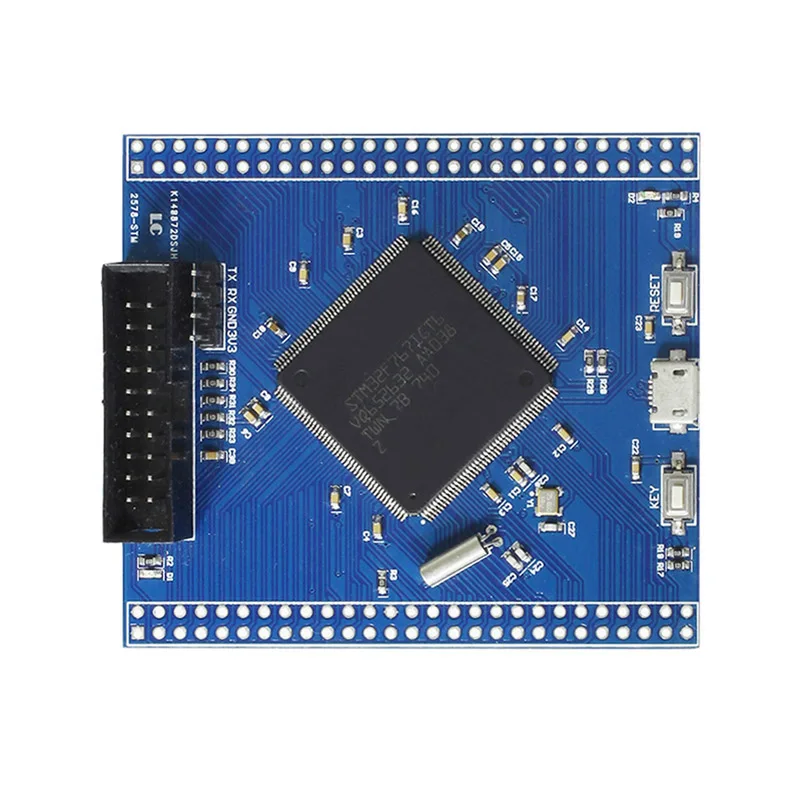

STM32F767 макетная плата Cortex-M7 маленькая системная плата STM32F767IGT6 STM32 макетная плата

Описание

Параметры продукта:
1.
Бортовой: STM32F767IGT6 чип
Ядро: Cortex-M7 32-разрядный процессор RISC;
Особенности: одноцикльные инструкции DSP;
Рабочая частота: до 216 МГц;
Рабочее напряжение: 1,8-3,6 В
Посылка: LQFP176;
Накопители: 102кб флэш-памяти, 302кб SRAM;
Ресурсы: 6x SPI, 4 x USART, 4 x UART, 3 x IGS, 1 x SAI, 3 x igc;
1 x FMC, 1 x SDIO, 2 x CAN;
1 х USB 2.0FS/HS контроллер (с выделенным DMA);
1 х USB HS ULPI (для внешнего USB HS PHY)
1x10/100 Ethernet MAC
3 x AD (12-разрядный, 1us, разделения времени 24 каналы), 2 xDA (12-разрядный)
Таймер TIM: 10x Универсальный таймер, 2x Расширенный таймер, 2x основной таймер, 1x таймер низкой мощности.
2. Флэш-память доступа к данным: W25Q128/16 Мб
3. Кнопка: 1 Кнопка сброса, 1 Функциональная кнопка
4. Светодиодный: 1 индикатор питания, 1 программируемый светодиодный
5. Основная схема встроенного MCU, включая 25 МГц, 32,768 МГц кристалл осциллятор, usb power manager, USB интерфейс и т. Д.
6. SDRAM: IS42S16400J-7TLI/8 Мб
7. За исключением бортового SDRAM и GPIO, занимаемого SPI FALSH, все свинцовые периферийные контакты ввода/вывода вынимаются в виде 2,54 мм штыревых коннекторов.

Различные материалы фильма
8. С интерфейсом загрузки JTAG/SWD
9. Четырехслойная плата, производительность более стабильная

10. Размер: 62*69,5 мм
Вес: 23 г
