| ZSP3004orS2504Photoelectric кодировщик |
| ※Технический параметр |
| Электрические параметры | Прямоугольная волна |
| Выход сигнала | A B двухфазный orabzтрехфазный |
| Потребляемый ток | ≤120mA |
| Частота отклика | 0-80 кГц |
| Перевозчик в воздухе коэффициент | 0.5T ±0. 1 T |
| Разность фаз | 90°±45° |
| Напряжение питания | 5 в пост. Тока, 5-12 в пост. Тока, 12-24 В, 5-24 в пост. Тока |
| Выходное напряжение | Высокий уровень vh≥85% Vcc, низкий уровень vl≤0. 3 в |
| Номер импа Ульс | 100, 200, 300, 360, 500, 1000, (другие пользователи импульсного номера должны заказывать) |
| Схема характеристики | C-открытый коллектор, f-дополнительный, e-напряжение, l-длинный линейный привод |
| *** Механические параметры |
| Максимальная скорость | 6000 об/мин |
| В настоящий момент инерции | 3.5x10-6kgm2 |
| Пусковой крутящий момент | 1,5 х10-3 Нм (+ 25℃) |
| Максимальную нагрузку вала | Radial15N; axial10N |
| Ударопрочность | 980 м/с2, 6 мс, XYZDirections2second |
| Циклическая запись | 50 м/с2, 10-200 Гц, XYZDirections2h |
| Срок службы | MTBF≥50000h (+ 25℃, 2000 об/мин) |
| Вес | About0.1Kg (belt0.5mCable) |
| *** Параметров окружающей среды
|
| Рабочая температура | 30-85% без конденсации |
| Температура хранения | -30 ℃-85 ℃ |
| Рабочая температура | -25 ℃-85 ℃ |
| Предотвращение защиты | Водонепроницаемый, маслостойкий, пылезащитный 54 |
|
| ※Yield чертежи продукта заявление |

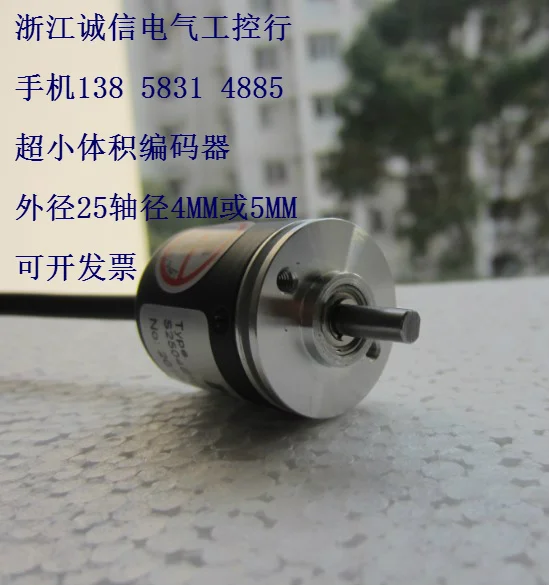

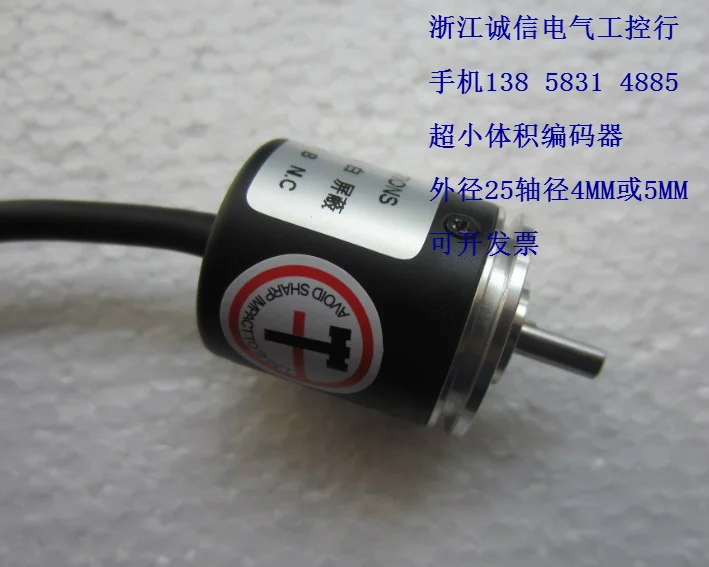

| * Диаметр корпуса 30мм, диаметр шпинделя ф4мм (ф5мм опционально |
| ), DType разрез, стоп мундф15 мм |
| • Небольшой размер в надутом виде светильник вес, компактная структура, простая установка |
| Другое характеристики 。 |
| * Подходит для автоматизации Офиса и промышленного контроля |
| Рабочая среда, например, машина для литья под давлением. |
| ※Точность выходного сигнала и положения сигнала |
| Isc3004обычные продукты не включают сигнал; |
| Вид от концов вала, время вращения по часовой стрелке (CW); |
| Коэффициент формы сигнала; X1 + X2 = 1/2 T + 1/12 T X3 + X4 = 1/2 T + 1/12 T |
| Разность фаз: Xn = 1/4 + 1/12 T (n = 1.2.3.4) |
| Ошибка положения сигнала; точность ≤1/18 T |
| Периодически ошибка: + 0,01 T Электрический угол период: TD = T |
| Период импульса: T = 360 °/N (nвыход импульсов на один оборот) |

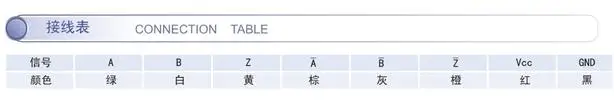

| ※Wiring стол |
| Сигнал | + 5В | С напряжением 0 В | SIGA | SIG | SIGB | SIG | SIG Z | SIG | Щит |
| Проводник цвет | Красный | Черный | Зеленый | Коричневый | Белый | Ясень | Цвет: желтый | Orange | N.C. |
| Номер сокета | 1 | 4 | 3 | --- | 5 | --- | 2 | --- | 6 |
| Примечания: экранированный провод, подключенный к оболочке кодировщика, стандартная длина выходного кабеля is0.5rice, фактическая проводка должна подпадать под этикетку кодировщика 。 |
|
