Светодиодный модуль контроллера постоянного тока 5 В~ 24 В полный цвет DMX 512 декодер светодиодные ленты диммер DMX в SPI поддержка WS2811 WS2812 WS2801 6803 IC (от 1135 руб.)

Описание

Описание:

DMX512 декодер сигналов с использованием передовых машина с микрокомпьютерным контроллером и технологии, широко используется DMX512/1990 Стандартный цифровой сигнал управления в целый ряд светодиодный чип управления контрольным сигналом. Может быть связано с цифровой консоли DMX, и может увеличить декодер постоянно расширяет выходной канал, для того, чтобы добиться большего затемнения или различных изменений в программе. В тех случаях, когда декодер не связана с DMX консоль, машина может бытьИспользуется в качестве синхронизации контроллер, а также используется для синхронизации управления множества Декодеры и светодиодный ламп ..

Технические параметры

Модель	6803	2811 、 2812 、 1903 、 1809	2801
Вход Напряжение	DC5-24V
Вход сигнала	DMX512/1990
Выход сигнала	6803	2811/2812/1903/1809	2801
Панель расшифровки жидкокристаллического дисплея на канал	510	510	510
Управление светодиодный Кол-во	170	170	170
Управление светодиодный Кол-во	Стандартный XLR-3
Размеры (мм)	1255443 (мм)
Вес	275 г
Фитинги	Пару штекеры XLR

Описание подключения:

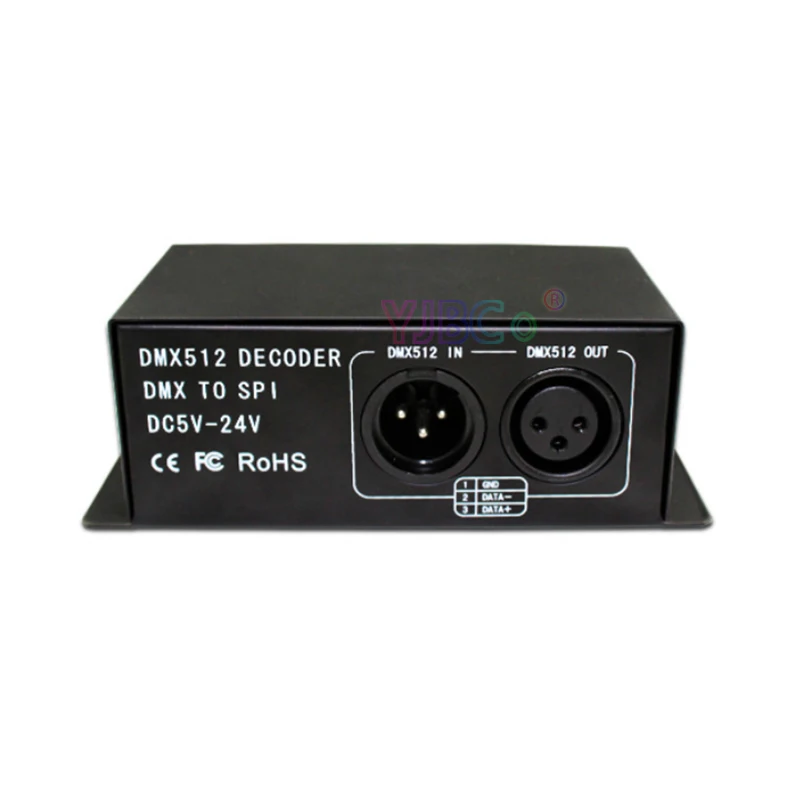

DMX Вход/Выходной интерфейс:

Светодиодный модуль контроллера постоянного тока 5 В~ 24 В полный цвет DMX 512 декодер светодиодные ленты диммер DMX в SPI поддержка WS2811 WS2812 WS2801 6803 IC

Код адреса и функция интерфейс обслуживания:

Мощность и нагрузки (дюймы):

Принять мужского и женского разъем с винтовым зажимом.

Совет по применению

Этот продукт является в соответствии с DMX512 протокол, а также совместимость autoindex решения и ручного создания адрес.

Каждая универсальная DMX контроллер занимает 3 DMX адреса. Он принимает 2 способа (авто-индекс решения и кодовый переключатель), чтобы создать указанного адреса. При принятии авто-индекс, Все переключатели "выключено" статус. При принятии код переключатель для установки на тот адрес, который указан, в 10th бит (весело) является "выключено", и других 9 бит представляют собой двоичные значение кодовый переключатель, которые используются для того, чтобы настроить DMX начальный адрес код. Первый бит является самой низкой бит заказа и девятый является самым высоким бит заказа. Что может настроить 511 адрес коды. DMX начальный адрес код приравнивается к сумме 1st в 9th бит. Если движение вниз один кусочек кодовый переключатель («ON» Комплект «1»), вы получите трек-номер и место соотношением цены и качества настоящего бит. Если двигаться вверх (набор «0»), место-значение равно 0. К примеру: в том случае, если вы хотите, чтобы настроить DMX начальный адрес код для 73, вы должны двигать вниз 7th, 4th и 1st бит кода переключатель «1», и другие «0», в таком случае местом соотношением цены и качества, сумма 1st в 9th Бит 64 ГБ + 8 + 1. , Который состоит в том, чтобы сказать, DMX512 начальный адрес обозначения размеров 73. (Соответствие циферблаты код позиции приведена ниже)

Для того чтобы выбрать канал от циферблат в он-лайн посылка (DIP) Переключатель:

Десятичными знаками	1	2	3	4	5	6	7	8	9	10
Вес-Кол-во	1	2	4	8	16	32	64 ГБ	128	256	FUN

1. Образец 1:

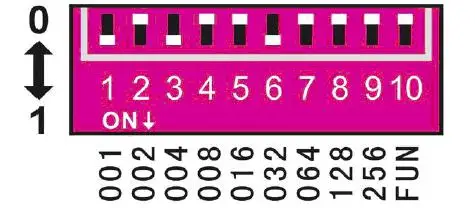

Как на рисунке 1, для того, чтобы настроить DMX начальный адрес код фильтры нейтральной плотности для 37, должны двигаться вниз 6th, 3th, 1st бит для «1», «0». В таком случае местом соотношением цены и качества, сумма 1st в 9th бит 32 + 4 + 1, так же, как и фильтры нейтральной плотности для 37.

2. Пример 2:

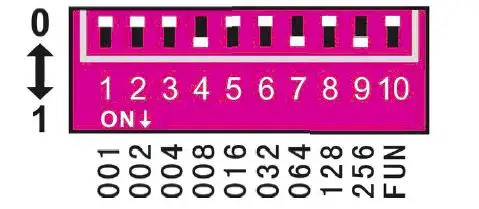

Как на рисунке 2, к тому, чтобы они DMX начальный адрес код для 328, должны двигаться вниз 9th, 7th, 4th бит для «1», «0». В таком случае местом соотношением цены и качества, сумма 1st в 9th бит 256 + 64 ГБ + 8, так же, как и для 328.

Другое функции по применению

1. Тесты функция:

Переключатель DIP-10th бит «FUN», для Встроенный функциональную клавишу. В тех случаях, когда «FUN» = "выключено", предназначен для DMX декодер функция. Это используется, чтобы принять сигнал DMX.

Для детей 1-9 выключения: черный

Переключатель 1 = ON: полноцветный рукава-крылышки

Переключатель 2 = ON: Sub семь цветов вернуться в наличии для прихода направление

Переключатель 3 = ON: Sub семь цветов прыжок и вернуться в наличии для палате

Переключатель 4 = ON: Sub семь цветов фона вернуться в наличии для палате

Переключатель 5 = ON: Sub семь цветов фона двигаться в одном направлении

Переключатель 6 = ON: Sub семь цветов из стрейчевой ткани в одном направлении

Переключатель 7 = ON: Sub семь цветов фона верхним слоем для левого и правого

Переключатель режимов 8 = ON: Sub семь цветов распространиться в одном направлении

Переключатель 9 = ON: Sub семь цветов воду двигаться влево и вправо

Три. Связке инструкция:

Модель 6803/2801 иностранных выход LPD6803/WS2801 контрольный сигнал, четыре провода, четыре линии, соответственно:

Данных	6803/2801 сигнальная линия
CLK	6803/2801 часы линии
GND	С положительным полюсом подключен
DC +	С отрицательным полюсом подключен

Модель 2811, 2812, 1903, 1809, выход 2811/2812/1903/1809 управляющего сигнала, нужно три линии, три линии, соответственно:

Данных	2811/2812/1903/1809 сигнальные часы
GND	С положительным полюсом подключен
DC +	С отрицательным полюсом подключен
