Taidacent Высокий Низкий уровень триггера сухой контакт 4ch инчинг RC электронный переключатель бистабильная фиксация 12 В 4 канала релейная плата

Taidacent Высокий Низкий уровень триггера сухой контакт 4ch инчинг RC электронный переключатель бистабильная фиксация 12 В 4 канала релейная плата

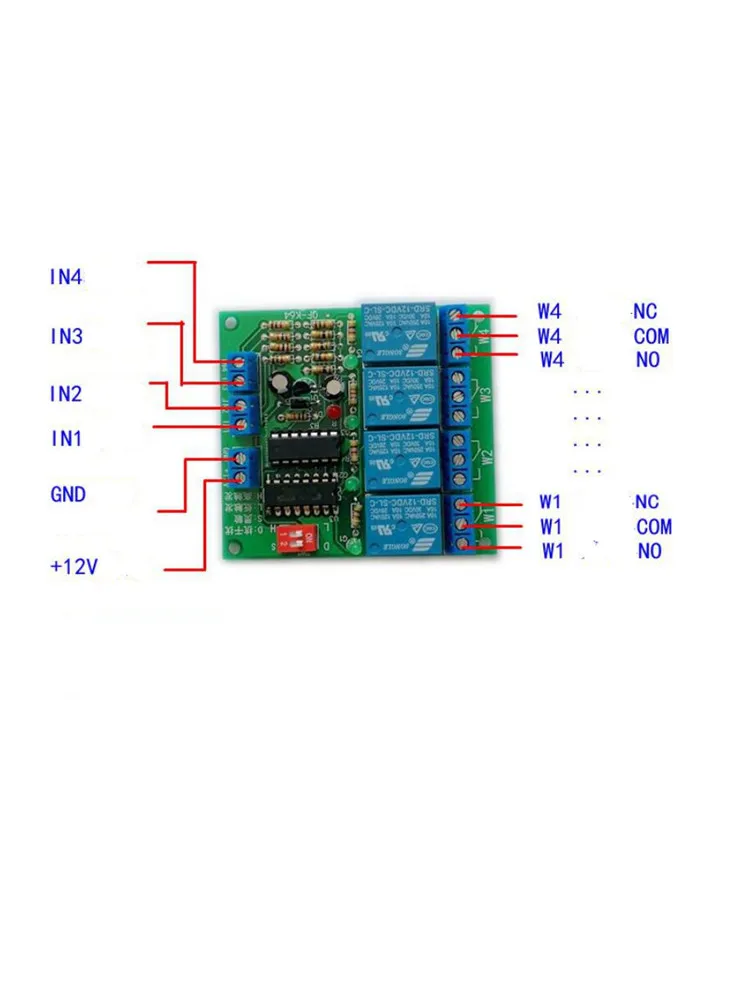

ОбзорQF-K64 является Четырехсторонним самоблокирующимся релейным модулем, также называемым бистабильной схемой. Он может свободно устанавливать способность анти-помех и переключение режимов запуска высокого и низкого уровня. Предназначен для разнообразие применений, он может использоваться в различных областях применения. Высокая надежность, мульти-анти-помех дизайн, способный сопротивляться сложных помех, таких как блок питания, высоковольтные линии, сам по себе, входные линии.Особенности1. После того, как модуль подключен к источнику питания, реле отключено.2. Когда Входной импульсный сигнал высокого уровня, реле включено; затем Входной импульсный сигнал высокого уровня, и реле выключено. В этом цикле каждый Пульс высокого уровня работает один раз. Вообще говоря, нажмите кнопку один раз, реле включается, реле отключено в тех случаях, когда второй раз нажимается, и в третий раз снова включается.3. Четыре пути полностью независимы и не влияют друг на друга.4. Нет функции памяти, когда вход выключен.Примечание: включение/выключение, описанное в описании, означает между общим концом и нормально открытым концом. Что касается нормально закрытого конца, ВКЛ/ВЫКЛ находится против нормально открытого и не описывается по одному.Основные параметры:Название: четырехходовой самоконтрящаяся релейный модульИсточник питания: 12 В постоянного тока (10 в-15 в может работать, с защитой от подключения, обратная полярность блока питания не сгорит модуль).Триггерный сигнал: 2,5-20 в сигнальное напряжение допустимо при высоком триггере, менее 1 в при низком триггере.Скорость отклика: триггер входной скорости отклика 30 мс (30 мс)Выход режим: 4-канальный цепи, один реле на канал, нормально разомкнутый + нормально замкнутый (однополюсный двойной бросок), пассивные Выход (известный как сухой, свяжитесь с нами, т. Е. Выходной эквивалент переключению, нет выходного напряжения)Выходная мощность: 10А на максимум (сопротивление нагрузки рекомендуется использовать ниже 8А, моторная нагрузка рекомендуется использовать ниже 6А, емкостная нагрузка, такая как импульсный источник питания, должна увеличить предельную индуктивность тока).Диапазон задержки: функция без задержкиПотребляемая мощность модуля:
