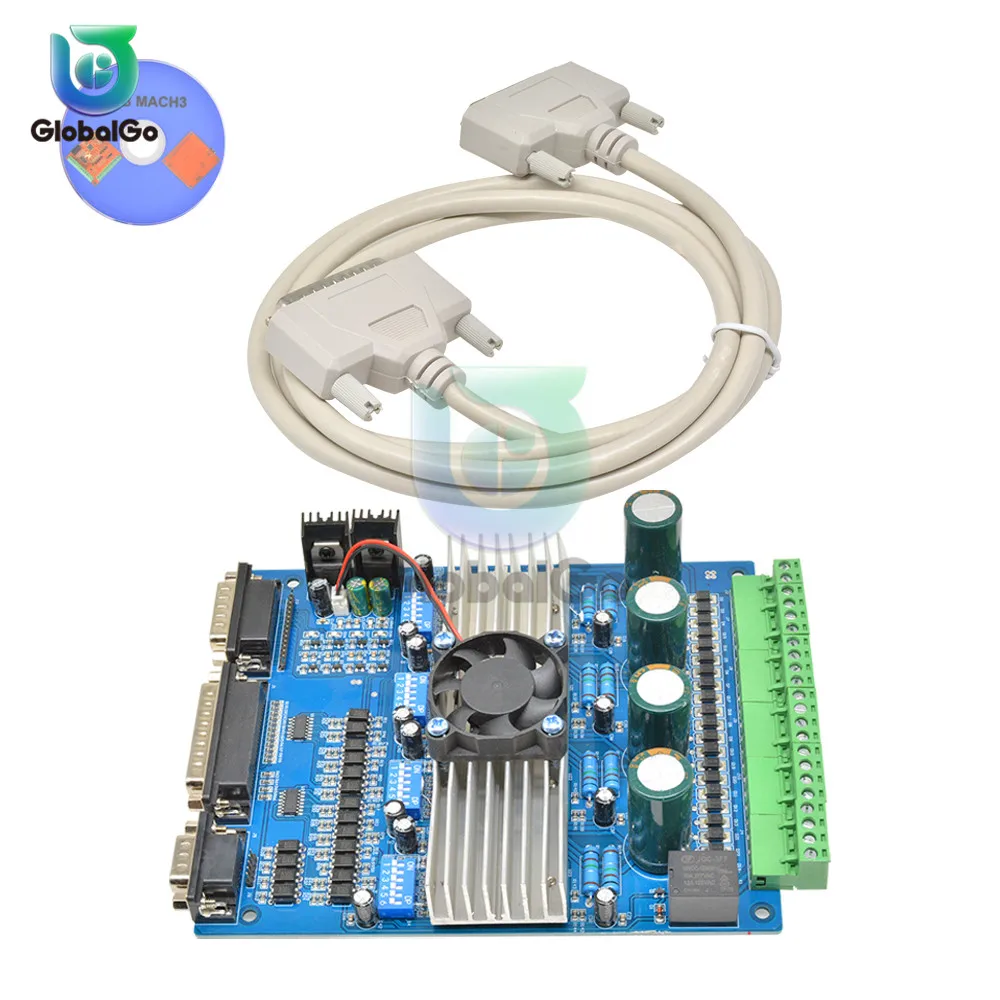

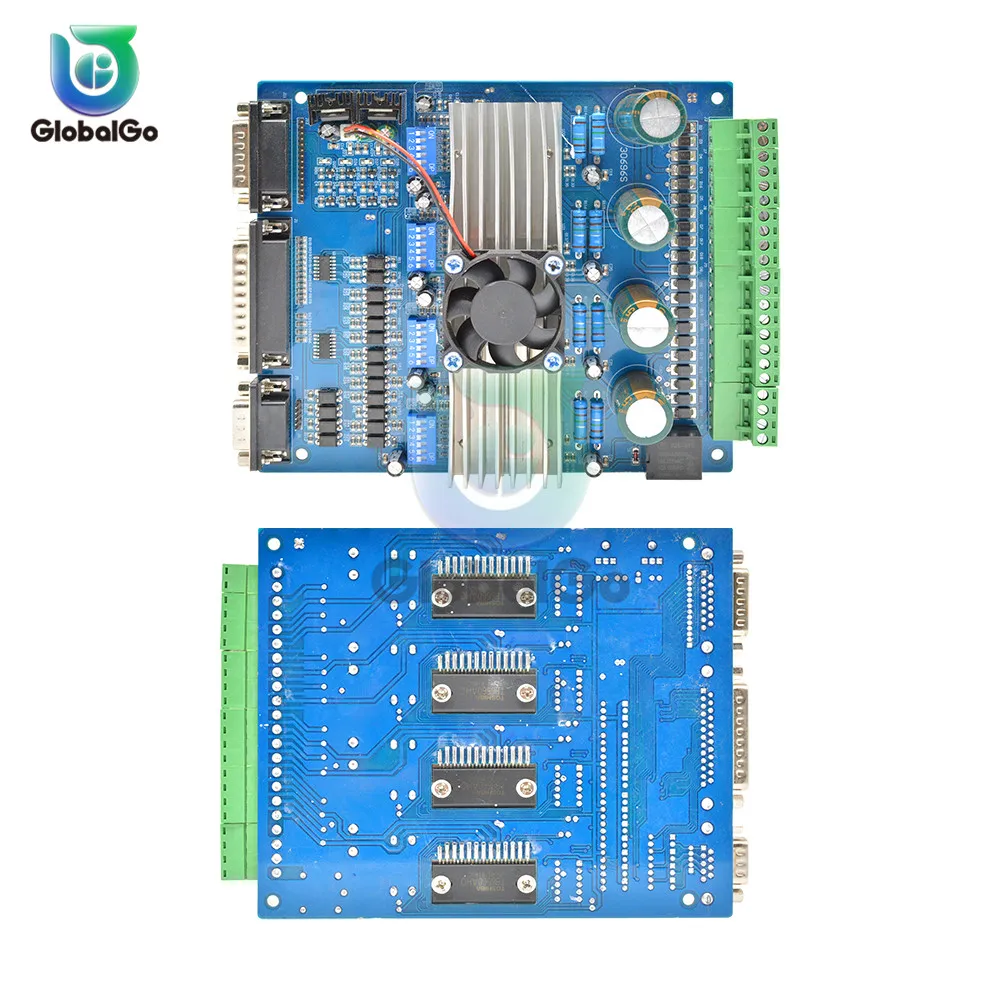

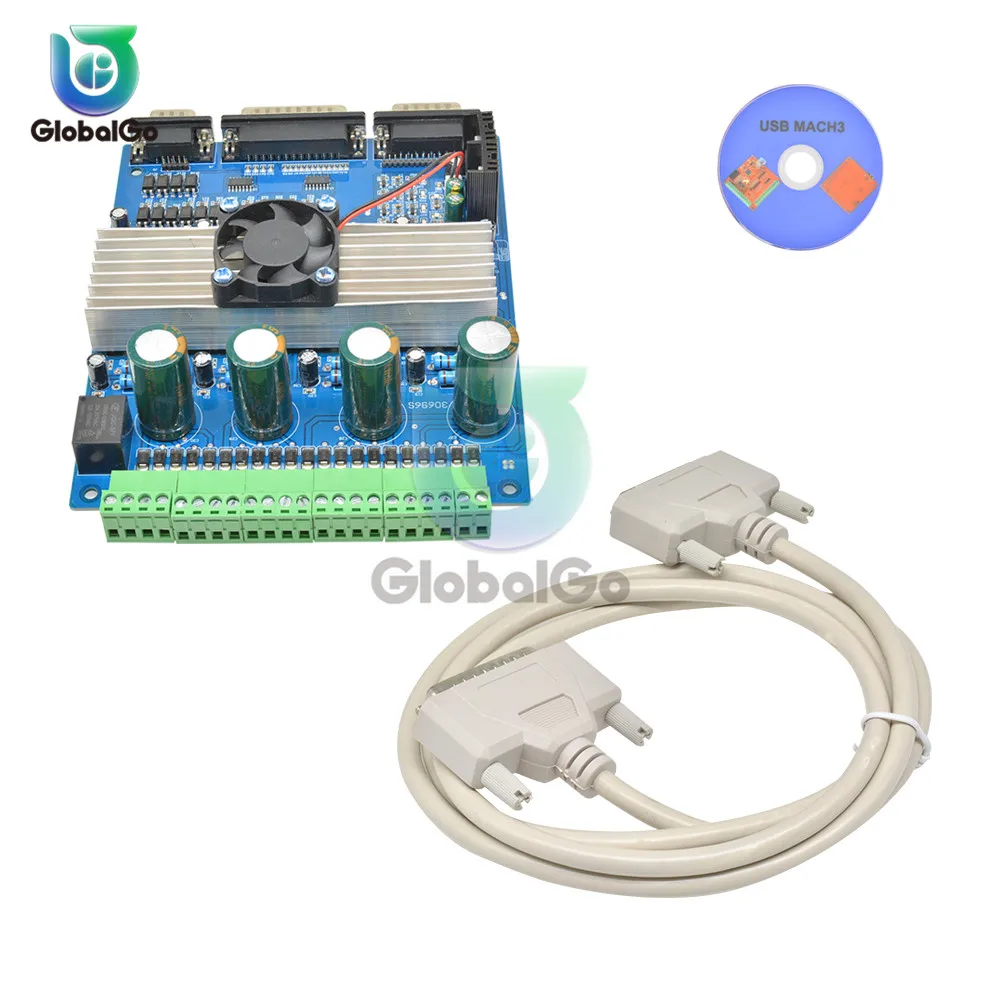

TB6560 3A шаговый двигатель драйверы постоянного тока CNC шаговый двигатель плата 4 оси контроллер с вентилятором DC 12-36 в

Особенности:

Для чипа Toshiba TB6560AHQ-Высокая мощность, максимальный чипсет 3,5а с током привода!

1-1/16 микроступенчатая Настройка-более высокая точность и плавность работы, чем стандарт 1, 1/2 шаг!

Регулируемые настройки тока привода для каждой оси-25%, 50%, 75%, 100% полного тока можно установить для различных шаговых двигателей

Защита от перегрузки, перегрузки по току и перегрева-полная защита для вашего компьютера и периферийного оборудования!

Переключение на плате тока-выходная мощность может быть установлена в соответствии с особыми требованиями пользователя!

Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя

Интерфейс шпинделя реле-выход s Макс. 36 V 7.5A для электродвигателей шпинделя или насоса охлаждающей жидкости (только одно устройство может быть приведено в действие на этом выходе!)

4 канала входы интерфейса-используется для XYZ предела и аварийной остановки!

Профессиональный дизайн-Двухступенчатая обработка сигнала с супер защитой от помех!

Биполярный привод измельчителя постоянного тока с нерезонансной областью-управляет двигателями плавно

Диапазон без эффекта ползучести!

Четыре входа управления (разделены на пары ножей)-позволяет установить лимит и аварийную остановку!

Универсальная архитектура-поддерживает большинство параллельных программ MACH3, KCAM4, EMC2 и т. Д.!

Примечания:

Источник питания постоянного тока 12-36 в (не входит в комплект)

Напряжение выбор:

12-16 V DC источник питания для Nema 17 шаговых двигателей

16-24 V DC источник питания для Nema 23 шаговые двигатели

24-36 V DC источник питания для Nema 34 шаговый двигатель

(Высокое напряжение сгорит чипы или шаговые двигатели!)

Ampertage выбор:

Выходной ток блока питания может быть рассчитан на основе следующих выражений:

Выходной ток = Номинальный ток шагового двигателя * Количество + 2а

Например, если вы хотите управлять 3 * 3A Nema 23 Шагового мотора, то, как правило, 24 V 11A DC блок питания рекомендуется, но более высокая мощность, такая как 24 V 15A также будет хорошим.

Если вы не уверены в выборе источника питания, пожалуйста, не стесняйтесь обращаться к нам за помощью

Выходная мощность 12 В должна быть приложена к вентилятору радиатора 12 В

Выход драйвера совместим с 2 или 4 фазными, 4,6 или 8 свинцовыми шаговыми моторами, 3 А Макс.

Подходит для однополярных или биполярных шаговых двигателей.
