TDA1541 S8 HI-FI Лихорадка декодер DAC готовая машина интерпретация классической увлажняющий вокала (от 25605 руб.)

Описание

TDA1541 OP S8 MA классический аудио декодер

На основе оптимизированного дизайна Phi. lips's classic DA chip TDA1541, концепция раздельного самостоятельного источника питания, и аналоговый выход LHH1000 знаменитой машины используется для получения более низких искажений и высокого коэффициента сигнал-шум. Средний диапазон проходит через богатый вкус, богатый и превосходный вокал, достижения PHILIPS этого легендарного DA.

Обзор OP S8:

С начала декодирования дизайна, он должен касаться TDA1541, и каждый раз звук притягивается его очаровательной средней частотой! TDA1541 OP/S8-восьмая версия дизайна. Он был оптимизирован в соответствии с предыдущими дизайнами S2, S4, S5 и S6. В S8 используется новая конструкция, блок питания и разделитель декодирования, чтобы избежать небольшая вибрация трансформатора питания. Эффект звуковых гармоник, фактическое чувство слуха имеет более деликатную промежуточную частоту и толщину звука, чем общий дизайн OP/S6. Цифровой приемник использует цифровой приемник CS8412 IC одновременно. Цифровой фильтр использует SAA7220 для TDA1541, чтобы завершить 4X oversampling. Выбор всех компонентов в сочетании с предыдущими несколькими вариантами опыта настройки и краткое описание комбинации, что делает TDA1541 OP/S8 в том случае, если плотность, толщина значительно улучшается, высокая и низкая частота расширения, анализа и так далее, на более высокий уровень, Звук более уплотненный и устойчивый.

Производительность звука OP/S8:

Три сегмента сбалансированы в производительности, низкая частота полна и не жир, средняя плотность частоты, воздух ощущается хорошо, и человеческий голос толстый. Высокочастотная производительность не является допустимой, но нюанс в порядке. OP/S8-это музыкальный декодер для длительного прослушивания!

Технические параметры OP/S8:

Формат цифрового ввода: 32 кГц, 44,1 кГц, 48 кГц,

Частотный диапазон: 10 Гц-22 кГц +/-0,5 дБ

Динамический диапазон: 96,5 дБ (16 бит/44,1 K)

Общее гармоническое искажение + шум: 0.002% @ 1 кГц

Искажение интермодуляции: 0.004% @ 12-14 K

Разделение каналов:-97 дБ @ 16 бит/44,1 K

Потребляемая мощность: 50 Вт

Упаковка: Хост + шнур питания

Наши обязательства:Каждая машина изготовлена с заботой, производительностью звука и обработкой внутри и снаружи.

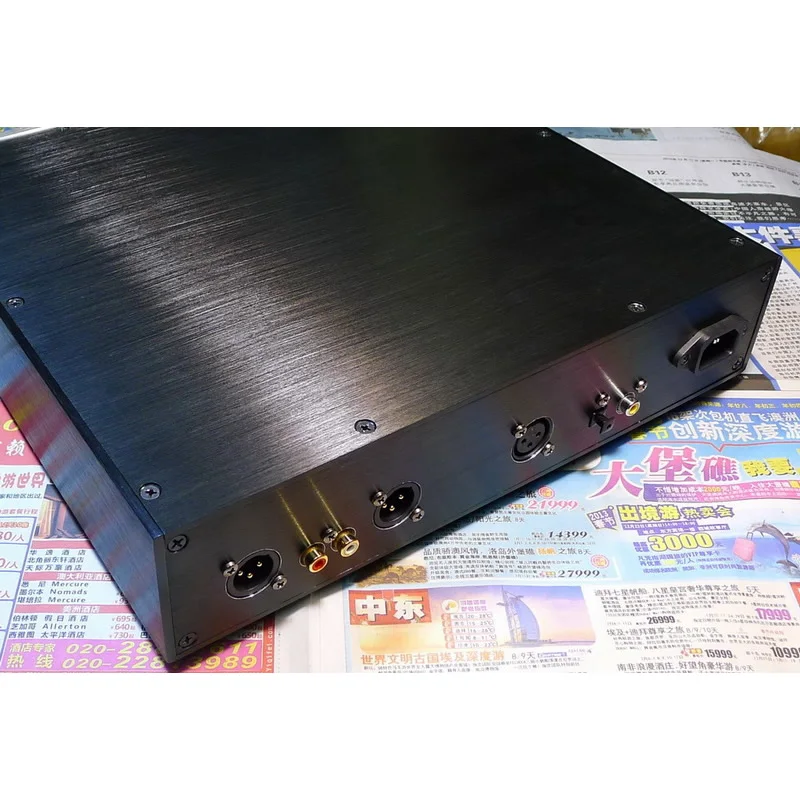

1: внешний вид всей машины

TDA1541 S8 HI-FI Лихорадка декодер DAC готовая машина интерпретация классической увлажняющий вокала

2: Вход: Поддержка коаксиального, оптического волокна, AES/EBU, 3 вида цифрового сигнала, выход: один набор RCA (несимметричный), один набор XLR (Сбалансированный) два вида аналогового аудиовыхода.

3: оригинальный импортный трансформатор TALEMA double 25 Вт (15 Вт) делает звук более чистым и безкрасным.

4: аналоговая Выходная часть LPF, от PHI. LIPS LHH-1000, дает полную воспроизведение звуковых характеристик 1541.

5: каждая машина посвящена погоне за звуком в магазине, и все тщательно.

S8 Конструктивные особенности:

1: принять новый блок питания и декодирование сплит-дизайна для предотвращения воздействия небольшая вибрация на звуковые гармоники, когда трансформатор питания работает

2: TDA1541 с R2R структурой используется в качестве декодирования ядра. Аналоговая фильтрация низких частот (LPF) относится к машине первого поколения PHILIPS LHH1000.

3: SAA7220 используется в качестве цифровой фильтрации, и он плавно прививается с TDA1541. Он работает в 4X oversampling, и цифровой прием использует CS8412 с лучшим музыкальным вкусом, чем DIR9001.

4: встроенный источник питания использует 2 импортированных аудиоадаптера TALEMA AC в качестве мощности всей машины. И отдельная версия платы питания. Легко использовать различные силовые трансформаторы.

5: поддержка многосигнального доступа, в том числе коаксиального, оптического волокна, AES/EBU цифрового ввода (внутренняя коммутация), совместима с большой скоростью дискретизации 44,1 K и другими аудиофайлами

6: Поддержка unbalance (RCA) и сбалансированного выхода (XLR) для легкого подключения преамперов и усилителей наушников для различных аудио входных разъемов.

8: Вся машина использует обычные каналы для покупки аудиофиловых компонентов, ERO, BC, EPCOS ELNA и других аудиоконденсаторы. Благодаря тщательному сочетанию, звуковые нижние функции TDA1541 могут быть использованы.

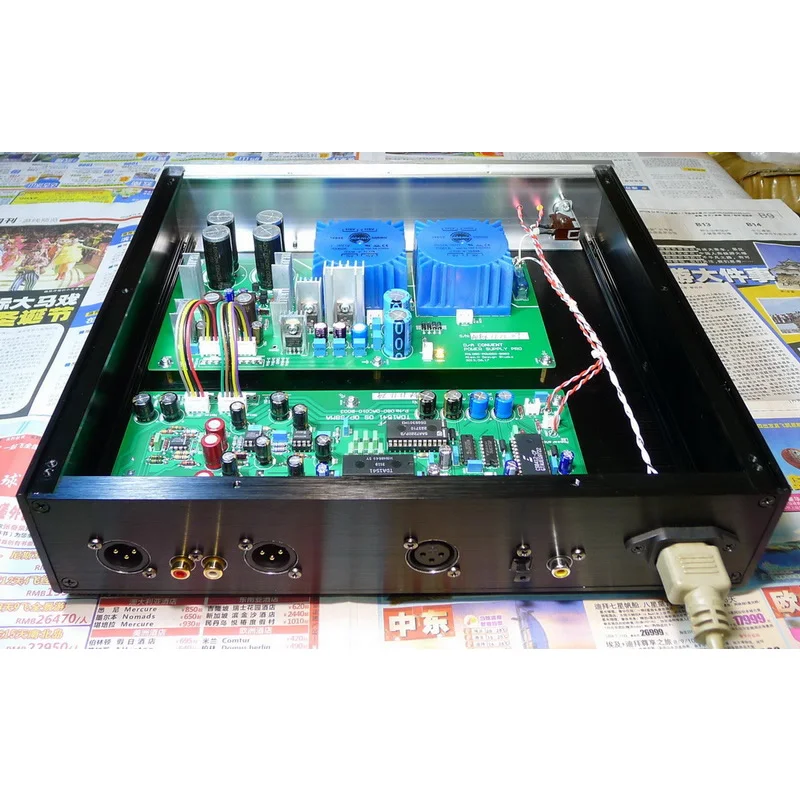

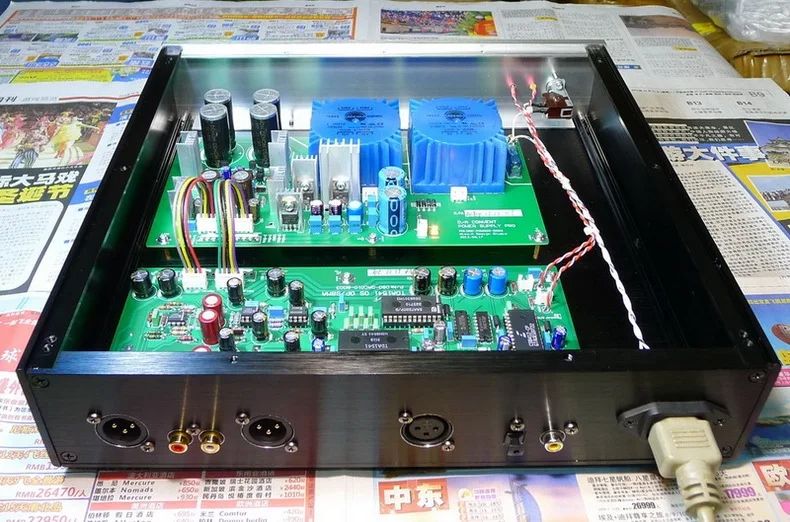

9: Отдельная плата питания 7 комплектов самостоятельного источника питания, подключенная к декодирующей части через пользовательский кабель, 7 комплектов блока питания разделены на независимый источник питания каждого IC. Улучшение разделения машины и взаимных помех. Аналоговой части используется аудио триодов, чтобы сформировать полностью дискретный высокоскоростной модуль вентилятора для источников питания. Гарантируем динамичность и скорость своей большой сцены музыки.

11: входной интерфейс I2S входит в комплект, что удобно для доступа к различным USB к коаксиальным картам с выходом 2S. Или используйте его отдельно для поворотного стола

12: заказное шасси является полностью алюминиевым шасси толщиной 8 мм и одним шасси весом 3 кг, что уменьшает резонанс машины.

13: внутренний Соединительный Кабель использует импортированный тефлоновый посеребренный кабель для предотвращения низкого качества внутреннего кабеля, в результате чего звук поврежден.

14: каждая машина посвящена поиску звука в магазине, и производственный процесс не срывается.

Другое параметры:

Входной интерфейс: коаксиальный, оптический, сбалансированный цифровой вход (AES/EBU, внутреннее переключение)

Выход интерфейс: RCA (односторонний) 2 V RMS, XLR Сделано в Китае (балансный) 4 V RMS

Источник питания: 230 В, 50 Гц/60 Гц

Размер машины: 320 × 305 × 70 мм (длина × ширина × высота)

Вес нетто: 4,3 кг,

Посылка Вес брутто: 5,8 Кг

TDA1541 ОП/S8 аналоговый ОП АМП коллокация и прослушивание Оценка:

В OP/S8 используются 6 Операционные усилители (OP), а стандартное сопряжение 2 NE5534 + 4 NE5532 больших S. Позолоченные ИС предварительно установлены на декодер. Пользователи могут переключаться на различные операционные усилители в соответствии с их предпочтениями и получать различные методы прослушивания и воспроизведения.

С 1:NE5534 (первые 2) + NE5532 (последние 4), то же самое ниже.

Используя поколение классических Операционные усилители, звук тонкий и устойчивый, высокая частота не сухая и насыщенная, средняя плотность частоты хорошая, а низкая частота слишком гладкая. Весь удобный. Очень устойчив, это мой любимый микс. Общая оценка составляет 9 точек.

С 2:OPA604 (первый 2) + NE5532 (после 4)

OPA604 с вход полевого транзистора имеет отличное разрешение, а средняя-высокая частота намного ярче, но средний-диапазон вкус более слабый, который подходит для систем с темной средней дальностью. Комплексная оценка: 8 точек

С 3:OPA604 (первый 2) + OPA2604 (после 4)

Звук коллокации намного меньше, но среднечастотная энергия ослаблена и низкочастотная конденсация не хорошая. Подходит для систем низкочастотного удобрения. Всесторонняя оценка: 7,5 точек.

С 4:NE5534 (первый 2) + OP275 (после 4)

Это также очень хорошее совпадение, звук очень близок к 1, промежуточная частота энергии лучше, но высокая частота ослаблена. Комплексная оценка: 8,5 точек

Есть больше различных комбинаций, это требует свободной комбинации фанатов, чтобы получить различные способы игры.

Декодер (DAC) сопутствующие знания:

ЦАП (декодер):

Цифровой/модульный преобразователь, устройство, которое преобразует цифровой сигнал в аналоговый сигнал. Просто поставьте, входной цифровой сигнал, выходной звуковой аналоговый сигнал, его Выходная амплитуда аналогична нашему обычному CD или DVD аудиосигналу, как правило, 2 В RMS, не может Прямая поставка динамика. Необходимо получить доступ к усилителю мощности для усиления.

Серия регулирования:

Это Регулируемый источник питания, состоящий из полностью дискретных компонентов. Он оснащен высокой скоростью, высокой регулировкой, низким коэффициентом пульсации, и используется в разделе аналогового сигнала. Звук высокочастотный и прозрачный, а низкочастотный-прочный и мощный. Способность.

ЛПФ:

Низкочастотный фильтр является незаменимым аналоговым фильтром для декодера. Без этой цепи, прямой звук sharp, sharp, и ножом.

XLR Сделано в Китае:

То есть сбалансированный выход имеет полный баланс и баланс преобразования. Преимущество заключается в том, что он может передавать сигналы на большие расстояния, уменьшать передачу электромагнитных помех и подавлять шум, создаваемый высокочастотными помехами излучения и шумом шума. Две Контурные конструкции не очень отличаются в фактическом использовании, и они используются как в сценическом оборудовании, так и в некоторых классических машинах.

DF:

То есть, цифровой фильтр, алгоритм или устройство, состоящее из цифрового мультипликатора, adder и блока задержки. Функция цифрового фильтра-выполнение арифметической обработки на цифровом коде входного дискретного сигнала для достижения цели изменения спектра сигнала. Это важно в дизайне декодирования. Добавление цифрового фильтра может улучшить SN + и уменьшить THD. Улучшите высокочастотные искажения и т. Д.

ОП (ОП АМП):

ОП, которую мы часто называем, относится к оп-усилителю, который является полным именем операционного усилителя. Этот компонент широко используется в области электроники. Вентиляторы используют аудио-тип Операционные усилители, и более известными являются OPA627, OPA2604, OPA2134, AD797, LME49720, LME49710 и так далее.
