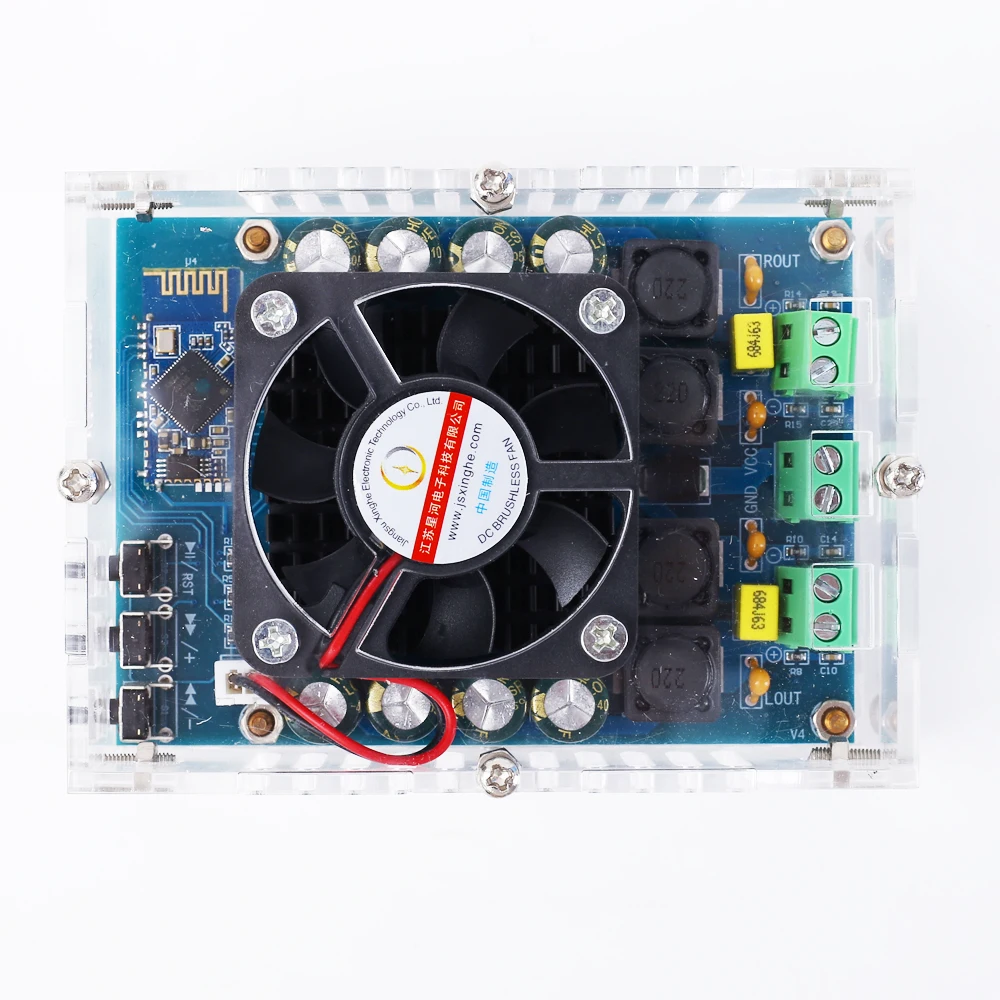

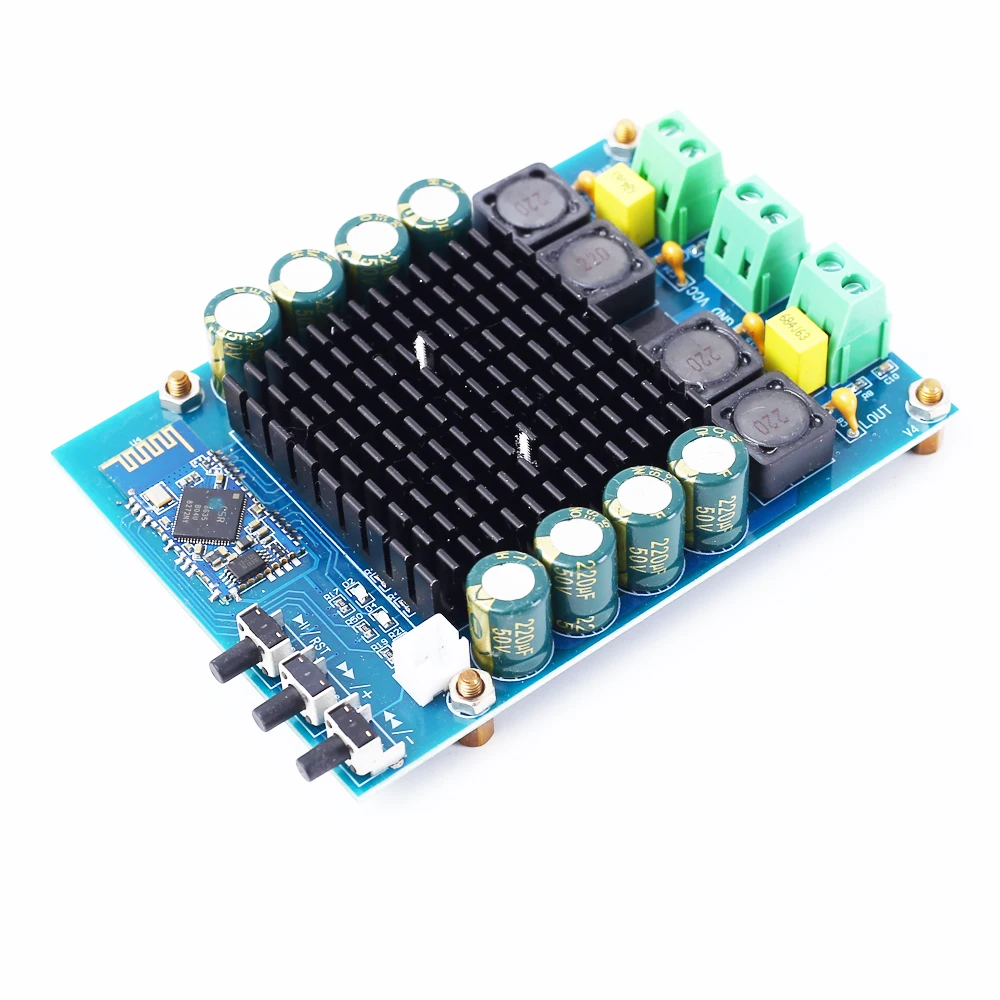

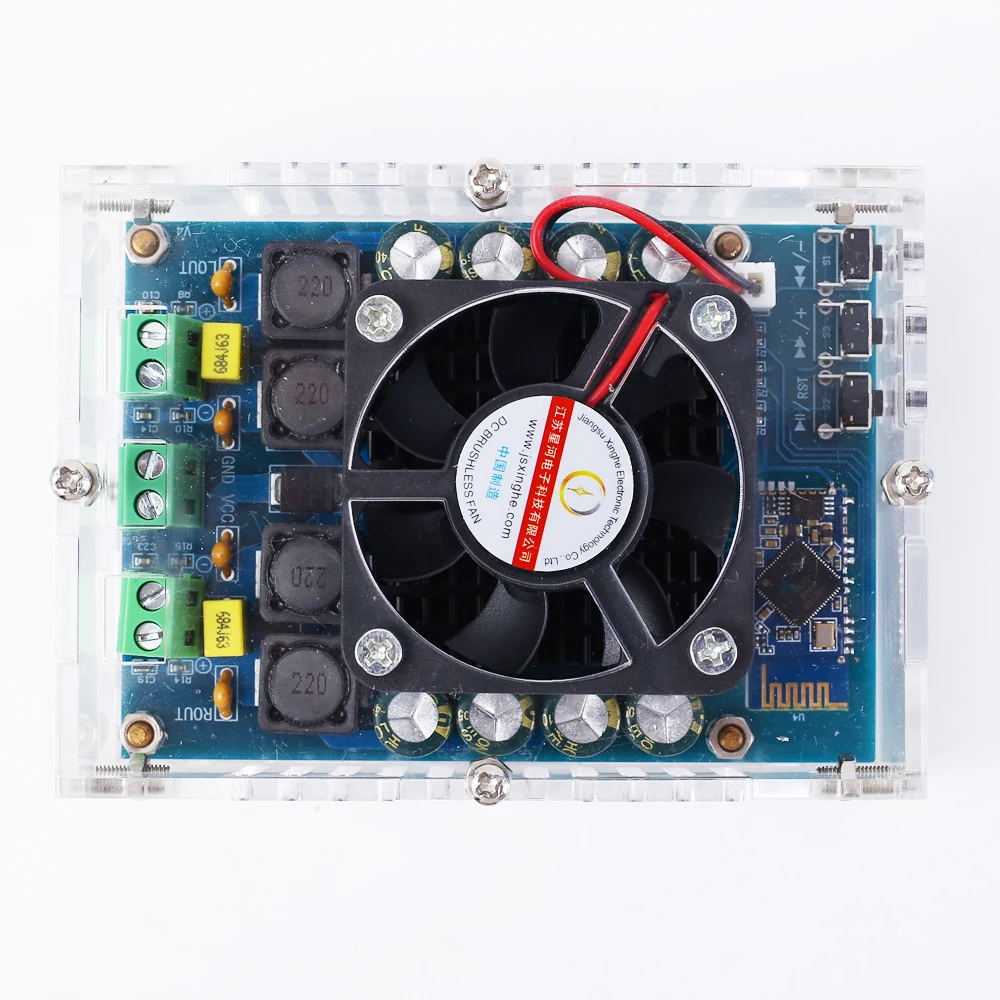

TDA7498 100W+ 100W Bluetooth аудио цифровой стереоусилитель модуль DC 12V 24V беспроводной Bluetooth приемник

1. Описание:

XH-A103-это высокомощная Bluetooth цифровая плата усилителя мощности. Он имеет встроенный модуль усилителя, который можно подключить непосредственно к динамику. Он интегрирует функции декодирования голосовых файлов и усилителя мощности. Входной звуковой сигнал от беспроводного устройства Bluetooth. Максимальная поддержка динамиков 2 шт. 100 Вт. Автоматическое управление температурой, когда выходная мощность большая, вентилятор автоматически начинает работать, уменьшая температуру работы модуля.

2. Особенности:

1> Встроенный модуль декодирования

2> Встроенный модуль усилителя

3>. Поддержка беспроводного управления Bluetooth

4>. Поддержка вентилятора

5> стерео двухканальный выход

6>. Регулируемый объем

7>. Высокая мощность выхода

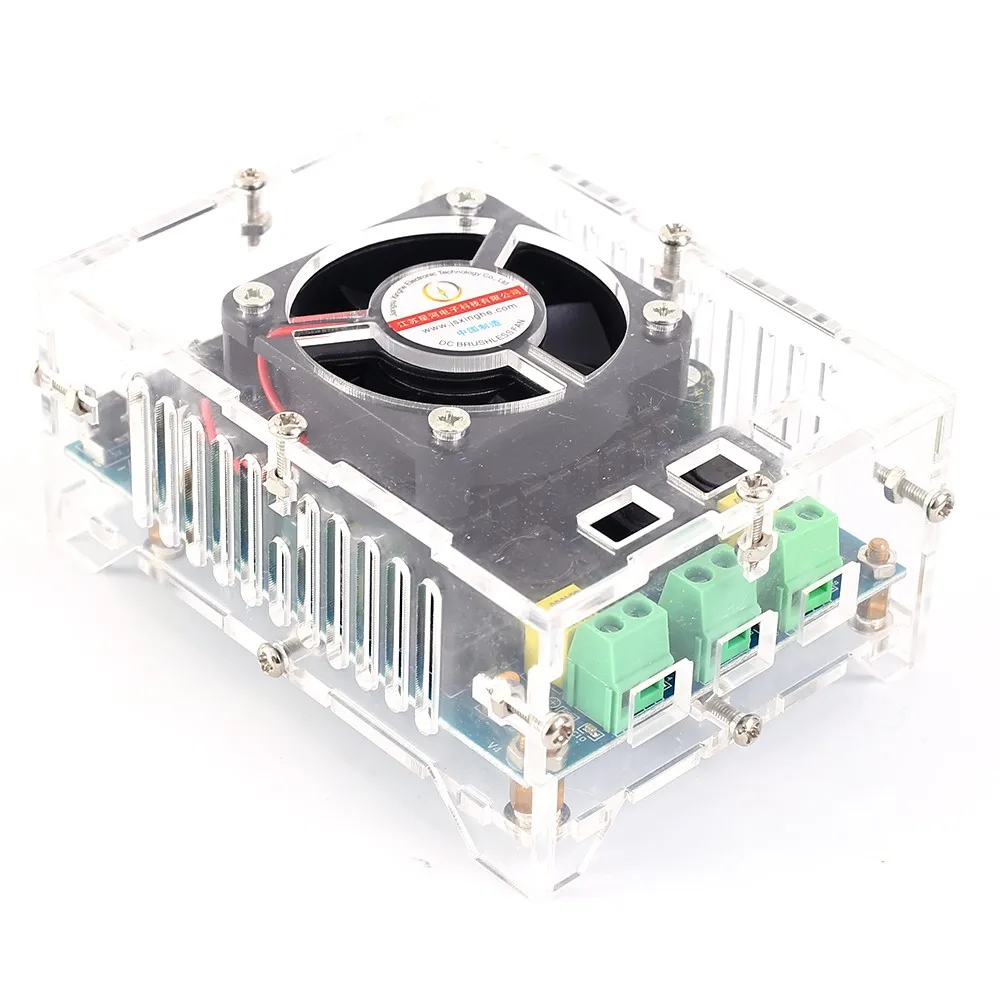

8>. Прозрачная акриловая оболочка

3. Параметры:

1>. Товар: XH-A103 высокой мощности Bluetooth цифровой усилитель мощности

2>. Модель: XH-A103

3> Напряжение питания: DC 12 V-32 V

4> Выходная мощность: 100 Вт * 2

5>. Выходной канал: 2CH

6>. IC управления: TPA7498

7> Выходное сопротивление: 4 ~ 8 Ом

8>. Класс: Класс D

9>. Аудиовыход: стерео

10>. Рабочая температура:-40 ℃ ~ 85 ℃

11> Рабочая влажность: 5% ~ 95% RH

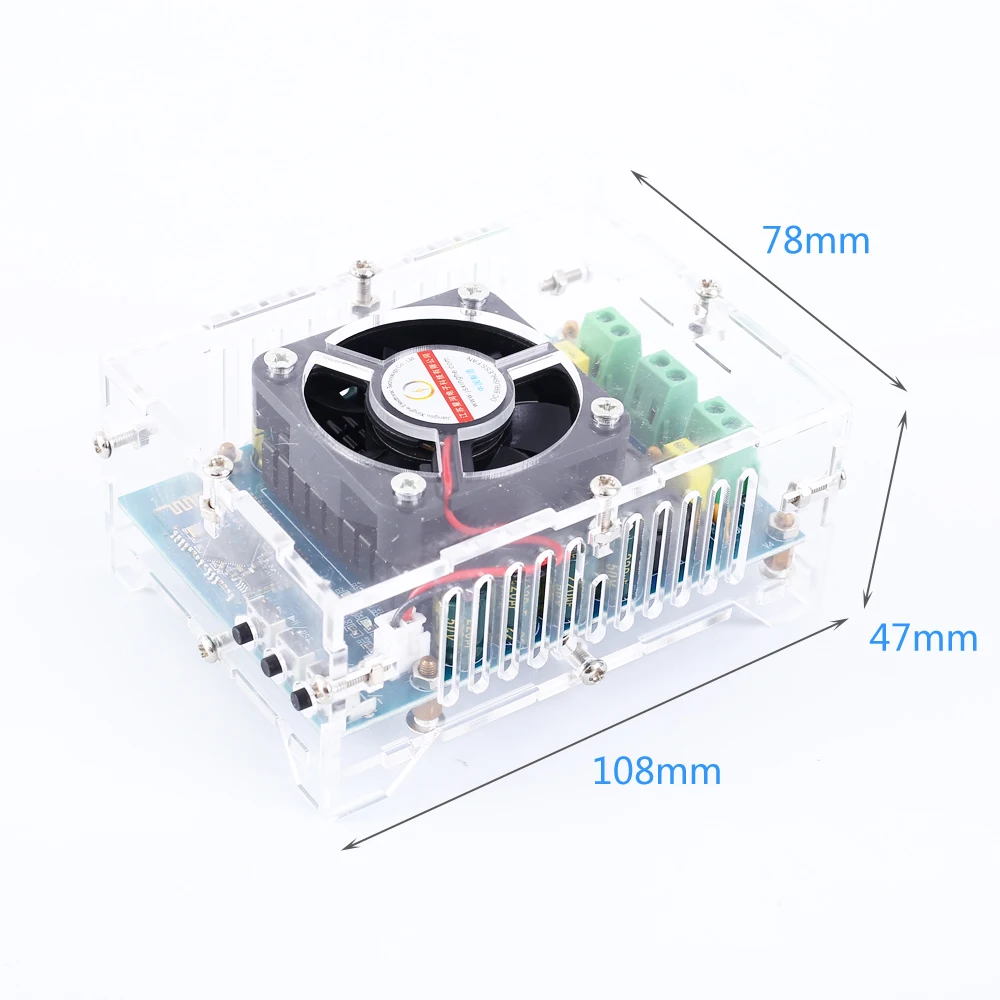

12>. Размер модуля (установлен): 108*78*47 мм

4. Описание кнопки:

1>. Кнопка-: используется для выбора предыдущей музыки или уменьшения громкости. Короткое нажатие для выбора воспроизведения предыдущей музыки. Длительное нажатие для уменьшения громкости.

2>. Кнопка +: используется для выбора следующей музыки или увеличения громкости. Короткое нажатие для выбора воспроизведения следующей музыки. Длительное нажатие для увеличения громкости.

3>. Кнопка RST: используется для воспроизведения или паузы музыки.

5. Использование шагов:

1>. Подключите рабочий источник питания и динамик, как показано на диаграмме проводки.

2>. Включите Bluetooth в телефоне.

3>. Найдите bluetooth-устройство XH-Electronics и выберите подключение.

4>. Синий светодиодный индикатор включится, если соединение успешно.

5>. Воспроизведение музыки и наслаждайтесь!

6. Примечание:

1>. Используйте соответствующий динамик, чтобы убедиться, что голос воспроизводится правильно.

2>. Не Переворачивайте входной провод, иначе он повредит модуль или динамик.

7. Применение:

1>. Сделай Сам спикер

2>. Замена ремонта

3>. Радиовещание

4>. Электронный любитель

5>. Устройство Bluetooth

6>. Bluetooth-динамик

8. Посылка:

1>. 1 шт. XH-A103 высокой мощности Bluetooth цифровой усилитель мощности
