Тензодатчик 10 кг датчик веса электронные кухонные весы+ HX711 AD весовой модуль

Описание

Описание:
4 провода, простота в использовании, плюс напряжение привода 5-10 В, прямой выход в качестве сигнала напряжения из-за изменения силы.
Ссылки на учебные материалы и библиотеки: https://www.instructables.com/id/Scale-With-5kg-Load-Cell-and-HX711-Amplifi/ или https://github.com/aguegu/ardulibs/tree/master/hx711
Работает для raspberry pi

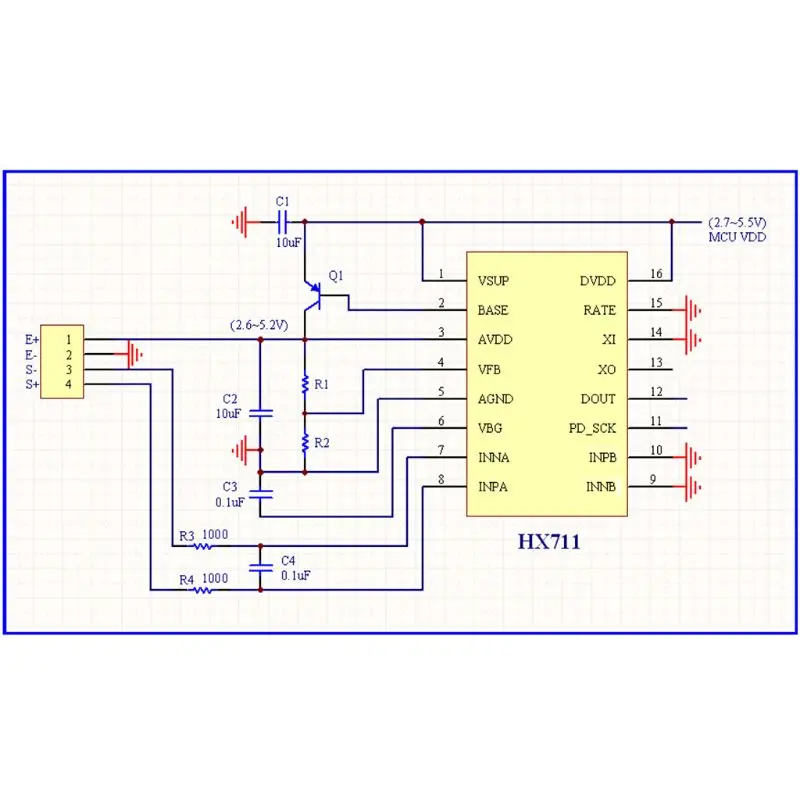

Модуль использует 24 высокоточных A/аналого-цифрового преобразователя с чипом hx711, предназначен для высокопроизводительных точные электронные весы и дизайн, с двумя аналоговые входные каналы, внутренний Программируемый коэффициент усиления встроенный усилитель мультипликатор 128.
Входная цепь может быть настроена для обеспечения мостового электрического моста напряжения (например, давления, веса) модель датчика является идеальным высокоточным, недорогостоящим фронтальным модулем
Два выбираемых дифференциальный вход каналы
Технические параметры
Диапазон: 0-10 кг
Чувствительность на выходе: 1,0 ± мВ/в
Нулевая Выходная мощность: ± 0,1 мВ/в
Нелинейный: 0.05%; f
Lag: 0.05%; f
Повторяемость: 0.05%; f
Ползучие: 0.05% Ф. С/3 мин
Выходное сопротивление: 1000±5% Ом
Дрейф нулевой температуры: 0.05% Ф. С/10 °C
Температура Чувствительность дрейф: 0.05% Ф. С/10 °C
Размер тензодатчика: 81*13,5*13,5 мм/3,18*0,53 * 0.53in
Свинцовый кабель
Мотивация положительная: красный
Стимул отрицательный: зеленый
Сигнал положительный: черный
Сигнал отрицательный: белый
Примечание:
Возможны незначительные отклонения на 1-3 мм вследствие измерений вручную. Спасибо!
Один конец датчика фиксируется винтовым отверстием, другой конец находится в плавающем состоянии, а Гравитация применяется в направлении, указанном этикеткой.
Особое внимание следует обратить, чтобы не нажимать непосредственно на белую резиновую часть, чтобы избежать повреждения сенсора.
Посылка включает в себя:
1 * масса элемента груза Сенсор
1 * HX711 модуль
