Описание
Описание:4 провода, простота в использовании, плюс напряжение привода 5-10 В, прямой выход в качестве сигнала напряжения из-за изменения силы.
Ссылки на учебные материалы и библиотеки: https://www.instructables.com/id/Scale-With-5kg-Load-Cell-and-HX711-Amplifi/ или https://github.com/aguegu/ardulibs/tree/master/hx711
Работает для raspberry pi
Модуль использует 24 высокоточного преобразователя A/D чип hx711, предназначен для высокоточных электронных шкал и дизайна, с двумя аналоговыми входными каналами, внутренний программируемый усилитель усиления интегрированный мультипликатор 128.
Входная цепь может быть настроена для обеспечения мостового электрического моста напряжения (например, давления, веса) модель датчика является идеальным высокоточным, недорогостоящим фронтальным модулем
Два выбираемых дифференциальных входных канала
Технические параметры
Диапазон: 0-10 кг
Чувствительность на выходе: 1,0 ± мВ/в
Нулевая Выходная мощность: ± 0,1 мВ/в
Нелинейный: 0.05%; f
Lag: 0.05%; f
Повторяемость: 0.05%; f
Ползучие: 0.05% Ф. С/3 мин
Выходное сопротивление: 1000±5% Ом
Дрейф нулевой температуры: 0.05% Ф. С/10 °C
Температура Чувствительность дрейф: 0.05% Ф. С/10 °C
Размер тензодатчика: 81*13,5*13,5 мм/3,18*0,53 * 0.53in

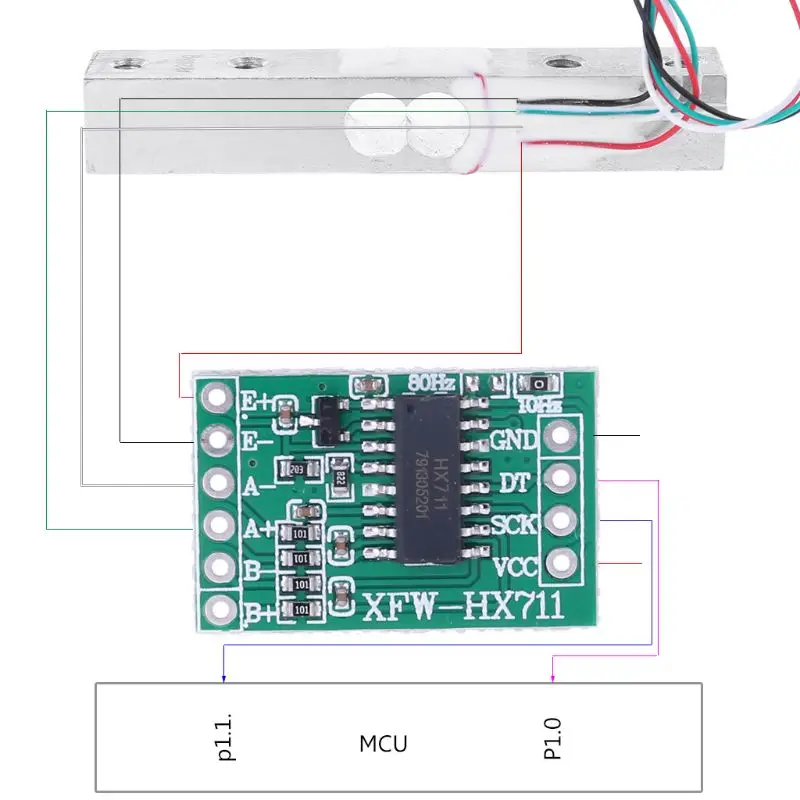

Свинцовый кабель
Мотивация положительная: красный
Стимул отрицательный: зеленый
Сигнал положительный: черный
Сигнал отрицательный: белый
Примечание:
Возможны незначительные отклонения на 1-3 мм вследствие измерений вручную. Спасибо!
Один конец датчика фиксируется винтовым отверстием, другой конец находится в плавающем состоянии, а Гравитация применяется в направлении, указанном этикеткой.
Особое внимание следует обратить, чтобы не нажимать непосредственно на белую резиновую часть, чтобы избежать повреждения сенсора.
Посылка включает в себя:
1 * датчик веса тензодатчика
1 * HX711 модуль
Характеристики
- Бренд
- Shanwen
- Объем
- normal
- Номер модели
- 94PC9FF100174
