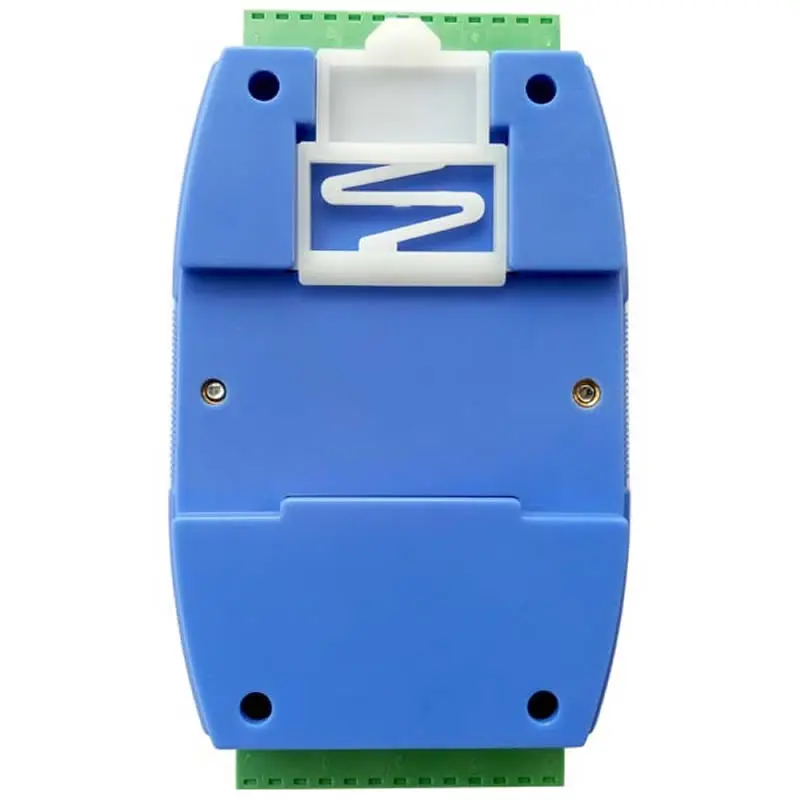

Термопара Платиновый резистор медный сопротивление температура аналоговая развязка между каналами гибридный модуль modbus (от 6151 руб.)

Описание

Краткая информация

Пожалуйста, обратите внимание, что вы требуете при заказе:

8 типов термопар (J, K, T, E, R, S, B, N, none)

4 ТипыТермальность сопротивления (PT100,PT1000,CU50,CU100, none)

2 ТипыВвод тока (+20mA,4~20mA, none)

2 ТипыНапряжение вход (±1 V,±5 В/10 в, нет)

MB8ARTEightВысокоточный смешанный модуль обработки сигналов может собрать аналоговые данные.+20mA,4-20mA,+15mV,+100mV,+1 V)ВосемьВид и регулятор температуры с термопарным(J/K/T/E/R/S/B/N),2Платиновый резистор (PT100,PT1000,CU50,CU100Многие другие сигналы, и могут быть объединены с каждым входным канальный сигнал типа. Собранные аналоговые данные сигнала изолированы.RS485Выход интерфейса; утверждение модуляModbus-RTUСвязь может быть адаптирована кPLC,Бустет DCSИ различные настройки программного обеспечения.

Входной сигнал VGA, Процессор, потребляемая мощность andRS485 коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляя все виды серийного режима и вмешательства общего режима, обеспечивая точность данных но также обеспечивает надежную работу модуля.

MB8ARTМодуль используется в основном для измерение температуры и применения различных аналогового входного сигнала типа. Он может широко использоваться в производстве железа и стали, термической обработке металла, химической промышленности, металлургии, обработки стекла, контроля температуры инъекций, табака, медицины, автоматизации оборудования и так далее.

Характеристика 8Дорожный смешанный вход сигнала (термопара, Платиновый резистор и аналог).Типы входных сигналов каналов могут быть установлены в соответствии с их потребностями.. Термопара, тепловое сопротивление andFour-20mA вход имеют функцию обнаружения и обнаружения поломок, что удобно для отладони и обслуживания на месте. Полный дифференциальный вход, и каждый канал изолирован друг от друга. Высокоточное Обнаружение сигнала: высокая precisionTwo4 бит AD и ссылка на напряжение, ссылка на напряжение температурный коэффициент 10PPM/Цельсия. Независимая высокоточная Компенсация холодного конца с точностью + 0,5 C. Безопасность: сбор сигналов, выход сигнала, источник питания, связь RS485 и электрические сигналы изолированы друг от друга. Принятие стандартный протокол передачи данных Modbus-RTU, RS485 сигнал связи выходной интерфейс принимает перенапряжения и перегрузки по току держатель для телефонов с двойной защитой. Тип входного сигнала и формат связи можно установить по. Защита от полярности входного сигнала и защита от перенапряжения. Техническими показателями

Проект	Параметр
AI Входной сигнал	ОдинВход канал: 8 способ дифференциальный вход.Inter развязка между каналами ДваНапряжение изоляции между каналами: Three00V ТриВход Тип сигнала: 8 Типы термопар (J, K, T, E, R, S, B, N) 4 ТипыТермальность сопротивления ( PT100, PT1000, CU50, CU100) 2 ТипыВвод тока ( + 20mA, 4~20mA) 2 ТипыНапряжение вход ( + 15mV, + 100mV, + 1 V) ЧетыреРежим настройки: через Настройку программного обеспечения, текущий вход также требует перемычек на короткой печатной плате. ПятьЦикл сканирования: 8 каналов собираются каждые 500 мс. SixADРазрешение: 24 бит. СемьОбнаружение сигнала цепи и защиты входного напряжения: 1000 в
RS485 Связь выход	ОдинПротокол связи: Стандартный MODBUS-RTU. ДваРасстояние связи: 9600bps 1200 метров. ТриКоммуникационная среда: обычная витая пара, больше или равна 0.5мм2. ЧетыреИнтерфейс Тип: изолированный RS485 коммуникации, а выходная мощность Интерфейс принимает перенапряжения и перегрузки по току держатель для телефонов с двойной защитой. ПятьСкорость передачи: 1200BPS, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps 57600bps, 115200bps. 6.Контрольный бит: Нет проверки, проверки четности, нечетная проверка. СемьБит данных и стоп-бит: 8 бит данных и 1 бит стоп-бит, эти два параметра не регулируются. ВосемьМощность вход и RS485 изоляции цепи защита от перенапряжения: 1000 V. ДевятьРежим настройки: адрес модуля, скорость передачи данных, бит паритета можно установить по.
Размер модуля	ОдинОдиночный размер модуля: L104mm * H72mm * H26mm ДваТерминал и направляющая коробка Размеры: L124mm * W72mm * H45mm
Установка метод	Стандартный 35 мм DIN руководство с установкой рейки
Рабочая среда	ОдинТемпература:-10 ~ + 55 C ДваВлажность: от 35 до 85% (без конденсации)
Рабочее Электропитание	1Напряжение питания: от 10 в до 30 в широкий диапазон источника питания, Защита полярности с блоком питания 2Потребляемая мощность: менее 2 Вт
Точность измерения	Вход типа	Диапазон измерений	Разрешение дисплея	Точность
	Регулятор температуры с термопарным	J(-200 ~ 1200 C)	0.1C	0,4 градусов по Цельсию
		K(-200 ~ 1370 C)
		T(-200 ~ 400 C)
		E(-200 ~ 950 C)
		R(-20 ~ 1750 C)		0,6 градусов по Цельсию
		S(-20 ~ 1750 C)
		B(600 ~ 1800 градусов Цельсия)
		N(-250 ~ 1300 C)		0,4 градусов по Цельсию
	Холодный конец компенсация	-2080 градусов по Цельсию	0,1Градусов по Цельсию	<1 градусов по Цельсию
	Термальность сопротивления	PT100(-200 ~ 850 C)	0,1Градусов по Цельсию	+ 0.1FS
		PT100(-200 ~ 850 C)	0,1Градусов по Цельсию	+ 0.1FS
		CU50(-50 ~ 150 C)	0,1Градусов по Цельсию	+ 0.1FS
		CU100(От-50 до 150 градусов Цельсия)	0,1Градусов по Цельсию	+ 0.1FS
	Входной ток	+ 20mA и 4 ~ 20mA	0.001mA	+ 0.1FS
	Напряжение вход	+ 15mV	0.001mV	+ 0.1FS
		+ 100mV	0.01mV	+ 0.1FS
		+ Жесткий диск на 1 V	0,0001 V	+ 0.1FS
