| Основная информация |
| Серия продукта |
| Easy9 |
| Название продукта |

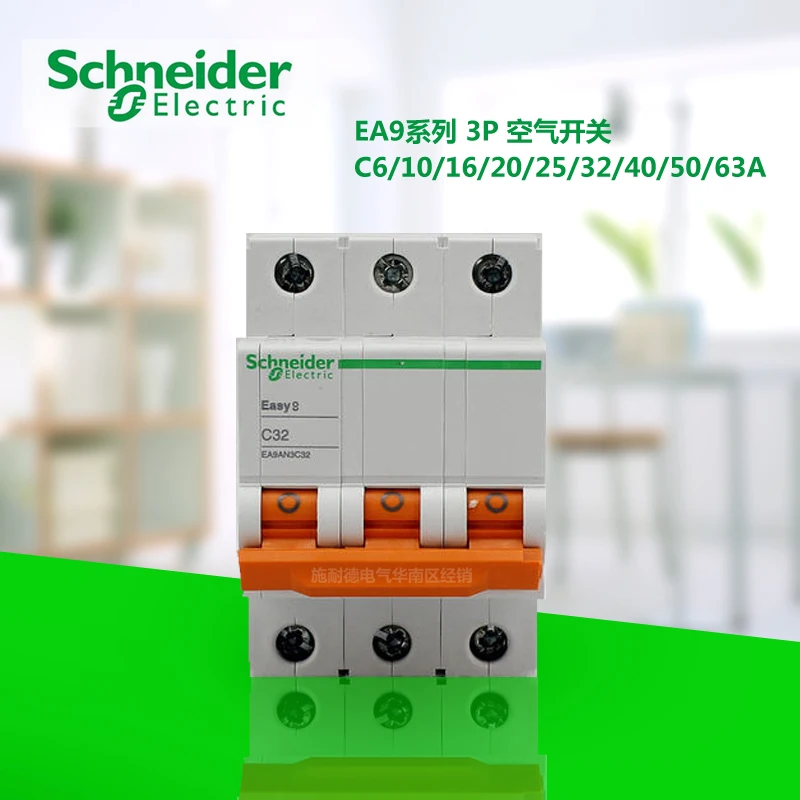

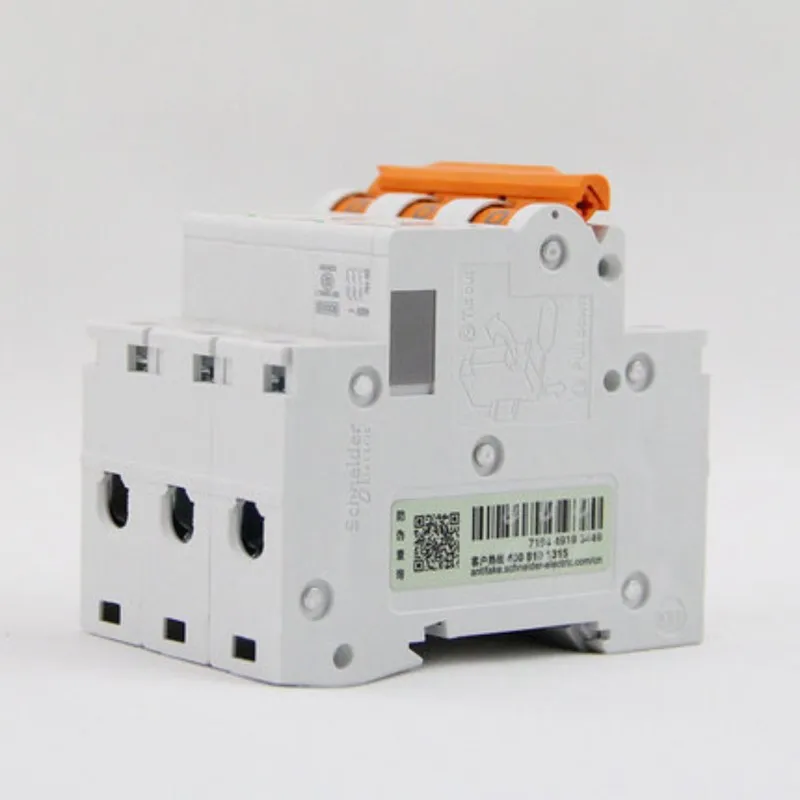

| EA9AN переменного тока выключатель |
| Продукт короткое название |
| EA9AN |
| Тип продукта |
| Миниатюрный автоматический выключатель |
| Приложений |
| Защиты распределения |
| Номинальный ток [В] |
| 63 А при 30 °C |
| Количество полюсов |
| 3 P |
| Туда и обратно кривой |
| C |
| Дополнительная информация |
| Номинальное рабочее напряжение [Ue] |
| 230/400 В переменного тока 50 Гц |
| Сеть Тип |
| Переменного тока |
| Частота сети |
| 50 Гц |
| Кол-во защита палки |
| 3 |
| Тип крепления |
| Термальность Магнитный |
| Магнитный поездки концевой |
| 5. .. 10 x в |
| Отключающая способность |
| 6 ка Icn при 230/400 В переменного тока 50 Гц |
| Используйте разрывную способность [Ics] |
| 6 ка 100%-400 В переменного тока 50 Гц |
| Предельный ток разряда |
| 300% |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 6 кВ |
| Функция изоляции |
| Применяться |
| Управление типа |
| Ручка |
| Свяжитесь с индикацией положения |
| У |
| Местного сигнала индикация |
| Индикация ВКЛ/ВЫКЛ |
| Категория перенапряжения |
| Характеристическая вязкость полимера |
| Срок службы |
| 20000 раз |
| Электрическая жизнь |
| 10000 раз |
| Установка типа |
| Блокировка защелка Замковая |
| Установка метод |
| C креплением на рейке DIN |
| Цвет |
| Ручка: оранжевая (RAL 2003) |
| Светильник: серебристо-белый (Pantone 7541C |
| ) |
| Проводка Емкость |
| Клеммные блоки туннеля-<= 35 мм² |
| Затяжки |
| 3,5 нм верхняя или Нижняя проводка |
| Ширина (несколько 9 мм) |
| 6 |
| Высота |
| 81 мм |
| Ширина |
| 53,1 mm-0.30. .. 0,75 мм |
| Глубина |
| 70 мм |
| Вес продукта |
| 340 кг |
| Окружение |
| Соблюдении всех стандартов |
| IEC 60898-1 |
| GB 10963,1 |
| Сертифицированный продукт |
| CCC |
| Влажную термостойкость |
| 2 |
| Относительная влажность |
| 95% при 55 ° C |
| Рабочая температура |
| -30 см. .. 70 ° C |
| Окружающая температура хранения |
| -40… 85 °C |
