TLC2201 TIA transimpedance модуль измерения слабых токов IV преобразователь предусилителя кремниевый светильник обнаружения

PA трансимпедансные усилитель

Модуль разделен на 2 версии: одна панель питания и двойная панель питания.

Вдвое большая мощность версия имеет Входное регулировочный, отзывы с помощью «Т» Тип отзывы сети, выход центр напряжение регулируется.

Смещение входного сигнала одиночной версии питания составляет около 1/2VCC, и выходное напряжение центральной точки составляет 1/2VCC напряжение.

Во-первых, обзор

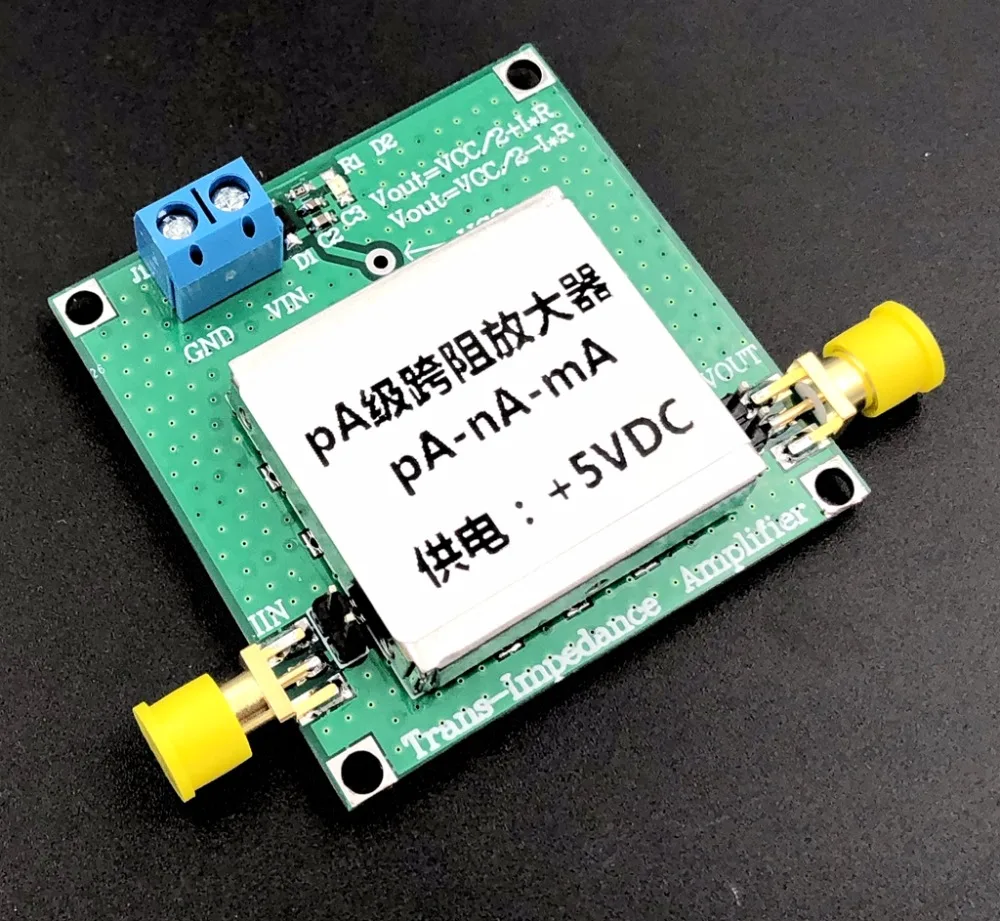

TIA transimpedance слабый модуль измерения тока; преусилитель преобразования IV; кремниевое оптическое Обнаружение pA-nA-mA;

Модуль измерения тока ультра-высокой точности, диапазон: 10 pA до 2mA (предельные параметры); подходит для личного проекта быстрого развития; принцип проверки; измеряются через 6-and-a-half инструменты, мультиметр Teck (DMM4050), цифровой измеритель источника Geely (2363A).

С помощью типичного метода соединения цепи поперечного сопротивления IV можно осуществить Измерение тока с наивысшей точностью в основном под современным техническим уровнем.

Ток смещения основного чипа составляет 1 ПА, а операционный усилитель от рельса до рельса отличается высокой точностью. Входное напряжение требует только положительного напряжения (отрицательное напряжение не требуется).

"Положительный и отрицательный входной ток" версия: входной ток может быть положительным или отрицательным. В противном случае направление может быть включено только в соответствии с указанным током.

Хотя принцип аналоговой цепи очень прост, сделать это очень трудно.

После многих улучшений схема доступна и имеет отличную производительность.

Формула выходного напряжения Vout и входного тока I: Vout = VCC/2 + I * R;
