TM016 Светодиодная панель регулировки яркости подсветки 220 В 200 Вт Высокое напряжение 100-240VAC вход 0-10 в затемнение настенная панель Ручной светодиодный диммер

Название: Сенсорная панель 0-10 в выходной диммер

Модель: TM016

Обобщение

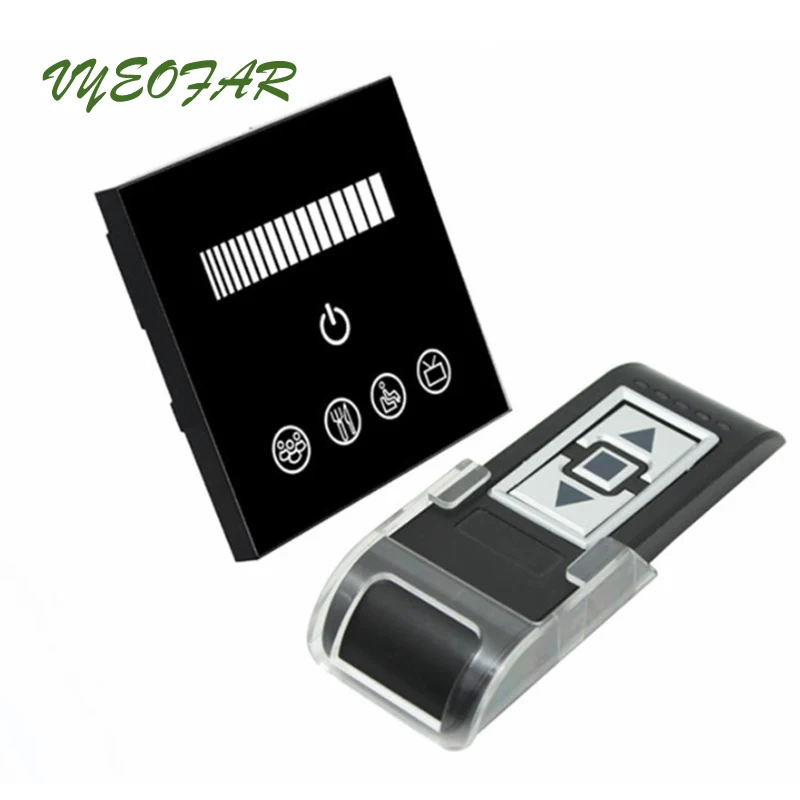

Контроллер TM016-это своего рода Диммер 0-10 В, независимо разработанный нашей компанией, в сочетании с беспроводным пультом дистанционного управления и сенсорным затемнением. С дизайном стеклянной панели, красивый, модный внешний вид. Высокоточная сенсорная панель для планшета с чипом управления, повышает чувствительность сенсора и уменьшает спутанное срабатывание. Используя функцию беспроводного управления, увеличивая гибкость управления, контроллер может также достичь двух удаленных рабочих с контроллером одновременно. Удобно использовать, использовать программное обеспечение, чтобы соответствовать коду, и увеличить удаленную адаптацию, предложить более удобные, безопасные, удобные интеллектуальные лампы, управляющие эффект, чем стандартные лампы контроллера. Оптимизируя чувство людей к лампе, привнесите новую и комфортную среду освещения.

Технические параметры

● Рабочее напряжение: 90 ~ 240 В переменного тока/50 ~ 60 Гц

● Выходное напряжение: 90 ~ 240 В переменного тока/50 ~ 60 Гц

● Выходной сигнал: 0-10 в

● Рабочая температура:-20-60 ℃

● Рабочее энергопотребление: <3 Вт

● Внешние размеры: l86× w86× H36 мм

●Packing Размер: L195×W155×H60mm

● Вес нетто: 154 г

● Вес брутто: 263 г

● Удаленное Расстояние: <20 метров

● Выходная мощность: <200 Вт

● 0-10 в выходной ток: <15мА

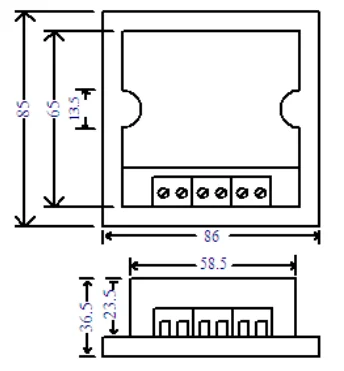

Внешний размер

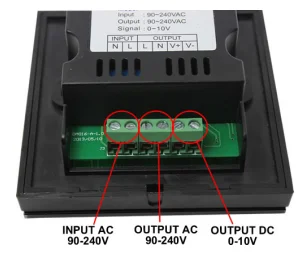

Интерфейс Технические характеристики

Входной сигнал

L: входная мощность обжига провода, диапазон напряжения 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

N: вход питания с нулевым проводом, диапазон напряжения 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

Выход

L: релейный выходной обжимной провод, (Соединительный Пожарный интерфейс 0-10 в диммер мощности) Выходное напряжение 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

N: выход реле нулевой провод, (подключение нулевого интерфейса 0-10 в диммер мощности) Выходное напряжение 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

V +: выход 0-10 V анод сигнала;

V-: выход 0-10 В сигнальный катод;

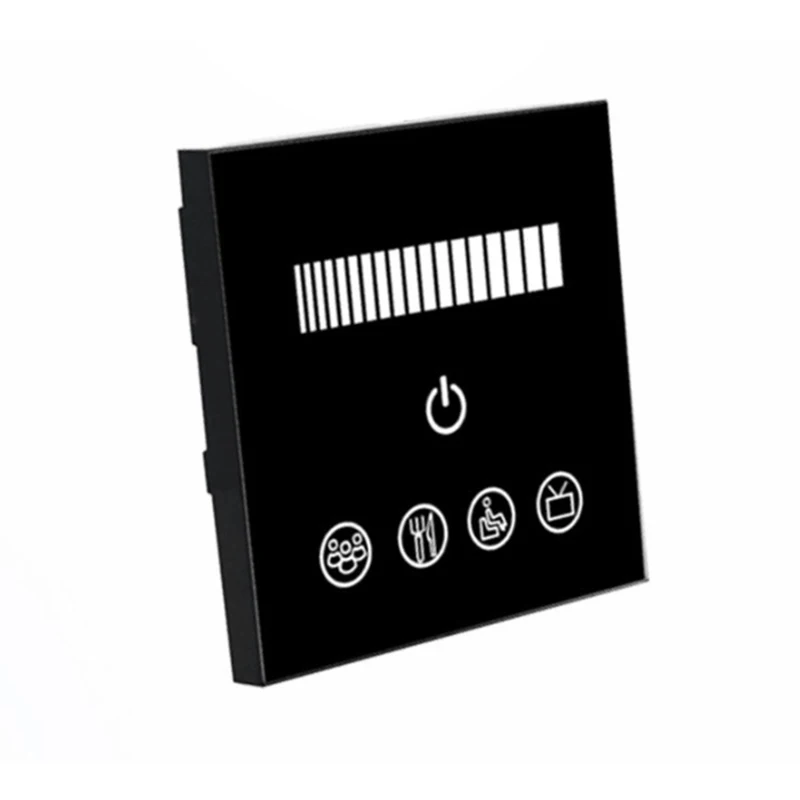

Ключевое Описание:

Этот продукт имеет возможности хранения четырех сцен, он может удовлетворить различные потребности пользователя. В соответствии с их потребностями, пользователь может установить Тип вывода связанных сцен, когда нужно позвонить в любую сцену, вам просто нужно нажать на сцену, которую вы установите, чтобы позвонить на сцену, это очень удобно. Этот продукт имеет шесть кнопок и один пульт дистанционного управления, прост в эксплуатации и прост в использовании. Он принимает компьютерные цифровые чипы, с высокой надежностью, точностью, в то же время, он имеет функцию длительного пресса и короткого пресса, может значительно уменьшить неправильное использование.

: Управление скользящей планкой: Регулировка яркости света, в случае открытия зуммера, каждая операция, когда отпускаете, вы можете услышать «di», что означает, что операция эффективна.

: Сцена 1:

Длительное нажатие: Храните ток, свет включен; в случае открытия зуммера, «Диди» зуммера, который был сохранен значение тока выходного напряжения, отпустите руку, соответствующий светодиодный индикатор загорится; если звонок выключен, нажмите на 5s, затем вы можете отпустить руку, Соответствующий светодиодный свет.

Короткое нажатие: Переключение на сохраненную сцену, нажимаемый индикатор кнопки будет светиться, когда звуковой сигнал включен, вы можете услышать «di» зуммер.

Вид 2:

Длительное нажатие: Храните ток, свет включен; в случае открытия зуммера, «Диди» зуммера, который был сохранен значение тока выходного напряжения, отпустите руку, соответствующий светодиодный индикатор загорится; если звонок выключен, нажмите на 5s, затем вы можете отпустить руку, Соответствующий светодиодный свет.

Короткое нажатие: Переключение на сохраненную сцену, нажимаемый индикатор кнопки будет светиться, когда звуковой сигнал включен, вы можете услышать «di» зуммер.

Сцена 3:

Длительное нажатие: Храните ток, свет включен; в случае открытия зуммера, «Диди» зуммера, который был сохранен значение тока выходного напряжения, отпустите руку, соответствующий светодиодный индикатор загорится; если звонок выключен, нажмите на 5s, затем вы можете отпустить руку, Соответствующий светодиодный свет.

Короткое нажатие: Переключение на сохраненную сцену, нажимаемый индикатор кнопки будет светиться, когда звуковой сигнал включен, вы можете услышать «di» зуммер.

Сцена 4:

Длительное нажатие: Храните ток, свет включен; в случае открытия зуммера, «Диди» зуммера, который был сохранен значение тока выходного напряжения, отпустите руку, соответствующий светодиодный индикатор загорится; если звонок выключен, нажмите на 5s, затем вы можете отпустить руку, Соответствующий светодиодный свет.

Короткое нажатие: Переключение на сохраненную сцену, нажимаемый индикатор кнопки будет светиться, когда звуковой сигнал включен, вы можете услышать «di» зуммер.

: Переключатель включения/выключения. Когда переключатель контроллера включен, подсветка выключена, и восстановление в состоянии перед выключением, в данный момент, операции других клавиш эффективны, он может выполнять работу всех функций. Теперь, долго нажмите этот ключ для более чем 5s может открыть и закрыть зуммер. Когда контроллер выключен, подсветка загорится, он не может выполнить вышеуказанную работу, может только выполнить переключатель включения/выключения;

Описание ключа дистанционного управления:

Кнопка включения/выключения, вы можете включить/выключить диммер в любом состоянии при включении питания; если звуковой сигнал открывается, зуммер будет масштабироваться один раз в короткое время, за 10 секунд до включения питания, независимо от того, что контроллер включен/выключен, долгое нажатие клавиши может совпадать с кодом.

Повышенная яркость ключа, в состоянии запуска, каждый раз, когда короткое нажатие этого ключа, яркость добавить 1 уровень, яркость будет быстро увеличиваться с длительным нажатием до 255;

Минус клавиша яркости, в состоянии запуска, каждый раз короткий Нажмите эту кнопку, яркость минус 1 уровень, яркость быстро уменьшится при длительном давлении до 1;

Код работать

Контроллер может одновременно использовать два пульта дистанционного управления. В течение 10 секунд после включения питания, долгое нажатие кнопки включения/выключения на пульте дистанционного управления более 3 секунд будет совпадать с кодом, в первый раз совпадение кода успешно загрузка света мигает три раза, второй раз совпадают с кодом, успешно загружает огни мигает 6 раз, Позже каждый раз совпадающий код будет заменен на пульт дистанционного управления заранее.

Типичные области применения

Установка метод

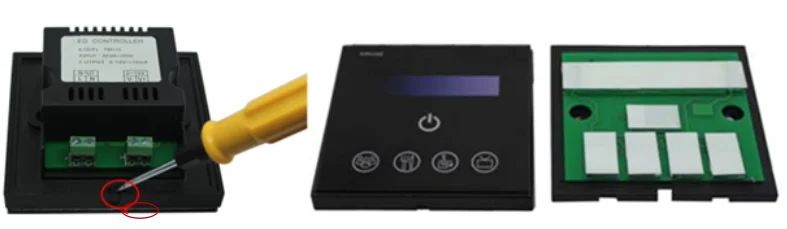

1. Как показано на рисунке, используйте отвертку, чтобы аккуратно зазорить сенсорную панель, возьмите панель;

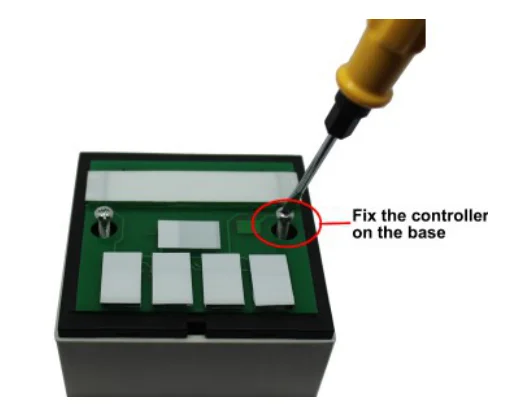

2. Закрепите основание контроллера в 86 × 86 Монтажная коробка (клиентам нужно купить Монтажная коробка самостоятельно) на стене с помощью винтов, как показано на рисунке:

3. Поместите стеклянную панель на Монтажная коробка, пока это не будет выполнено, как показано ниже:
