TMS320F28027F DSP макетная плата неиндуктивный PMSM BLDC мотор UAV InstaSPIN-FOC

Описание

# PC Конец детский Видео демонстрация для 28027F Плата управления и Мотор привод доска нечувствительный FOC управления 1 кВт pmsm двигатель регулировка скорости, вперед и отрицательное вращение #

Средняя часть описания наконечников имеет 28027F неиндуктивный FOC вариант разработки двигателя, и BLDC и PMSM 24 V 48 V 110 V 160 V 220 V и другие уровни напряжения могут осуществить неиндуктивный контроль привода.

28027FИспользуя TI встроенный алгоритм InstaSPIN-FOC, можно использовать для определения параметров мотора, без контроля индуктивности двигателя, нулевой FOC алгоритм основания также может быть контролирован!

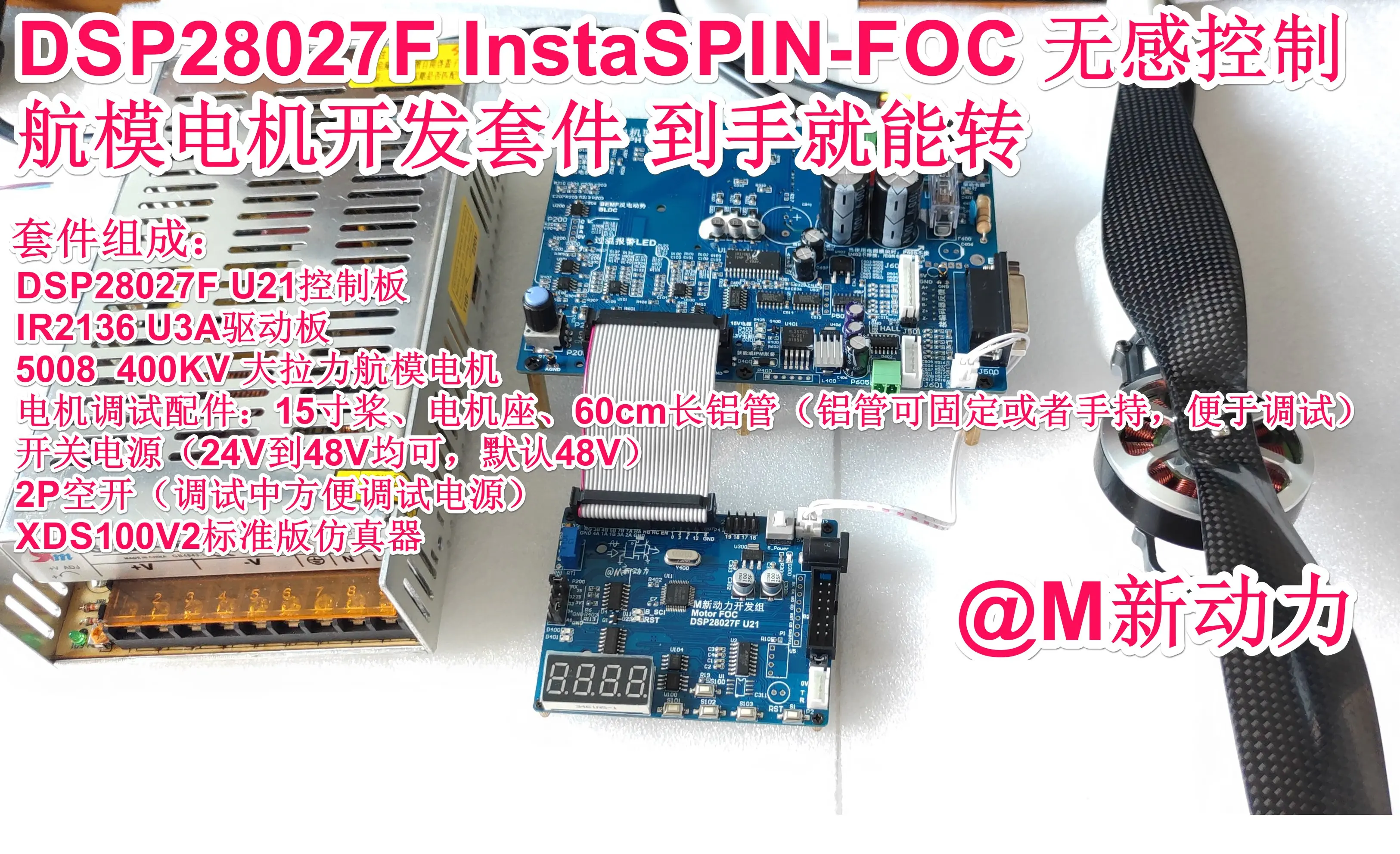

[DSP28027F плата управления + IPM плата привода комбинация на рисунке ниже приводов 1 кВт pmsm двигатель]

[Рис. Ниже DSP28027F плата управления IPM плата привода комбинация, привод 1 кВт pmsm двигатель]

©28027F_TI_InstaSPIN-FIRE #:Схема может определить параметры двигателя и отрегулировать контроль крутящего момента без внешнего положения кодировщика., Быстрая разработка бессенсорного управления двигателем;

[Общая рутинная схема и данные] схема PDF печатная плата, файл библиотеки схемы, руководство по описанию оборудования макетной платы, CCS руководство;

(Название по умолчанию цена) 28027F макетная плата (рис. Ниже) + 28027F для макетной платы общая рутина + схема PDF + USB кабель питания + Данные разработки + среда разработки + DSP28027 общая периферийная рутинная техническая поддержка;

[TMS320F28027F особенности чипа]60 МГц 32 бит cpu, 22 GPIO, 32 K байта FLASH, 12 K байт ram4 группы cветовой мощности 8 дополнительные функции PWM, кепки захват, устройство для измерения скорости, 3 32-бит таймеры, 1 SPI, 1 межсоединений интегральных схем, 3 внешние прерывания,13 AD каналов, которые поддерживают 2-полосная синхронным выборки с чип датчики температуры.

----------------------------------------------------------------

Размер макетной платы: 8x6,5 см; источник питания 5 В;

Предоставьте оригинальный обычный режим, охватывающий все периферийные устройства карты! 100% соответствует макетной плате, вы можете использовать его, когда получите!

[28027F ресурсы макетной платы, предоставленные M new power]

1. Все IO порты выведены

2. Поддержка связи RS232

3, EEPROM хранения, IIC интерфейс

4, флэш 16 Мбит, SPI интерфейс

5 и 4 цифровой, цифровой трубки

6, 2 кнопки,

7, 2 светодиодный (PWM дыхательный свет поддерживается)

8, поддержка PWM RC аналоговый выход (специально для развития двигателя)

9. Дополнительная версия изоляции последовательной связи

10 м кристаллический осциллятор, встроенный 3,3 В стабилизатор напряжения чип;
