Описание
Характеристики продукта
Эксклюзивное использование низкотемпературного дрифта внешнего высокоточного эталонного источника питания, обеспечивает точность внутренней рекламы!
Реальный промышленный дизайн шестислойной платы, независимый уровень мощности, слой и сигнальный слой обеспечивают стабильность сигнала-ваш OEM лучший выбор!
Усовершенствованная интегрированная архитектура и новый аппаратный ускоритель для нескольких приложений цифрового управления, включая тригонометрический математический блок (TMU), VCU комплексный блок (VCU) и параллельный копроцессор, метод управления ускорителем (CLA)
Уникальная плата к разъему платы, попрощайтесь с традиционным штырьком, который трудно подключить!
Богатые и детальные процедуры позволяют легко начать и быстро войти в высококачественную область исследований и разработок DSP!
Минимальная системная плата, бесплатно Добавить модуль периферийных устройств! Дайте простые нижние пластины, выньте все интерфейсные ресурсы!
Параметры продукта
1. Серия number6-слойная конструкция платы, независимый уровень мощности, заземляющий слой и сигнальный слой, фокусировка на EMC, сигнал является стабильным и надежным.
2. Высокая и низкая температура, сертификация вибрации, отвечает требованиям промышленной среды.,
3. Высокопроизводительный 32-битный процессор TMS320F28075, основная частота 120 МГц, ieee-754 одинарной точности с плавающей точкой блок (СПП), с тригонометрическими фигурами, математической единицы (TMU).
4. С программируемым регулируемым акселератором права (CLA), основная частота 120 МГц, независимо от Главный процессор для выполнения кода.
5. Конструкция с низким энергопотреблением, с внутренним стабилизатором для 1,2 в ядерным напряжением, 1/0 Портовое напряжение 3,3 В.
6. Встроенная память: 512кб флэш-память (защита ECC) и 100кб ОЗУ (защита ECC или защита паритета) двойная зона безопасности
7. Расширенная память: 256KB16 бит SRAM, который может быть расширен до 512кб.
8. Все булавки вытягиваются для удобства вторичного развития.
9. 24 Расширенный широкоимпульсный модулятор (ePWM) каналов.
10. Широкоимпульсный модулятор высокого разрешения (HRPWM) каналов.
11. 8 PWM модулей A и B каналов могут достичь высокого разрешения.
12. Поддержка мертвых зон (поддержка стандартного и высокого разрешения)
13. 6 расширенных модулей захвата (eCAP).
14,3 усовершенствованные ортопедические модули энкодера импульса (eQEP).
15,8 a-e фильтрующие модули (SDFM) Входные каналы, 2 параллельных фильтра на канал.
16 восемь 12-разрядный цифро-аналоговый преобразователь (DAC) обратите внимание на оконной компаратора, три 12-разрядный-Буфер (DAC) выходов. Три аналого-цифровые преобразователи (АЦП), украшенное мозаикой из драгоценных камней, 12-bit точность, каждый из которых имеет пропускную способность
17 3,1 MSPS (пропускная способность системы до 9,3 MSPS) и одиночный вход с до 17 внешними каналами.
18. Каждый ADC имеет одиночную схему выборки и удержания (S/H).
19. Аппаратная интегрированная система преобразования ADC после обработки, калибровка смещения насыщенности, ошибка расчета фиксированных точек.
20. Высокое, низкое и нулевое сравнение с функцией прерывания, триггер для захвата задержки выборки.
21 1 способ USB2.0 (MAC + PHY) интерфейс.
22 2-ходовой регулятор Локальная вычислительная сеть (CAN) модуля (pin-код может быть загрузочный)
23 3-сторонний выход высокой скорости (до 50 МГц) сетевой модуль (pin-код может быть загрузочный)
24 2-полосная многоканальный буферный последовательный порт (MCBSP).
25 4-полосная с последовательным интерфейсом (SCI/UART) (pin-код может быть загрузочный)
26 2-полосная 12C интерфейс (pin-код может руководство)

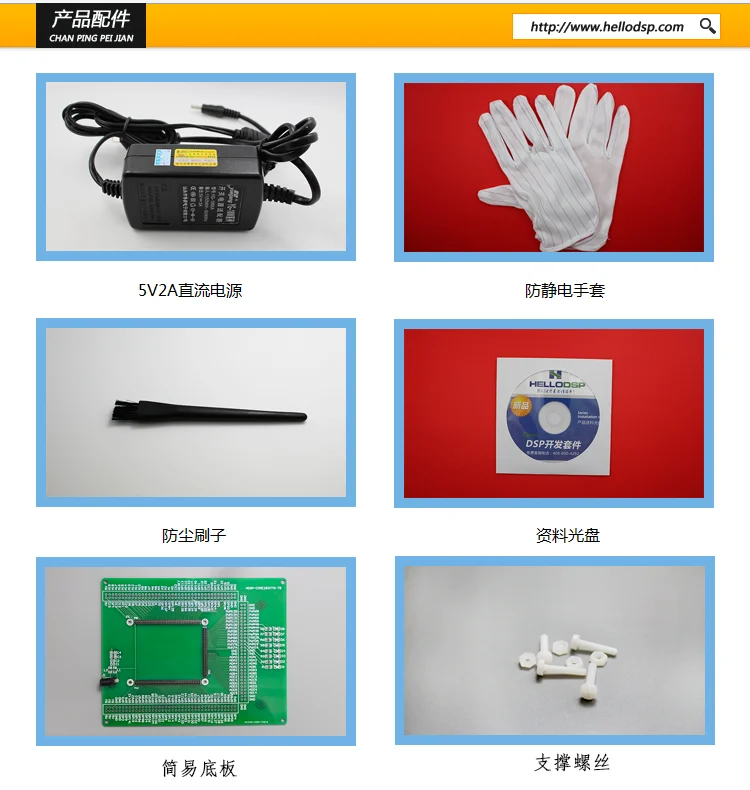

Вспомогательное оборудование продукта
CD-плеер для передачи данных
Схема Hdsp-core28075 (версия PDF)
TMS320F28075 полный комплект официальных технических документов
Макетная плата все чип данных руководство
PCB упаковка library12345Br
Электроника развивает C2000 assistant to
Богатый DSP учебные материалы
'
