Точность все металлические шестерни мини 15mm шаговый двигатель мини цифровая камера трансфокатор

Описание

Сток мотор, пожалуйста, свяжитесь со службой поддержки клиентов при покупке, чтобы подтвердить, есть ли товары, большое спасибо!

=========================================================== =

Цена товара на этот мотор:

=========================================================== =

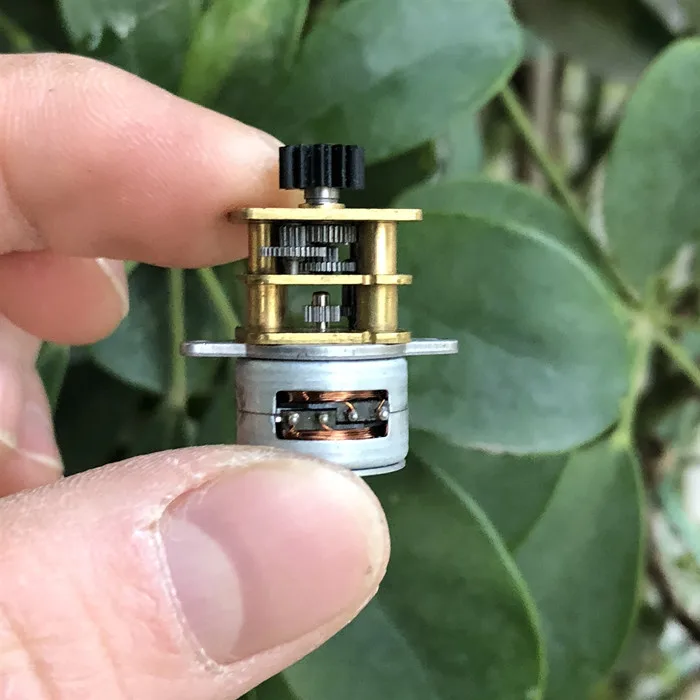

Новый оригинальный 15 мм шаговый двигатель имеет прецизионная коробка передач со всеми металлические шестерни, которые часто используются для управления поворотной головкой двигателя управления, или интеллектуального управляющего двигателя микро-машины. Коэффициент уменьшения составляет 1: 80, мотор после того, как имеет Шаговый угол 18 градусов. После замедления, 1910 импульсный выходной вал вращается на 360 градусов, и небольшой мотор имеет очень большой крутящий момент.

Схема подключения 15mm шаговый двигатель выглядит следующим образом:

Диаметр двигателя: 15 мм

Диаметр выходного вала: 3 мм (плоское положение 2,5 мм)

Внешний диаметр выходной передачи: 7 мм (12 зубьев 0,5 модулуса)

Коэффициент уменьшения коробки передач: 1: 80

(Приблизительно 1910 импульсных выходных валов поворачиваются на 360 градусов)

Угол шага: двигатель 18 градусов, а выходной вал приблизительно 0,188 градусов.

Шаговый двигатель: двухфазный четырехпроводной

(A +: orange красная линия,: желтая линия. B +: черная линия, B-: коричневая линия)

Фазовое сопротивление: 24,6 Ом (ток короткого замыкания 6 в 0,23 а)

Длина линии: 60 мм

Вес: 18,5 грамм

10mm шаговый двигатель проводки схема выглядит следующим образом:

На мощность двигателя из этой серии моторов имеет диаметр вала 3 мм (без каблука позиции 2,5 мм). Запасной мотор не имеет данных. По данным, его внутреннее сопротивление составляет 24,6 Ом, а ток короткого замыкания 6 В-0,23 А. этот мотор подходит для водителей выше DC12V, Управляющий ток составляет около 0.25A, она подходит для средняя скорость частота импульсов, приведения выше даёт лишь персональный угадать, не была проверена.
