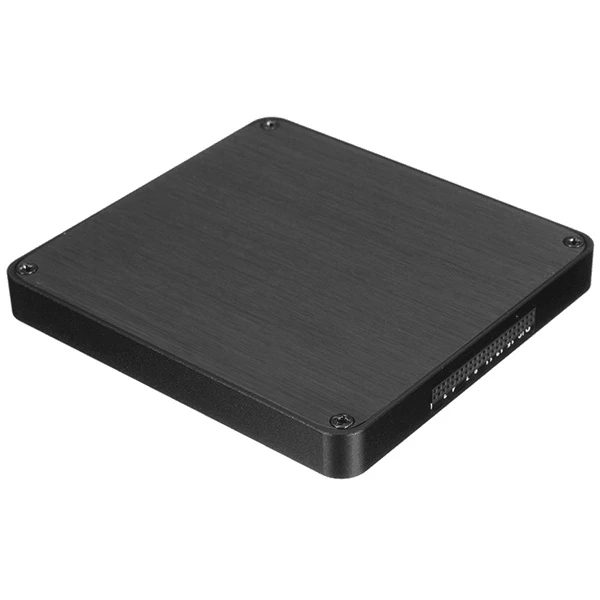

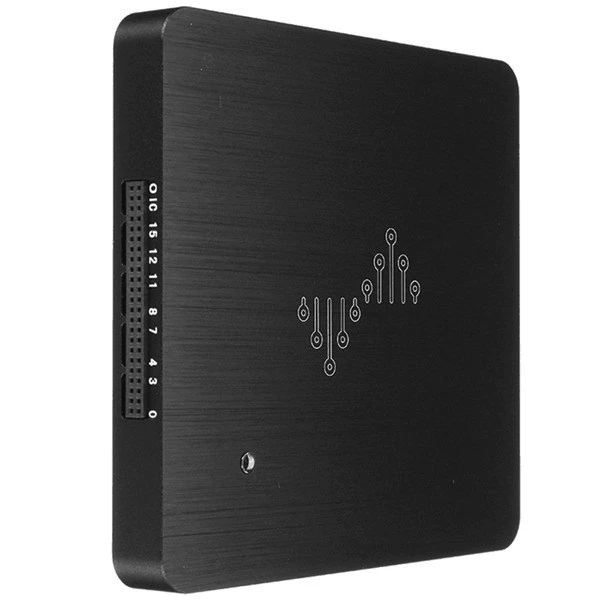

Топ DSLogic логический анализатор модуль USB на основе 100 м Частота дискретизации 16CH

DSLogic-это логический анализатор на основе USB. Основанный на xilinx Spartan-6 FPGA + SDRAM architecture,
Может обеспечить до 400 МГц в режиме реального времени, статус 50 МГц выборки, глубина дискретизации 16 м * 16 каналов.
Максимальная частота дискретизации:
4 канала @ 400 МГц
8 каналов @ 200 МГц
16 каналов @ 100 МГц
Встроенная глубина хранения:
Всего 256 K (16 m образцов на канал)
Диапазон непрерывного регулируемого порогового напряжения: от 0,5 В до + 5 В
Диапазон входного напряжения: от-30 В до + 30 в
Входное сопротивление: 250 ком
Пропускная способность входного канала: 30 МГц
Самая большая частота выборки: 30 МГц
В отличие от других функций логического анализатора на уровне входа, в основном имеется несколько следующих моментов:
Низкий объем встроенной памяти 256 Мбит обеспечивает хранение в режиме реального времени данных выборки до 1,6 Гбит/с. Логический анализатор на уровне входа
Для снижения уровня пропускания или индикатора глубины хранения и значительно уменьшает практичность этого вида логического анализатора.
Saleae через USB в режиме реального времени передачи, например, с помощью памяти ПК для хранения данных, хорошее решение проблемы
Из глубины хранения, но из-за ограниченности пропускной способности USB, самое высокое может достигать полосы пропускания 200-300 Мбит/с;
Откройте верстак Logic sniffers, утвержденный FPGA внутренний BRAM в качестве пространства для хранения, также есть полоса дискретизации 1,6 Гбит/с,
Но только глубина хранения 216 кбит.
Цвет: черный
Материал: металл
Посылка в комплект входит:
1 * анализатор (улучшенная версия)
1 * линия передачи данных type-c
1*4 + 1 кабель группы
8 * зажим сигнала (случайный цвет, не принимайте указанный цвет.)
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
