TR16 80V 350A счетчик кулонов Амперметр Вольтметр монитор мощности индикатор емкости батареи ebike литий-ионная Lipo литиевая

Описание

Обратите внимание: У нас есть документы большинства товаров в нашем магазине Если вам это нужно, свяжитесь с нами:)

1. Обзор продукта:

TR16-это своего рода Высокоточный тестер емкости аккумулятора (также известный как кулонометр), который может проверить напряжение, ток и емкость батареи, чтобы помочь пользователям узнать состояние батареи во времени. TR16 имеет функцию памяти. он подходит для мобильного и портативного оборудования, электровелосипеда, балансировочных автомобилей, очистительных машин, инструментов, ИБП и так далее.

2. Применение:

TR16 подходит для литиевых батарей, литий-железо-фосфатных батарей, свинцово-кислотных батарей и никель-металлогидридных батарей, рабочее напряжение которых составляет от 8 в до 80 в.

3. Основные параметры:

1>. Рабочее напряжение: 8,0 ~ 80,0 в

2>. Рабочее рассеивание: 10,0 ~ мА

3>. Рассеивание в режиме ожидания: 0,5 ~ мА

4>. Рассеивание сна: 50 ~ 60uA

5>. Точность напряжения: +/-1.0%

6>. Точность тока: +/-1.0%

7>. Точность емкости: +/-1.0%

8>. Подсветка на токе: 80,0 ~ мА

9>. Предустановленная Емкость: 0,1 ~ 999Ah

10>. Ток 350 А пробоотборника: 0,0 ~ 350.0A

11>. Диапазон температур: 0 ~ 35℃

12>. Размер: D59 * 20 мм

4. Подключение:

Нам нужен экранированный провод и обычный провод (0,3-0,75 мм & sup; 2;). один конец обычного провода соединяется с положительным аккумулятором, другой конец соединяется с B + пробоотборника (любой из них в порядке). B-of sampler подключается к B-of аккумулятору. P-of sampler Подключите к P-of output. Наконец, подключите пробоотборник к кулометру экранированным проводом. (Примечание: схема не равна пропорции).

Внимание: Пожалуйста, подключите, как показано строго. Пробоотборник должен быть подключен к отрицательной цепи, не допускается подключение к положительной цепи. Если вы хотите удлинить экранированный провод, необходимо использовать 4 линии той же спецификации.

5. Использование шагов:

1>. Подключите и проверьте ток:Включение питания после завершения подключения, как показано, на экране должен отображаться процент емкости. если экран не имеет ответа, проверьте соединение. затем зарядите или разрядите аккумулятор и проверьте, равен ли ток дисплея фактическому току. Если отклонение большое, пожалуйста, проверьте соединение.

2>. Ёмкость сброс: При первом использовании процент и емкость не являются фактическим значением, необходимо сбросить Емкость: полностью разрядите аккумулятор и удерживайте кнопку «V» в течение 3 секунд, чтобы установить нулевую емкость или полностью зарядить аккумулятор и удерживайте кнопку «%» в течение 3 секунд, чтобы установить полную емкость. И это не нужно делать снова позже, кроме замены батареи.

3>. Проверка и сброс фактической емкости: Если вы обнаружите, что емкость дисплея не соответствует фактической емкости, пожалуйста, проверьте и сбросьте фактическую Емкость: полностью разрядите батарею и удерживайте кнопку «V» в течение 3 с, чтобы установить нулевую емкость, а затем установите значение емкости как можно больше. Затем зарядите аккумулятор полностью, и емкость дисплея является фактической емкостью. Наконец, установите Емкость Дисплея как предустановленную Емкость (см. Использование и настройку).

6. Другое Описание:

1>. При зарядке или разрядке кулометр должен быть на работе. В противном случае Емкость не будет точной.

2>. Подключите нагрузку, когда ток разряда выше, чем подсветка на токе, подсветка включена (если подсветка мигает, RS + и RS-обратно), и дисплей индикатор разряда, укажите разрядку аккумулятора.

3>. Сломайте нагрузку и Подключите зарядное устройство. Когда ток заряда выше, чем подсветка на токе, мигает подсветка (если подсветка включена, RS + и RS-обратно), и отображает индикатор заряда, показывает, что батарея заряжается.

4>. Когда ток заряда или разряда меньше, чем ток выключения подсветки, кулометр переходит в состояние низкой мощности и выключает подсветку. И TR16 может запоминать объем.

5>. Из-за высокой чувствительности, когда кулометр находится в режиме ожидания (батарея не имеет входного или выходного тока), если это мешает электромагнитному излучению (открытые или близкие индуктивные нагрузки, такие как мотор) почти, подсветка скоро вскроется.

6>. В случае частых изменений даты получения может возникнуть ошибка, и это повлияет на точность.

7. Использование и настройка:

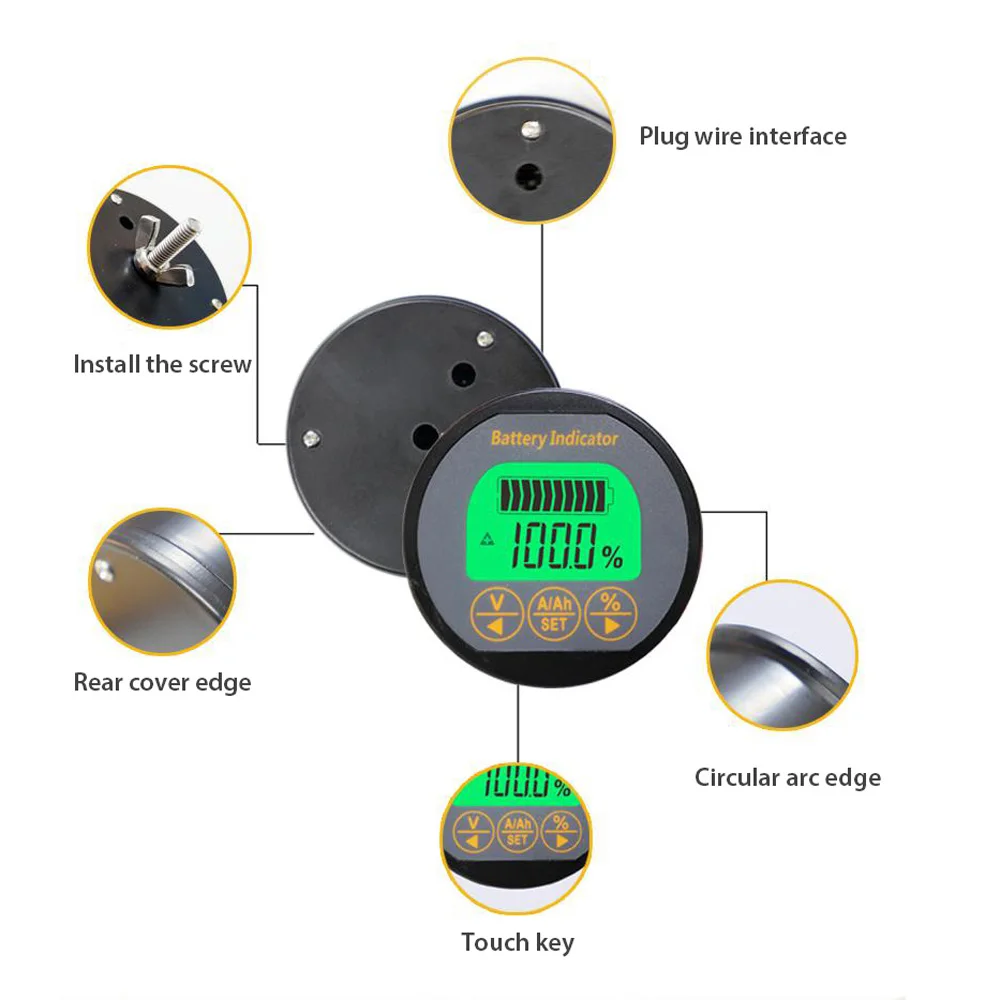

1>. Изменить интерфейс дисплея:

После включения, отображать процент емкости. Нажмите кнопку «V», отображение напряжения; нажмите кнопку «A/Ah», отображение емкости, нажмите кнопку «A/Ah» снова, отображение тока; нажмите кнопку «%», дисплей процент.

2>. Предустановленная емкость и настройка напряжения:

1). Под дисплеем напряжения нажмите кнопку «A/Ah» для 3 s, чтобы войти в настройки напряжения нулевой емкости. Заданное мерцание бит, нажмите кнопку «V» или «%» для плюс и минус значение, затем нажмите кнопку «A/Ah» для завершения настройки. Когда напряжение ниже значения, проц будет 0%, а подсветка выключена.

2). В области отображения емкости нажмите кнопку «A/Ah» для 3 s, чтобы войти в настройку емкости. Заданное мерцание бит, нажмите кнопку «V» или «%» для плюс и минус значение, затем нажмите кнопку «A/Ah» для завершения настройки.

Примечание: обычно напряжение нулевой емкости не нужно устанавливать. По умолчанию 0 В, означает неправильный. Если вы хотите установить, пожалуйста, поймите фактическое напряжение заряда и разряда батареи во-первых.

3>. Установленная емкость нулевая или полная:

При первом использовании или смене аккумулятора емкость памяти должна быть установлена нулевой или полной: в основном интерфейсе удерживайте кнопку «V» в течение 3 секунд, чтобы установить нуль емкости, процент равен 0; удерживайте кнопку «%» в течение 3 секунд, чтобы установить полную емкость, процент равен 100. Внимание, что операции не могут быть восстановлены.

8. Внимание и гарантия:

Тестер не может быть подвержен воздействию на солнце в течение длительного времени или в окружающей среде с большим количеством ультрафиолетового излучения при использовании или хранении, особенно в зимний период (<-20℃) и летом (> 60℃), иначе это укоротит срок службы ЖК-дисплея.

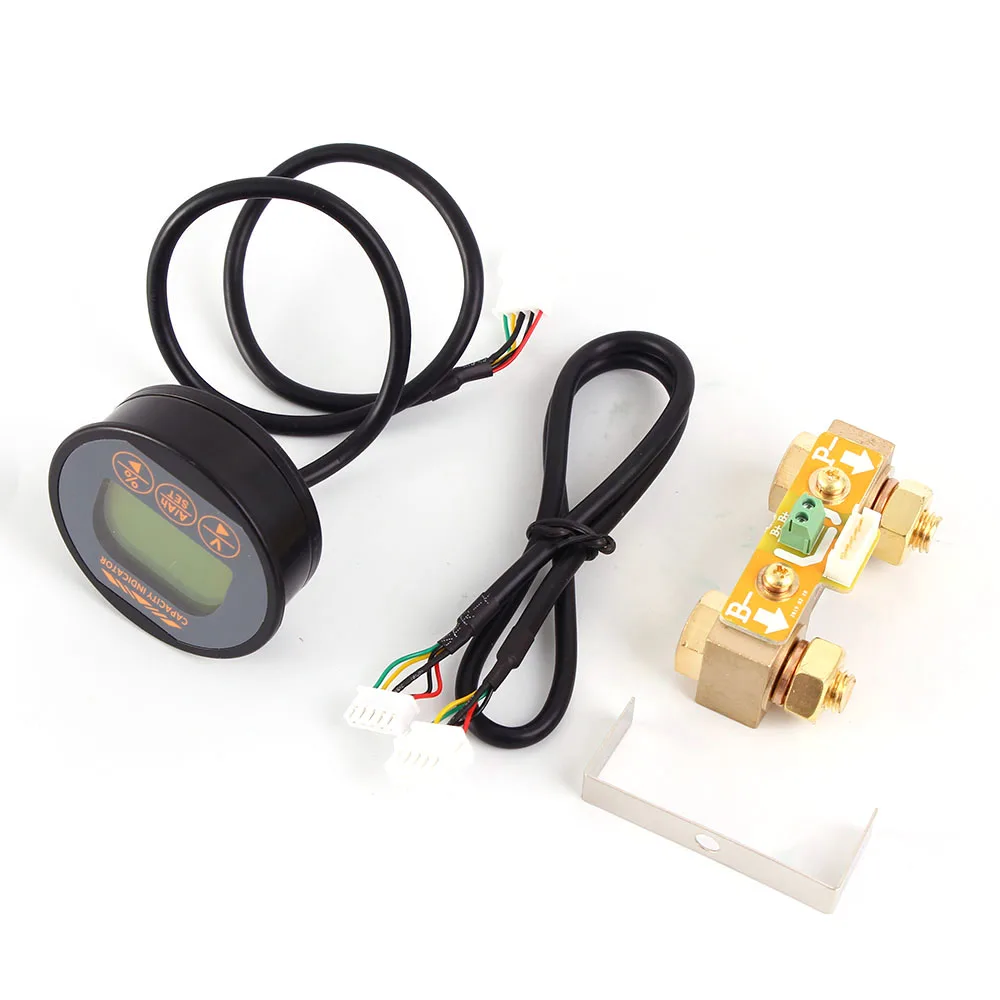

9. Посылка:

1>. 1 шт. TR16 80 V 350A кулона счетчик;

2>. 1 пробоотборник;

3>. 1 шт. фиксированный кронштейн;

4>. 1 шт. 0,5 м кабель;
