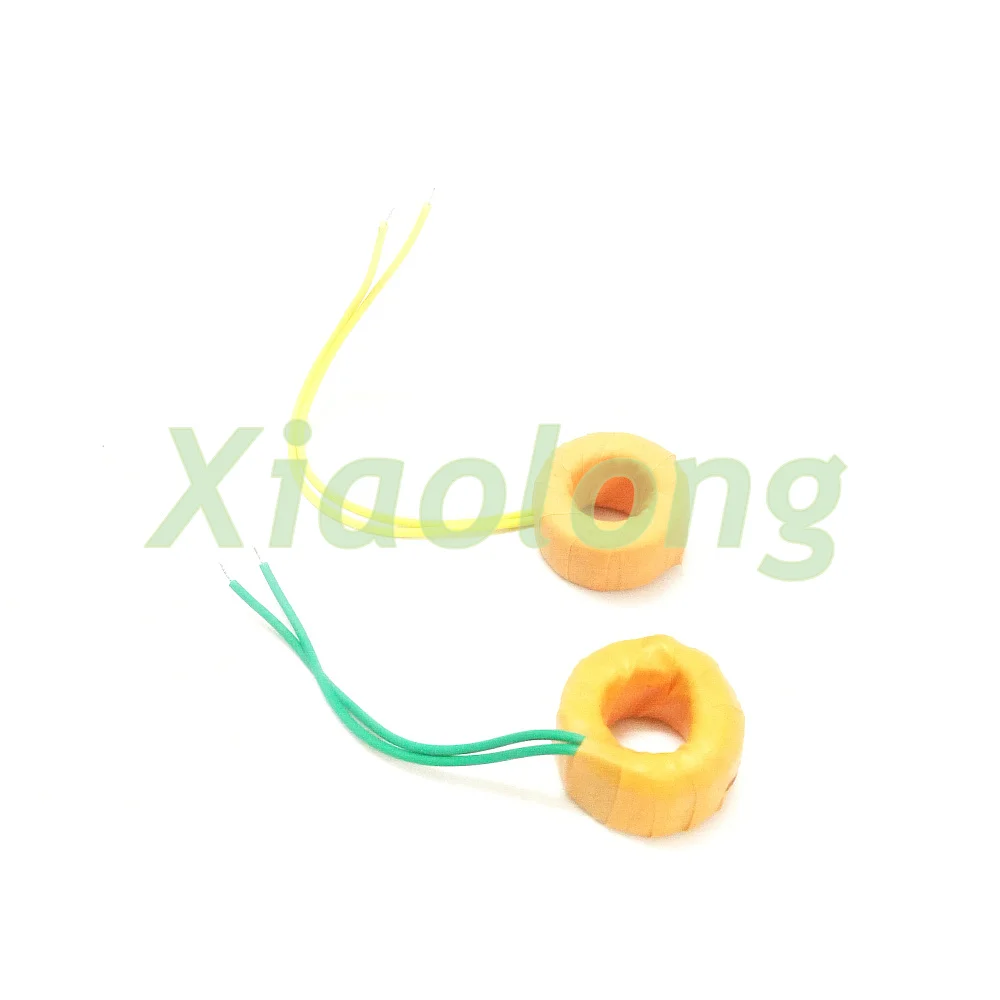

Трансформатор тока с нулевой последовательностью катушка утечки магнитное кольцо самоиндукции катушка тороидальный индуктор трансформатор тока

Материал сердечника: аморфная мягкая магнитная лента из сплава (магнитный материал с высокой магнитной проницаемостью)

Витка катушки: Φ0. 12 эмалированной проволоки 300匝

Первичный входной ток трансформатора составляет 30 мА, а вторичное выходное напряжение-≥250 мВ.

Принцип работы катушки защиты от утечки:

1 при утечке электрооборудования возникают два аномальных феномена:

Во-первых, баланс трехфазного тока уничтожается, и происходит ток нулевой последовательности;

Во-вторых, в обычном времени незаряженный металлический корпус отображается на заземляющем напряжении (как правило, металлический корпус и земля имеют нулевой потенциал).

2 функция трансформатора тока нулевой последовательности протектор утечки получает ненормальный сигнал через обнаружение трансформатора тока, и передает через промежуточный механизм, чтобы сделать действие привода и отсоединить питание через устройство переключателя.

Структура трансформатора тока аналогична конструкции трансформатора и состоит из двух катушек, изолированных друг от друга на одном ядре. Когда Первичная катушка имеет остаточный ток, вторичная катушка вызывает ток.

Протектор утечки установлен в линии, первичная катушка подключена к линии электросети, а вторичная катушка подключена к блоку отключения в протекторе утечки.

Когда электрический водонагреватель и другое электрическое оборудование работают нормально, ток в линии находится в равновесии, и сумма векторов тока в трансформаторе равна нулю (ток является направленным вектором, например, направление оттока "+", а обратное направление" -"" Токи, движущиеся вперед и назад в трансформаторе, равны по величине и противоположны в направлении, а положительные и отрицательные смещаются друг с другом ". Так как в первичной катушке нет остаточного тока, вторичная катушка не вызвана, и устройство переключения протектора утечки находится в закрытом состоянии.

Когда корпус электрического водонагревателя протекает и некоторые люди прикасайтесь к нему вовремя, шунт генерируется в месте неисправности. Ток утечки проходит через человеческое тело-Земля-рабочее место, и возвращается в нейтральную точку трансформатора (без трансформатора тока), приводя трансформатор к потоку, ток течёт несбалансированно (сумма векторов тока не равна нулю), а Первичная катушка применяет остаточный ток. Таким образом, вторичная катушка ощущается, и когда значение тока достигает значения рабочего тока, определенного протектором утечки, автоматический переключатель выключает источник питания.
