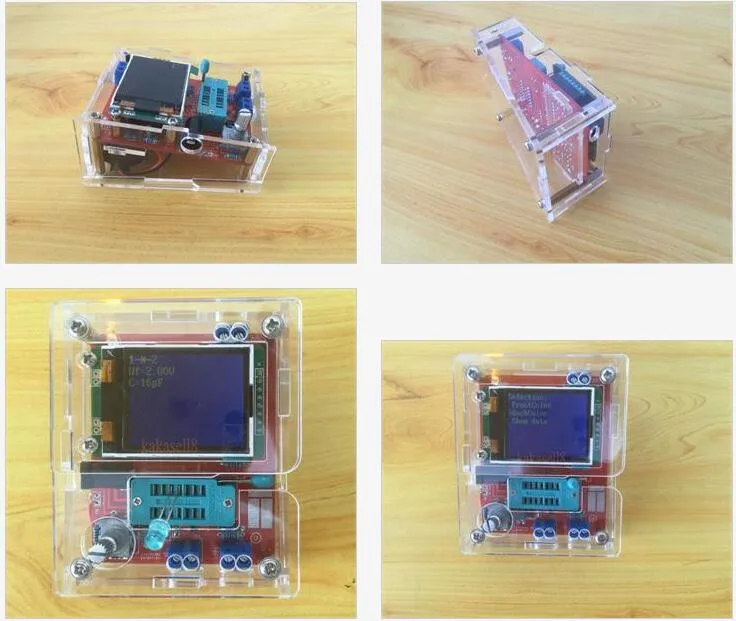

Транзистор тестер TFT Диод Триод измеритель емкости LCR ESR NPN PNP MOSFET (от 904 руб.)

Описание

2018 новая версия V1.13 может испытать DS18B20 и DHT11 и IR_decoder

Используйте кристалл 16 МГц, старая версия использует 8 МГц, Скорость тестирования более быстрая!

Описание

Использование SCM ATMEAG328P DIP-28. С блок IC

Дисплей с разрешением 160x128 пикселей, цветной дисплей, полный экран символов 8x20, 16-битовая глубина цвета, графический дисплей элемент символы

Управление поворотным переключателем, измерение ключа, автоматическое отключение

Используйте ламинированную батарею 9 В, также можно использовать адаптер питания (DC 6,8-12 В), весь ток около 30 мА, после около 20 na выключения тока

Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзистора

Тест NPN и транзистор типа p-n-P общий-излучатель коэффициент усиления тока, основание-излучатель пороговое напряжение, от коллектора-излучатель утечки тока

Полюс через транзистор база-излучатель пороговое напряжение и высокая сила тока распознавание дарлингтонского транзистора

Обнаружение силового транзистора и FET защитные диоды

Тест FET задвижка-источник порогового напряжения включен, слив-источник на-сопротивление, задвижка-источник емкости

Максимум из двух измерительных резисторов, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор переносится на конец, может быть только измеренное значение сопротивления

Измерение сопротивления Максимальное разрешение 0,01 Ω. Может измеряться до 50 мОм

Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF

Больше, чем 90nF конденсатор при измерении его эквивалентного сопротивления серии (ESR), эквивалентное сопротивление серии высочайшего разрешения 0,01 Ω

Более 5000pF конденсатор также показывает скорость снижения после зарядки напряжения конденсатора может отражать коэффициент качества (значение Q)

Измерение максимум двух диодов показывает его положительное и отрицательное, на-состоянии напряжение

Светодиоды также отображают графический символ диода, напряжение проводимости намного выше, чем обычный диод

Обратное напряжение поломки ниже 4,5 в Диод Зенера может обнаруживать его, отображается как символ двойного диода. Его положительное и отрицательное давление, чтобы повернуть вокруг 700мв символ диода преобладает, второй символ диода, соответствующий напряжению, включается регулирование. Так что не быть обычным диодом и Диод Зенера были измерены одновременно

Проверить один диод, в то время как его тест обратного соединения между PN соединительной емкости транзистора, который будет протестирован, затем только в одно и то же время в транзисторную базу и излучатель, основание и коллектор или

Из менее чем 25pF конденсатора, чтобы быть протестированным, тест должен подготовить конденсатор 30pF, конденсатор 30pF для тестирования, тестирования и затем измеряется снова после того, как конденсатор подключен параллельно, путем вычитания измеренного значения конденсаторов 30pF с полученными результаты

Для следующего резистора 2100Ω при измерении индуктивности диапазон измерения от 0,01 mH-20 H

Около двух секунд во время испытания, большие конденсаторы и индукторы займет больше времени

Дополнительные характеристики включают Измерение частоты, измерение напряжения, квадратный генератор волн, ШИМ

Генератор, выбор цвета, калибровка ввода в эксплуатацию, Непрерывное тестирование и другие функции

Частотный диапазон от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц

Измерение напряжения постоянного тока до 50 в

Весь путь к выходу сигнала квадратной волны, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц

Выход один одночастотный, переменный рабочий цикл импульсный сигнал (PWM), рабочий цикл регулируется от 1%-99%

Раздельный тест на емкостную функцию, режим тестирования для непрерывного измерения конденсаторов 2uF-50mF можно измерить непосредственно в их цепи (цепь, где измеренная емкость требуется мощность, после того, как измеренная емкость должна быть полностью разряжена)

Тиристоры и Тиристоры могут только распознать его пинет, а также нужно проверить тиристорный или SCR триггер тока меньше, чем может обеспечить текущий тестовый инструмент, тестер может обеспечить только максимальный ток триггера 6 мА

Unction меню:

1. Выключите

Введите этот тестер функций сразу же отключится.

2. транзистор

Для тестирования транзистора, это также функция по умолчанию при включении.

3. Частота

Измерение частоты, для частот ниже 25 кГц нормальное измерение следует измерением

Периода времени. Это дополнительное измерение выполняется только после нормального измерения частоты.

4. f-генератор

Генерация сигнала, эта функция может выводить квадратную волну. С различной частотой на выбор.

5. 10-битная ШИМ

Функция «10-битная ШИМ» (импульсный Ширина модуляция) генерирует одночастотный (7812,5 Гц) с выбираемым импульсом

Ширина на булавке TP2. С коротким нажатием кнопки (<0,5 s) ширина импульса увеличена на 1%, с более длинным нажатием кнопки импульса

Ширина увеличена на 10%. Если 99% перешагнут, 100% вычитается из результатов. Функция может быть выходом с очень длинным нажатием кнопки (> 1,3 s).

6. C + ESR @ TP1: 3

Дополнительная функция "C + ESR @ TP1: 3» выбирает автономная емкость Снятие мерок с вилочный погрузчик с противовесом (эквивалент серии

Измерение сопротивления) измерение на тестовых контактах TP1 и TP3. Мощность от 2мкф до 50мф может быть измерена. Из-за того

Измерительное напряжение составляет всего около 300 мВ, в большинстве случаев конденсатор может измеряться "в цепи" без предварительного

Инструмент для демонтажа. Серия измерений может быть закончена с длинным прессом RPEWS.

7. Поворотный энкодер

С функцией "Поворотный энкодер" можно проверить Поворотный энкодер. Трехштыревой роторный кодировщик должен быть

Подключен в любом порядке к трех зондам тестера транзисторов перед запуском функции. После запуска

Функция поворотной ручки должна быть повернута не слишком быстро. Если тест закончен успешно, подключение кодировщика

Переключатель показан символическим в индикаторной строке 2. Тестер обнаруживает Общий контакт двух переключателей и показывает, если

Индексированное положение имеет оба контакта в открытом состоянии ('o') или в закрытом состоянии ('C'). Поворотный энкодер с открытыми переключателями на

Индексированные позиции показаны в строке 2 в течение двух секунд, как «1-/-2-/-3 o». Этот тип кодировщика имеет то же количество индексированных

Позиции как количество импульсов на каждый поворот. Конечно, контактный номер правильного общего контакта показан посередине

Вместо «2». Если также состояние замкнутых выключателей обнаружено в индексированных позициях, то также отображается ряд 2 дисплея

Как "1-2-3 C" в течение двух секунд. Я не знаю никакого поворотного энкодера, который имеет переключатели всегда закрыты при любом индексированном

Положении. Промежуточное состояние переключателей между индексированными позициями также отображается в строке 2 в течение короткого времени (<0,5 s)

Без символов «О» или «О».

8. Selftest

С функцией меню «Selftest» полностью самопроверка с калибровкой. С, которые требуют все проверки функций T1 для T7 (в том случае, если

Не мешают с испытаний не T1 T7 вариант), а также Калибровка с внешний конденсатор с алюминиевой крышкой, делается каждый раз.

9. Напряжение

Измерение напряжения, потому что 10:1 (180 K: 20 K) разделители напряжения подключены toPC3, максимальное внешнее напряжение может быть 50 V, замеры также могут быть завершены с помощью удлиненного нажатия кнопки (> 4 секунды).

10. Показать данных

Функция, показать данные» показывает, кроме номера версии программного обеспечения данные калибровки. Речь идет о

Нулевое сопротивление (R0) штифта, комбинации 1:3, 2:3 и 1:2. Кроме того, сопротивление выходов порта на сторону 5 В

(RiHi) и на стороне 0 V (RiLo) показаны. Значения нулевой емкости (C0) также показаны со всеми комбинациями контактов (1:3,

2:3, 1:2 и 3:1, 3:2 2:1). Наконец, значения коррекции для компаратора (REF C) и для эталонного напряжения (REF R)

Также показаны. Каждая страница отображается в течение 15 секунд, но вы можете выбрать следующую страницу нажатием кнопки или правым поворотом

Энкодер. С левым поворотом поворотного кодировщика вы можете повторять выход последней страницы или возвращать к

Предыдущей странице.

11. FrontColor

Эта функция может изменить цвет текста, 16 бит цвета кодируются в формате RGB (565), что означает красный максимум =

31, зеленый максимум = 63, синий максимум = 31, соответственно. В функции, короткое время нажатия может указатель основного цвета, чтобы

Изменить, повернуть налево уменьшить его значение и повернуть направо увеличить его значение. Длительное нажатие сохранит результат и завершит работу, пожалуйста, имейте в виду, что цвет фронта и цвет задней панели не может быть таким же. В этом случае ЖК-дисплей ничего не покажет.

Если это происходит, вам нужно сделать самотест, как войти Selftest является описанием на странице 2. Selftest изменит заднюю часть

Цвет на черный и цвет на белый автоматически. Когда самотест закончен. У вас будет возможность изменить

Цвет.

12. BackColor

Это функция того же цвета спереди, за исключением изменения цвета фона.

13. 1-|-3

Эта функция может измерять в постоянной ёмкости, универсальный конденсатор на TP1, TP3, эта функция может измерять очень небольшой конденсатор с алюминиевой крышкой. Длительное нажатие выпустит функцию.

14. 1-3

Эта функция может измерять сопротивления и индуктивности в TP1, TP3, долгое нажатие выйдет из функции.

Посылка включает в себя:

1 шт. тестер с чехлом

1 шт. батарейный зажим

Не включает аккумулятор и блок питания
