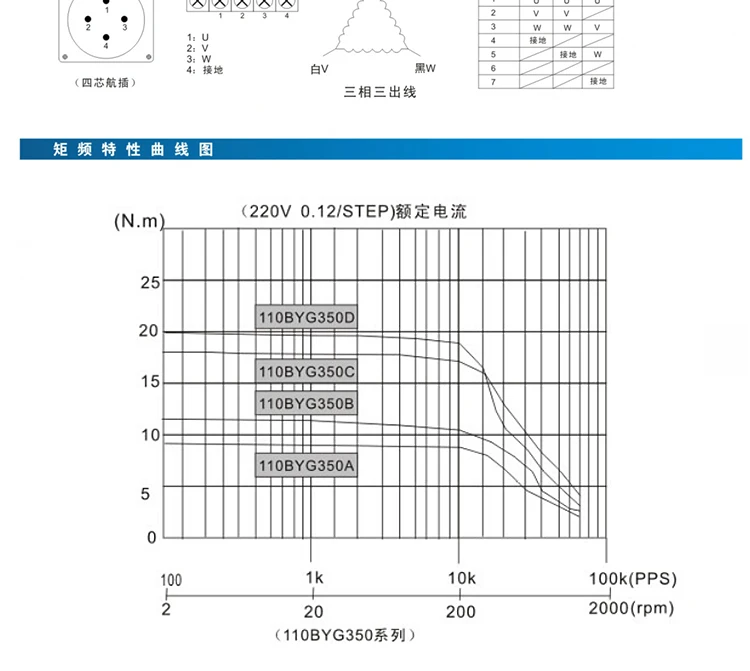

Трехфазный 110 шаговый двигатель 110BYG350C длина 187 мм расстояние силы 16N. m привод 3ND2283

Описание

5А привод на рынке приводит 110 мотора тока слишком маленький, 110 мотора тока выше 6А, наш ток привода 10А, выходной крутящий момент двигателя больше!

110BYG350C двигатель + диск3ND2283

DSP цифровой трехфазный Драйвер шагового двигателя 3ND2283-DSP

3ND2283Трехфазный Гибридный Драйвер подделения

Описание продукта

3ND2283 Новый Цифровой трехфазный шаговый двигательВодитель использует 32-bit DSP технология и в основном диски 86, 110, 130 трехфазный Гибридный шаговые двигатели. Микрошаг разделен на 16 типов, количество шагов-30000 шагов/оборотов; пиковый Диапазон тока-2.8A-10.0A, а выходной ток-8 видов, что может удовлетворить потребности применения в большинстве случаев. Благодаря встроенному микро-сегментации технологии, даже если речь идет о низкой подразделение, высокое подразделение может быть достигнуто, с низкой, средней и высокой скоростью Бег плавно и низкий уровень шума. Он имеет защитные цепи, такие как половина потока, перенапряжения и перегрузки по току. Функция внутренней автоматической настройки параметров интегрирована в привод, который может автоматически генерировать отличные рабочие параметры для различных двигателей, и ограничивать производительность двигателя. Этот драйвер работает от переменного тока. Рекомендуемый Рабочий диапазон AC110V-220V.

Особенности

1, Новый 32-bit DSP технология

2, Низкая вибрация, низкое энергопотребление, низкий уровень шума

3, функция автоматической настройки параметров двигателя

4,Встроенный высокое подразделение, Бег на низких оборотах очень гладкая.

5Адаптируйтесь к обычному yang, одноимпульсному режиму

6С перенапряжением, поднапряжением, короткого замыкания и другими функциями защиты

7В режиме ожидания ток автоматически отключается в два раза.

8, Оптопара изолированный дифференциальный вход сигнала

9Автоматическая фаза отключения питания

Сигнальный интерфейс Описание

3ND2283Драйвер используется Дифференциальный Интерфейс цепи для дифференциальных сигналов, с переключением между дальним и открытого общий анод и общим анодом, интерфейсы, а Встроенный высокоскоростной оптрон, который принимает сигналы из длинных строк, открытые коллекционеров, и выход PNP схемы. В настоящее время в открытый сборник и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:

Обратите внимание:Этот диск Пульс и направление могут быть адаптированы к напряжению сигнала 5 В-24 В, R = 0, потребителю не нужен внешний резистор.

Применение поле

Подходит для всех видов среднего и крупного оборудования и инструментов автоматизации, таких как: гравировальный станок, упаковочная машина, станок для резки, станок с ЧПУ, автоматическое сборочное оборудование и т. д.

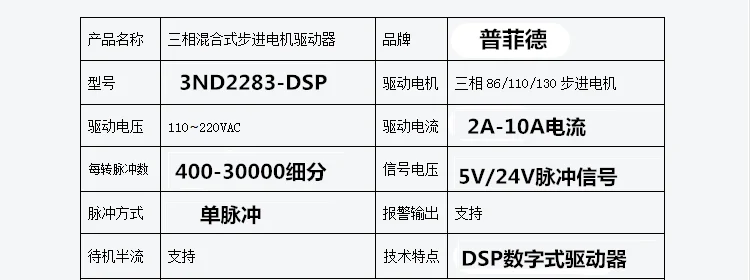

Таблица параметров

Microstep подразделение настройки:

Рабочая сила тока окружающая Обстановка:

Управление сигнальный интерфейс цепи

3ND2283Управление сигнальный интерфейс Описание:

Привод Описание функции:

Размеры(Единица измерения-сантиметр: Мм)
