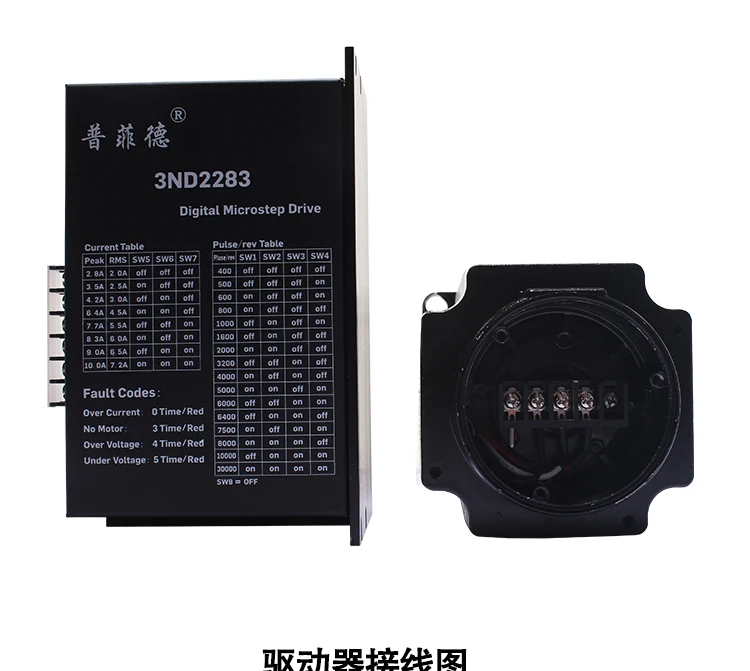

Трехфазный 110 шаговый двигатель 110BYG350C длина 187 мм расстояние силы 16N. m привод 3ND2283

Описание

DSP цифровой трехфазный Драйвер шагового двигателя 3ND2283-DSP

3ND2283 трехфазный Гибридный Драйвер подотдела

Описание продукта:

В 3ND2283 представляет собой новый Цифровой трехфазный шаговый мотор драйвер, который использует 32-bit DSP технология для того чтобы управлять 86, 110, и 130 трехфазный Гибридный шаговые двигатели. Микрошаг разделен на 16 типов, количество шагов-30000 шагов/оборотов; пиковый Диапазон тока-2.8A-10.0A, а выходной ток-8 видов, что может удовлетворить потребности применения в большинстве случаев. Благодаря встроенному микро-сегментации технологии, даже если речь идет о низкой подразделение, высокое подразделение может быть достигнуто, с низкой, средней и высокой скоростью Бег плавно и низкий уровень шума. Он имеет защитные цепи, такие как половина потока, перенапряжения и перегрузки по току. Функция внутренней автоматической настройки параметров интегрирована в привод, который может автоматически генерировать отличные рабочие параметры для различных двигателей, и ограничивать производительность двигателя. Этот драйвер работает от переменного тока. Рекомендуемый Рабочий диапазон AC110V-220V.

Особенности

1, новинка 32-bit DSP технология

2. Низкая вибрация, низкое энергопотребление и низкий уровень шума двигателя

3, функция автоматической настройки параметров двигателя

4, встроенный высокое подразделение, низкая скорость работы очень стабильно.

5, адаптируется к обычному yang, одиночный импульсный режим

6, с перенапряжением, поднапряжением, короткого замыкания и другими функциями защиты

7. Сила тока автоматически уменьшается в два раза.

8, оптопара изоляции дифференциальный вход сигнала

9, фазный автоматический сбой питания

Сигнальный интерфейс Описание

Драйвер 3ND2283 использует дифференциальную схему интерфейса для дифференциальных сигналов, односторонний общий катод и общие анодные интерфейсы, а также Встроенный высокоскоростной оптрон, который принимает сигналы от длинных линий, открытых коллекторов, и выход PNP схемы. В настоящее время в открытый сборник и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:

Примечание: водитель импульс и направление может быть адаптирована к Wi-Fi 5 V-24 V напряжения сигнала, R = 0, пользователю не нужно внешний резистор.

Применение поле

Подходит для всех видов среднего и крупного оборудования и инструментов автоматизации, таких как: гравировальный станок, упаковочная машина, станок для резки, станок с ЧПУ, автоматическое сборочное оборудование и т. д.

Таблица параметров

Microstep подразделение настройки:

Рабочая сила тока окружающая Обстановка:

Управление сигнальный интерфейс цепи

3ND2283 контрольный сигнальный интерфейс Описание:

Привод Описание функции:

Размеры (единица измерения: мм)
