Трехфазный генератор синусоидального сигнала 0 до 360 ° точный измеритель частоты с ЖК-дисплеем 1,00~ 200 кГц

Это трехфазный синусоидальный генератор сигналов, а также измеряет частоту 1 Гц ~ 200 кГц. Максимальный сигнал синусоидальной волны 2,0 кГц может быть генерирован, прост в использовании данных входной частоты при помощи ключа.

Применение:

Трехфазный генератор синусоидальной волны;

Генератор сигналов;

Частотомер

Технические данные:

Диапазон выходной частоты: 0,1 ~ 2000 Гц

Выходная частота: 0,1 Гц

Диапазон переключения фаз: от 0 до 360 градусов

Разрешение переключения фаз: 1 °

Амплитуда сигнала: 5 В постоянного тока, наиболее значительные 5.0Vpp

Диапазон частот измерения: 1 Гц ~ 200 K Гц

Измерение частоты: 0,01 Гц, измерение разрешения частоты

Диапазон входного напряжения измерения частоты: ± 0,7 ~ 10 В постоянного тока

Напряжение: 7 ~ 12 В постоянного тока

Рабочий ток: <50 мА

Рабочая температура:-40 °C ~ 65 °C

Температура хранения:-40 °C ~ 65 °C

Размер: 56 мм * 45 мм * 20 мм

Отображение интерфейса и инструкции по эксплуатации:

Ключевое Описание:

Веселье: функциональные клавиши; вверх: установка для следующего интерфейса; вниз: не используется; слева: ключ «Плюс»; Длина: ключ «сам» минус;

Комплект на выход преобразователя частоты

Интерфейс дисплей:

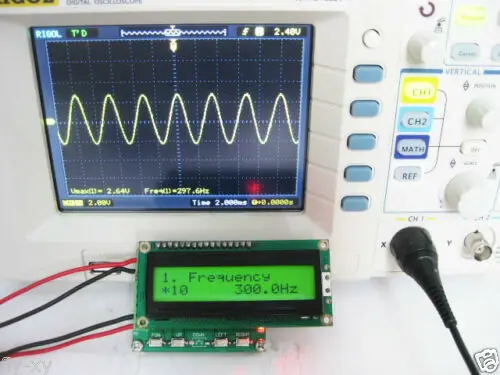

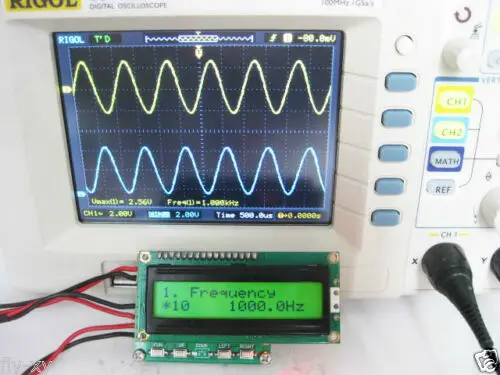

Первая линия "1. Частота"

Вторая линия "* 1 100,0 Гц"

Клавиша:

Развлечение: (выберите бит данных настройки) (нажмите кнопку FUN, чтобы сохранить заданные значения параметров)

Слева: ключ для самостоятельного использования;

ROGHT: ключ самостоятельного минус;

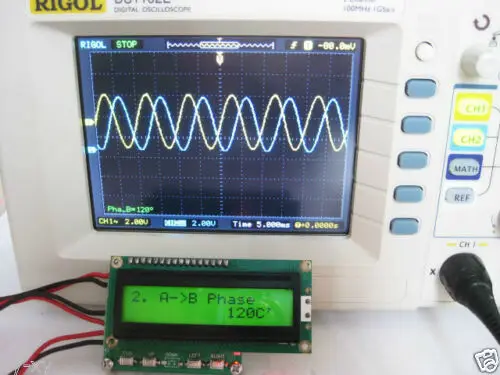

Установите A-phase и phase B-phase signal phase difference (фаза в качестве контрольной точки)

Интерфейс дисплей:

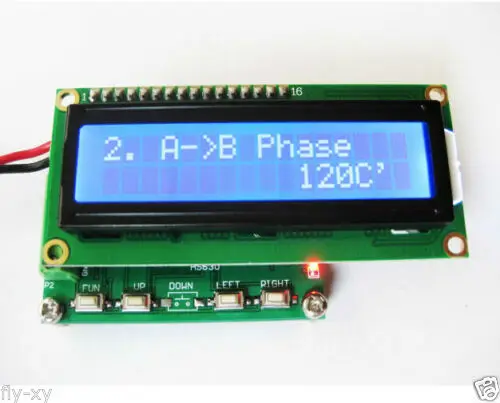

Первая линия "2. A-> B фаза"

Вторая линия "120С"

Клавиша:

Слева: ключ для самостоятельного использования;

ROGHT: ключ самостоятельного минус;

Установите A-phase и phase C-phase signal phase difference (фаза в качестве контрольной точки)

Интерфейс дисплей:

Первая линия "3. A-> C фаза"

Вторая линия "* 1 240C"

Клавиша:

Слева: ключ для самостоятельного использования;

ROGHT: ключ самостоятельного минус;

Установите фильтр start/stop output

Интерфейс дисплей:

Первая линия "4. Набор фильтров"

Вторая линия "фильтр = ON"

Клавиша:

Слева: старт/стоп;

Примечания: (1) старт: выход подключен к фильтрующему конденсатору, выходной синусоидальный сигнал.

(2) Стоп: выход не подключен к конденсатору фильтра, выход-сигнал PWM.

Измерение частоты

Интерфейс дисплей:

Первая линия "6. 2 K-> 200 кГц"

Вторая линия "0,00 H"

Клавиша:

Кнопки измерения частотного диапазона: (слева: ключ самостоятельного плюс)

Проводка:

P1 соединение Разрешение:

VDD: положительный источник питания (7 В ~ 12 В)

GND: отрицательный источник питания

P2 соединение Разрешение:

FX: Измерение частоты входного сигнала

Q3: выход C-phase сигнала

Q2: B выход сигнала квадратуры

Q1: выход сигнала квадратуры

GND: отрицательный источник питания (Заземление)
