Описание
Примечание: трехфазный двигатель устройство плавного пуска модуль может работать в течение длительного времени без переключения с контактным лицом. Выбор: 10A для 1KW, 20A для 2KW, 40A для 3-4KW, 60A для 5-6KW, 80A для 7-8KW, 10-11KW с 100A, 12-15KW с 150A, 20KW с 200A, тем выше мощность двигателя, теплоотвода должны осуществляться в строгом соответствии с большой. Большой выгодно!
Трехфазный двигатель устройство плавного пуска Модуль функции.
1. Нет сигнала, он может смягчить; Прямая поставка от производителя устройство плавного пуска времени (для детей, на возраст от 0 до 30 секунд) могут быть установлены. Пусковое напряжение (150-250 V) могут быть установлены

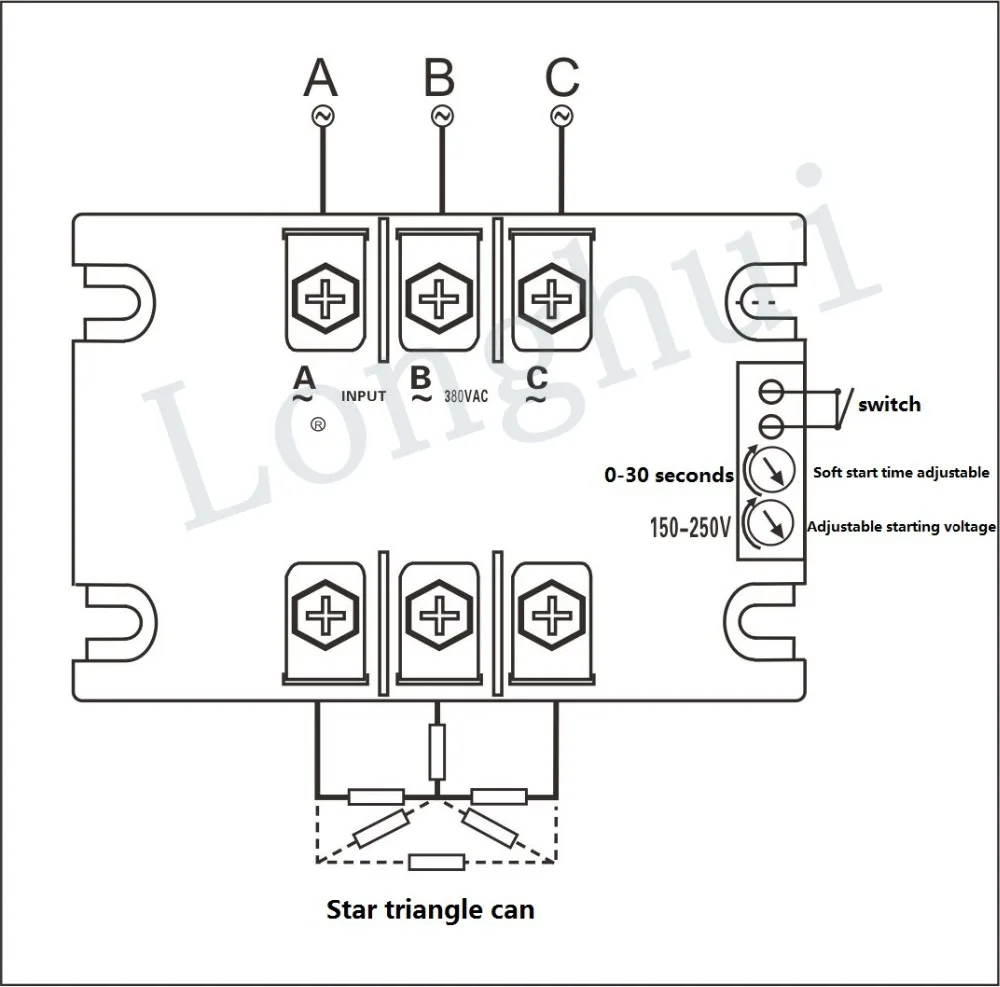

2. Контрольный тиристорный выход, используется для трехфазный пуска от пониженного напряжения со звезды на треугольник соединение
3. Применение подходящего радиатора при использовании (заказное, Авиапочта Китая) и добавьте принудительное воздушное охлаждение, если это необходимо.
4. Этот продукт представляет собой многофункциональный Модуль интеграции питания, который инкапсулирует основной цепи тиристора и цепи управления триггером переключения фаз.
5. Огнестойкий инженерный пластиковый корпус, медная пластина основания, Высокая температура сварки, сильный переходных частот перегрузочная способность
6. Основное использование управления скоростью вентилятора, регулирования скорости двигателя крутящего момента, обычного двигателя плавного запуска и т. Д.
Трехфазный двигатель устройство плавного пуска модуль Обзор продукта
Трехфазный модуль плавного пуска-это новый тип интегрированного твердотельного реле, регулирующего напряжение, независимо разработанного нашей компанией. Он имеет вход и выход фотоэлектрический изоляции, точности фазового сдвига регулятор напряжения и основная электроплата, маленький размер и светильник вес. Длительный срок службы, большой с использованием передвижного электропитания, бесступенчатая регулировка, высокая изоляция напряжения и т. д. он может легко использовать изменение напряжения входных сигналов для того чтобы осуществить автоматическое управление нагрузки мощность на выходе, и потенциометр может быть использовано для или вы можете вручную настроить выходную мощность. В то же время, вход переменного тока высокое сопротивление, внутренней синхронизации, может быть непосредственно с помощью цифро-аналоговый преобразователь порт SFP и компьютера, цифровой программы управления цепи и инструмент резьбового соединения: 1 ~ 5 V напряжение, 0 ~ 10В напряжение или 4 ~ 20mA ток на выходе, используется для трехфазный Электрический стабилизации напряжения, И установление температурного режима: Таблица подключается для того чтобы осуществить автоматический контроль температуры, который не является экономичным и надежным для трехфазный вентилятор с низким уровнем требования. Очень удобно осуществлять плавную регулировку мощности напряжения нагрузки на выходном конце. TRIAC выход в основном используется для индуктивные нагрузки. Он используется в регулировки освещения осветительного оборудования, контроль температуры нагрева в промышленности и контроль скорости мотора.
Ниже приведены параметры трехфазного модуля плавного пуска двигателя:
Схема установки трехфазного модуля плавного пуска двигателя: (блок: мм)
Полупроводниковое реле выбора продукта соображений:● При выборе товара, он должен иметь разные наценки в настоящее время в зависимости от характера нагрузки. (Для Резистивной нагрузки он может быть выбран в соответствии с 2-3 раза током нагрузки. Для индуктивной или емкостная нагрузка, нажмите 3-5 раз больше, чем Ток холостого хода выбор).
● В зависимости от отношений между школьниками нагрузка по току и температура окружающей среды, в тех случаях, когда температура окружающей среды высокое или условие рассеивания тепла не очень хорошее, ток мощность должна быть увеличено. Для того, чтобы предотвратить микросхема с защитой от короткого замыкания нагрузки во время использования, в результате чего сопряжение необходимо подключить для быстрого отсоединения, прибор для переключатель соответствующий продукт в цепь нагрузки или экспресс-доставку в предохранитель.
● Для индуктивные нагрузки, подключите Варистор на выходе, чтобы предотвратить повреждение контрольный тиристорный во время от перенапряжения. Дополнительный Варистор (MOV): 430-470 V для 240 V, 680-750 V для 440 V, 660 V при выборе файл, выберите 1100-1200 V.
● При установке, требуется, чтобы радиатор и контактную поверхность продукт должен быть ровная и гладкая, и равномерно покрыты слоем консистентная смазка с подогревом на поверхности. Наконец-то винты плоская шайба и пружинная шайба вкручиваются симметрично.
● В тех случаях, когда твердотельные реле закрыт в первый раз, затяните крепежные винты с оставшейся температурой, чтобы убедиться, что базовая пластина твердотельного реле и поверхность теплоотвода могут быть в тесном контакте для достижения наилучшего эффекта рассеивания тепла.
● Номинальный ток различных типов твердотельных реле-это Номинальный ток, когда температура окружающей среды 40 °C, поэтому тепловыделение должно быть достаточным!
● Обратите внимание на конец нагрузки. Не используйте мультиметр, чтобы разрушить относимся к качеству изделия.
!
Характеристики
- Напряжение
- 380 В
- Model Number
- TSR-10--20WA
- Setting Current
- 2KW
- Soft start
- 1KW 10A2KW 20A
