Трехфазный синусоидальный генератор сигналов/фазовый Регулируемый 0~ 360 градусов 0,1~ 2000 Гц (от 2118 руб.)

Описание

Трехфазный синусоидальный генератор сигналов/фазовый Регулируемый 0~ 360 градусов 0,1~ 2000 Гц

HS380 трехфазный генератор сигналов руководство

Обзор: материнская плата

HS380 трехфазный синусоидальный генератор сигналов, который также контролирует амплитуду. Он может генерировать до 2,0 кГц синусоидальный сигнал, который прост в использовании и данные о частоте ввода с помощью ключа.

Область применения:

● Трехфазное поколение синусоидальных волн;

● Генератор сигналов;

Технические данные:

1, Диапазон выходной частоты: 0,1 ~ 2000 Гц

2, Выходная частота: 0,1 Гц

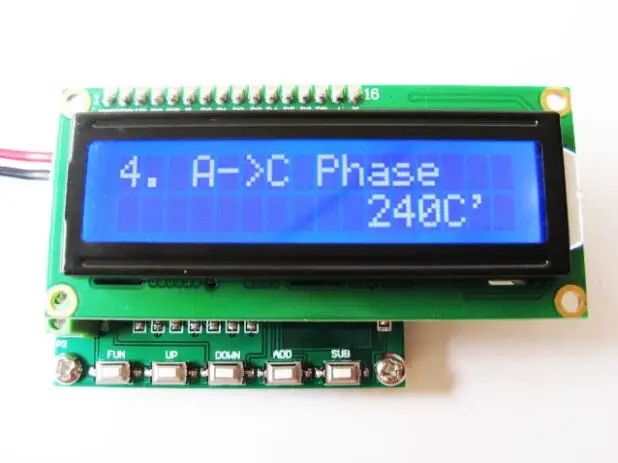

3, фазовый сдвиг фазовый диапазон: 0 ~ 360 градусов

4, разрешение фазы переключения: 1 градус

5, амплитуда сигнала: 1 ~ 5 в постоянного тока (максимальная амплитуда 5.0Vpp)

6, рабочее напряжение: 7 ~ 12 В постоянного тока

7, рабочий ток: <50 мА

8, размер изделия: 56 мм * 45 мм * 20 мм (длина * ширина * высота)

В-четвертых, отображение интерфейса и инструкции по эксплуатации:

(1) Описание кнопки:

Веселье: функциональная клавиша; вверх: нисходящий интерфейс настройки; вниз: Настройка интерфейса; Добавить: ключ самостоятельного добавления; SUB: самоуменьшающийся ключ;

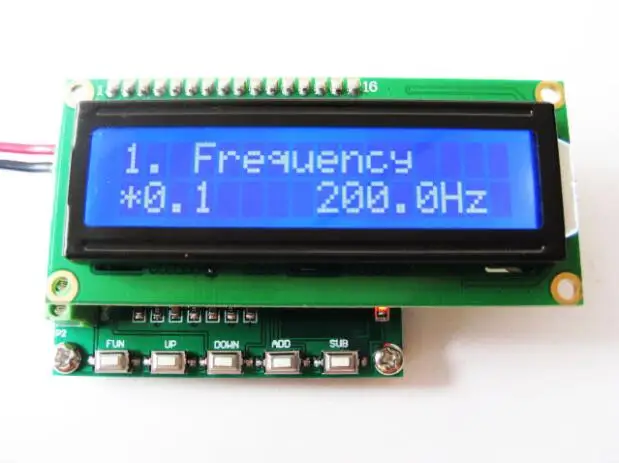

4,1, установите выходную частоту

Интерфейс дисплей:

Первая линия "1. Частота"

Вторая линия "* 1 100,0 Гц"

Клавиша:

Развлечение: (выберите операционный бит данных настройки) (нажмите кнопку FUN, чтобы сохранить значение заданного параметра)

Добавить: самостоятельно добавить ключ;

Суб: самоуменьшающийся ключ;

4,2, Управляйте трехфазным выходным напряжением

Интерфейс дисплей:

Первая линия "2. Выходное напряжение"

Вторая линия "60n"
