Описание

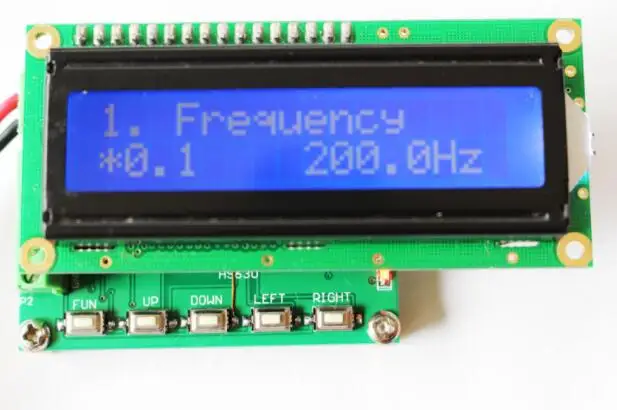

Обзор: материнская плата
HS630 трехфазный синусоидальный генератор сигналов, который может измерять частоты от 1 Гц до 200 кГц. Он может генерировать до 2,0 кГц синусоидальный сигнал, который прост в использовании и данные о частоте ввода с помощью ключа.
Область применения:
● Трехфазное поколение синусоидальных волн;
● Генератор сигналов;
● Частотомер;
Технические данные:
1, Диапазон выходной частоты: 0,1 ~ 2000 Гц
2, Выходная частота: 0,1 Гц
3, фазовый сдвиг фазовый диапазон: 0 ~ 360 градусов
4, разрешение фазы переключения: 1 градус
5, амплитуда сигнала: 5 В постоянного тока; максимум: 5.0Vpp
6, диапазон измерения частоты: 1 Гц ~ 200 K Гц
7. Измерение частоты: 0,01 Гц (Измерение частоты разрешения)
8, частотный диапазон входного напряжения: ±0. 7 ~ 10 В постоянного тока
9, рабочее напряжение: 7 ~ 12 В постоянного тока
10, рабочий ток: <50 мА
11, Рабочая температура:-40 °C ~ 65 °C
12, Температура хранения:-40 °C ~ 65 °C
13, размер изделия: 56 мм * 45 мм * 20 мм (Длина X Ширина X высота)
Отображение интерфейса и инструкции по эксплуатации:
(1) Описание кнопки:
Забава: функциональная клавиша; вверх: Установите предыдущий интерфейс страницы; вниз: Установите следующий интерфейс страницы; слева: клавиша самостоятельного добавления; ROGHT: само-decrement;
4,1, установите выходную частоту
Интерфейс дисплей:
Первая линия "1. Частота"
Вторая линия "* 1 100,0 Гц"
Клавиша:
Развлечение: (выберите операционный бит данных настройки) (нажмите кнопку FUN, чтобы сохранить значение заданного параметра)
Слева: автономный ключ;
Длина: кнопка самоуменьшения;
4,2. Установите разность фазы между сигналами фазы А и фазы в (фаза А-контрольная точка)
Интерфейс дисплей:
Первая линия "2. A-> B фаза"
Вторая линия "120C"
Клавиша:
Слева: автономный ключ;
Длина: кнопка самоуменьшения;
4,3. Установите разность фазы между сигналами фазы А и фазы с (фаза А-контрольная точка)
Интерфейс дисплей:
Первая линия "3. A-> C фаза"
Вторая линия "* 1 240C"
Клавиша:
Слева: автономный ключ;
Длина: кнопка самоуменьшения;
4,4, установить start/stop выходной фильтр
Интерфейс дисплей:
Первая линия "4. Набор фильтров"
Вторая линия "фильтр = ON"
Клавиша:
Слева: старт/стоп;
Примечание: (1) запуск: выход подключен к конденсатору фильтра и Выводит сигнал синусоидальной волны.
(2) Стоп: выход не подключает конденсатор фильтра и Выводит сигнал PWM.
4,5 просим учитывать, что в связи с замерами частоты
Интерфейс дисплей:
Первая линия "6. 2 K-> 200 кГц"
Вторая линия "0,00 H"
Клавиша:
Установите кнопку измерения частотного диапазона: (слева: самостоятельная кнопка)
Электропроводка
P1 проводки Разрешение:
Нет. Символ значение
1 VDD модуль питания положительный (7 V ~ 12 V)
2 GND блок питания модуля
P2 проводки Разрешение:
Нет. Символ значение
1 FX Измерение частоты вход
2 Q3 c-фазовый выход сигнала
3 Q2 B-выход фазового сигнала
4 Q1 фаза А выход сигнала
GND источник питания отрицательный (Заземление)
Примечание: дисплей имеет подсветку, стандартный интерфейс LCD1602.

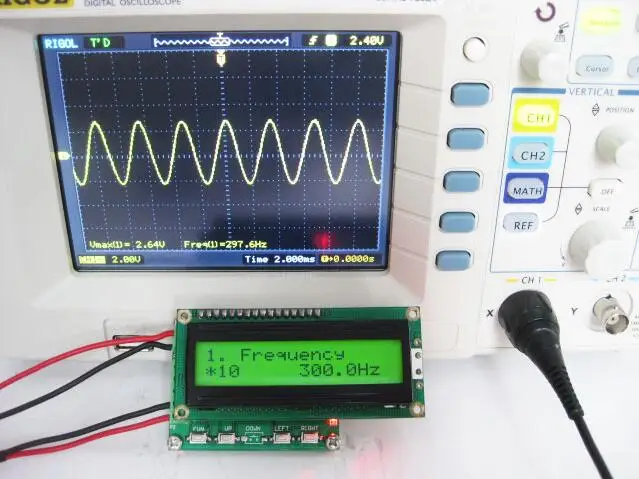

Синусоидальная волна 300 Гц
Разница в фазе 120 градусов
Двухфазный синусоидальный дисплей
