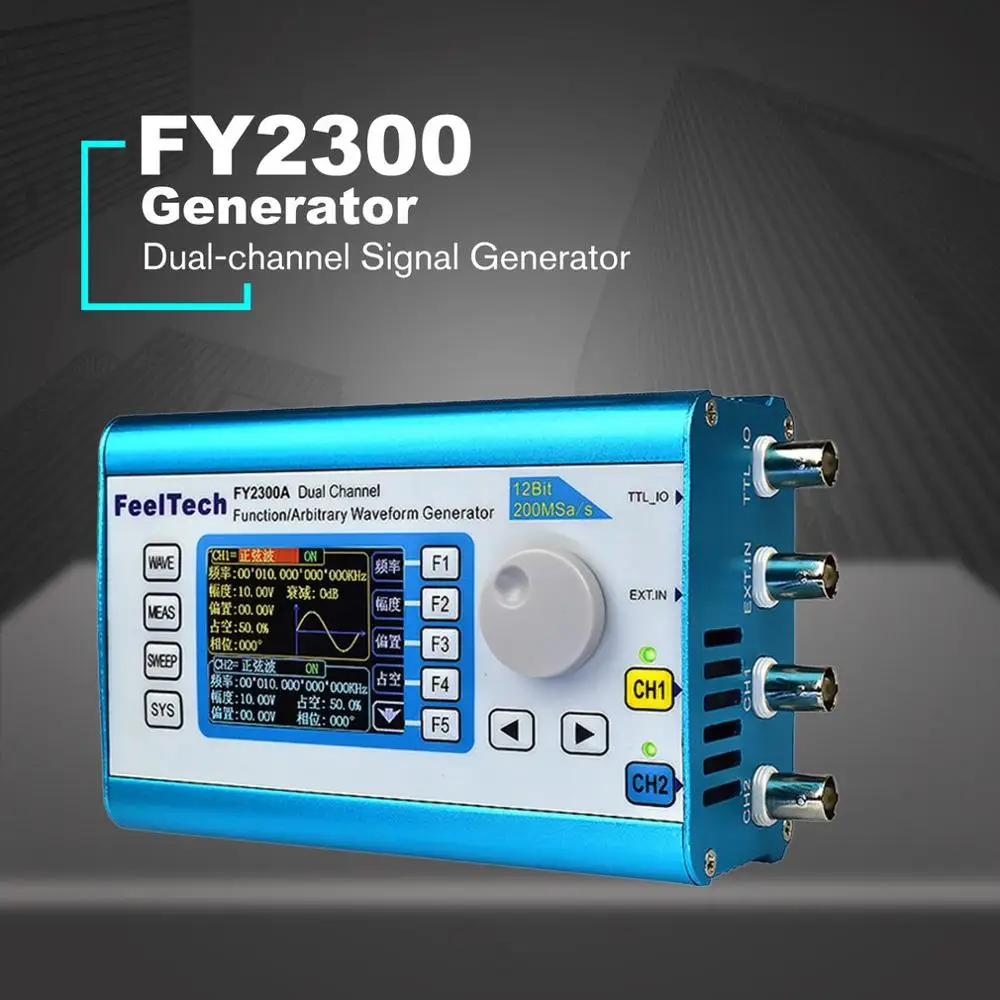

Цифровой DDS двухканальный генератор сигналов произвольной формы 200MSa/s 20 МГц Частотомер

Описание

Особенности:

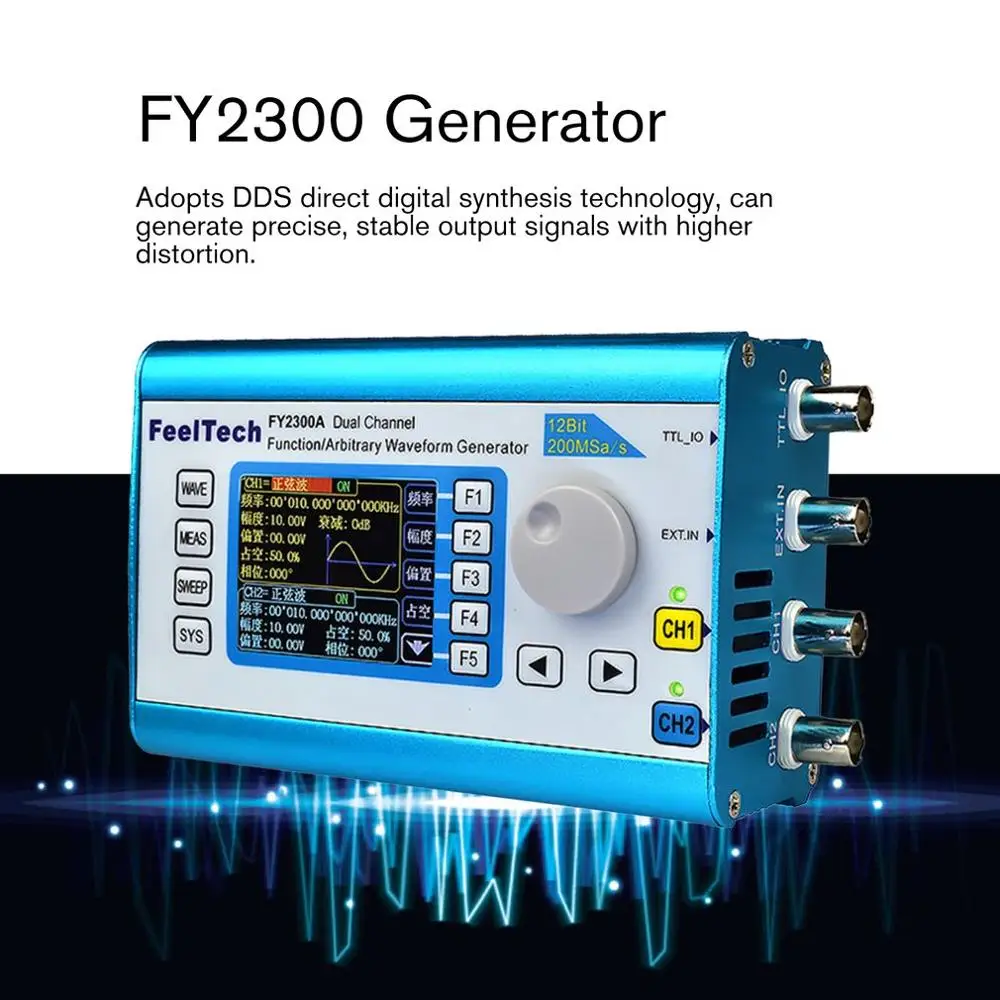

1. Принимает прямой цифровой синтезатор (DDS) технологии, может создавать точные, стабильную выходную мощность сигналов с более высокой искажений.
2. С высоким качеством, корпус из алюминиевого сплава, и приведенный в действие DC 5 V, практичный и удобный для использования.

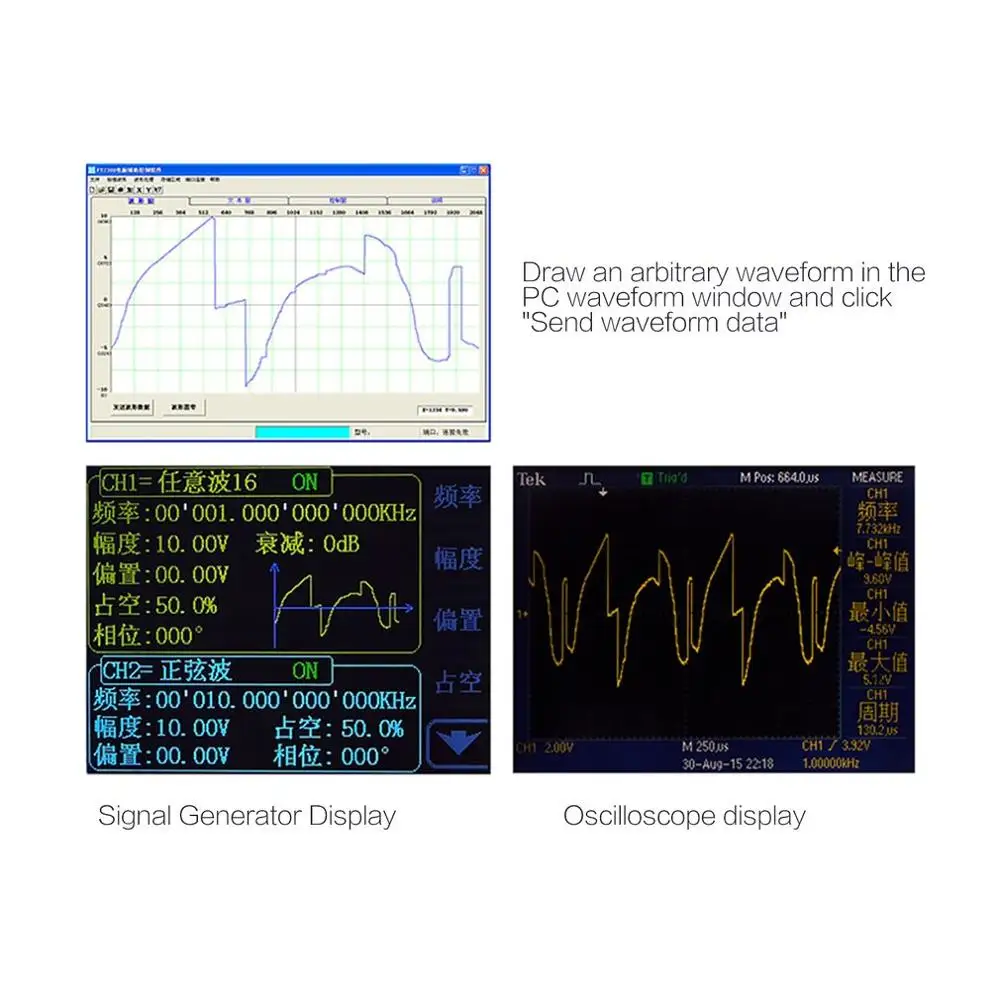

3. Не могли бы вы выход сигналов произвольной формы и обычных функция (синус/Треугольная/квадратная/пилообразный сигнал сигнала).
4. Все функции с цифровым управлением, точная и стабильная.
5.2.4 "(320*240), цветной дисплей, одновременное отображение двухканальный сигнал параметры.
6. Самая высокая Выходная частота (Синусоидальная волна) составляет до 20 МГц, 200MSa/s частота дискретизации и 12 бит в вертикальном направлении.
7. Полностью независимый двухканальный выход, может работать в синхронизации, разность фаз регулируется.
8. С канала отслеживания функция: в тех случаях, когда накладной, который необходим для отслеживания груза функция открыт, все параметры обоих канал может одновременно обновить в соответствии с пользовательскими конфигурации.
9. Два или более станки могут осуществить мульти-машина синхронный функция с TTL_IO интерфейс.
10,15 групп произвольной волны место хранения, объем памяти/group является 2048 * 12bits.
11. Высокая частота разрешения (всего диапазона частот разрешение 1uHz) и высокое разрешение амплитуды (мин.-1mV).
12. Скважность каждого канала можно отрегулировать самостоятельно, регулировка разрешение может достигать 0.1%.
13. Не могли бы вы сканировать частоту, амплитуду, смещения и длительным сроком службы, с линейным разверткой и логарифмической частоты развертки режима (макс. До 999,99 s).
14. С функцией импульсного поезда, три дополнительные режимы ожидания: ручной триггер, внутренний CH2 триггер и внешнего запуска.
15. Имеет Измерение частоты, измерение периода, положительный и отрицательный измерение ширины импульса, рабочий цикл измерения и счетные функции.
Описание:
1. Произвольной формы DDS генератор сигналов из этой серии представляет собой многофункциональный генератор сигналов и высокими эксплуатационными характеристиками.

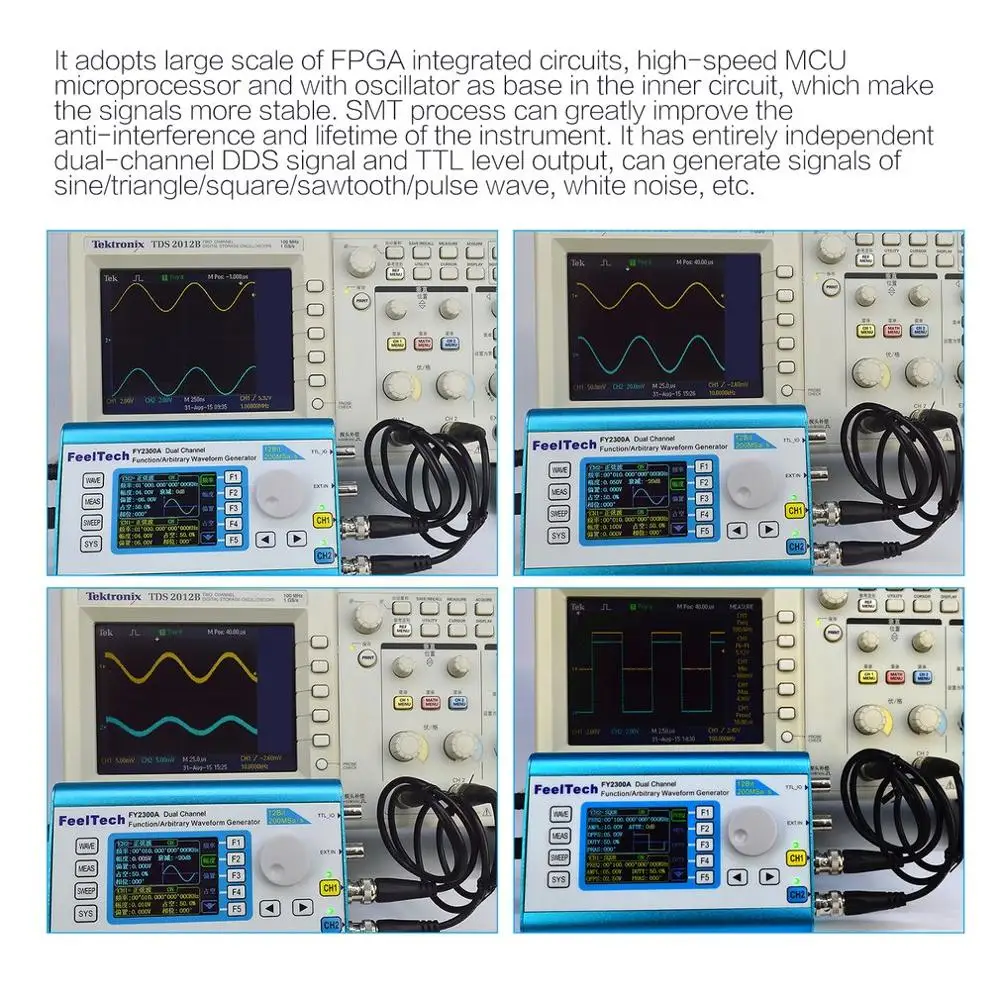

2. Он принимает большого диапазона FPGA интегральные схемы, высокоскоростной микропроцессор MCU и с генератором в качестве основного во внутренней цепи, которые делают сигналов Более стабильным. SMT процесс может значительно повысить защиту от внешних воздействий и срок службы прибора. Он имеет полностью независимый двухканальный DDS генератор сигналов и ttl Уровень выходного сигнала, может генерировать сигналов Синусоидальная/Треугольная/квадратная/пилообразный/пульсовой волны, белый шум и т. д.
Технические характеристики
Стандарт Вилки: ЕС
Параметры частоты
Диапазон частот:
Синусоидальная волна: 0 Гц ~ 20 МГц
Прямоугольная волна: 0 Гц ~ 6 МГц (за исключением 2 МГц модель)
Треугольники волны: 0 Гц ~ 6 МГц (за исключением 2 МГц модель)
Пилообразный сигнал: 0 Гц ~ 6 МГц (за исключением 2 МГц модель)
Произвольной формы: 0 Гц ~ 6 МГц (за исключением 2 МГц модель)
Ttl цифровой сигнал волны: 0 Гц ~ 6 МГц (за исключением 2 МГц модель)
Технические характеристики минимальной. Частота Разрешение: 1μHz (0,000001 Гц)
Частота ошибок :( +/-) 5*10 ^ (до 6 лет)
Стабильность частоты :( +/-) 1*10 ^ (6)/3 часа
Фазы диапазон регулировки: 0 ~ 359 °
Фазы Разрешение: 1 °
Параметры формы волны:
Типы сигналов: Синусоидальная/Треугольники/квадратная/подъемная пилообразный сигнал, Лоренца пульсовой волны и произвольный сигнал и т. д.
Длина формы волны: 2048 точек
Частота дискретизации: 200MSa/s
Вертикальный Разрешение: 12 бит
Синусоидальной волны:
Гармонических прибыл Системы: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Искажения: <0.8% (20 Гц ~ 20 кГц, 0dBm)
Прямоугольная волна
Подъемный вместе время: ≤20ns
Перегрузка ≤7. 5%
Рабочий цикл диапазон регулировки: 0.1% ~ 99.9%
Пилообразный сигнал
Линейность: ≥98% (0,01 Гц ~ 10 кГц)
Пульсовой волны
Импульсный Ширина диапазон регулировки: 10nS ~ 1 S
Ttl Выход
Повышение уровня/времени простоя: ≤20ns
Уровень Амплитуда:> 3Vpp
Разветвителя:> 20 ttl нагрузки
КМОП-матрица Выход
Низкий уровень: <0,3 в
Высокий уровень: 1 V ~ 10 V
Повышение уровня/времени простоя: ≤20ns
Выход параметры:
Диапазон амплитуды (размах): 10mVpp ~ 20Vpp
Амплитуда Разрешение: 1mVp-p (-20dB затухание)
Амплитуда стабильность :( +/-) 0.5%/5 часов
Амплитуда плоскостности :( +/-) 5% (<10 МГц); (+/-) 10% (> 10 МГц)
Сигналов Выход:
Выход сопротивление: 50Ω (+/-10%) (обычная)
Защита: защита от всех выходных сигналов может работать более 60 s при условии нагрузки Защита от короткого замыкания
Смещение постоянного тока:
Регулировочный диапазон :( +/-10 V
Разрешение смещения: 0,01 в
Внешние размеры:
Частотный диапазон измерений: ворота времени = 1 S 1Hz-60 МГц
Вход Напряжение диапазон: 0.7Vpp ~ 20Vpp
Диапазон подсчета: 0 ~ 4294967295
Подсчет: вручную
Периодические измерения: 20ns Разрешение, Макс. Измеримые 40 s
Сканирование Функция:
Режим сканирования: Линейная развертка, журнал развертки
Сканирования объекта: частоту, амплитуду, смещения и длительным сроком службы
Время сканирования: 0,01 s-999,99 S/шаг
Частотный диапазон регулировки: начальная точка и конечная точка может быть установлен свободно
Частотный диапазон сканирования: оно определяется развертки параметр настройки
Общие параметры:
Память
Количество: 20
Расположение: M0 ~ M19
Интерфейс
Режим интерфейса: Использование USB для последовательного интерфейса
Связь скорость передачи данных: 9600bps
Протокол: Использование командной строки, соглашение
Питание
Напряжение диапазон: DC 5 V (+/-0,5 V)
Дисплей
Дисплей Тип: 2,4 "TFT Цвет Дисплей
Защита окружающей среды Температура: 0 ~ 40 °C: влажности по уровню поверхности: <80%
Размеры: 140x95x54,2 мм/5,51x3,74 x 2.13in
Посылка информации:
Посылка Размеры: 140x90x50 мм/5.46x3.51x1.95in
Вес посылка: 900 г
Цветная коробка посылка

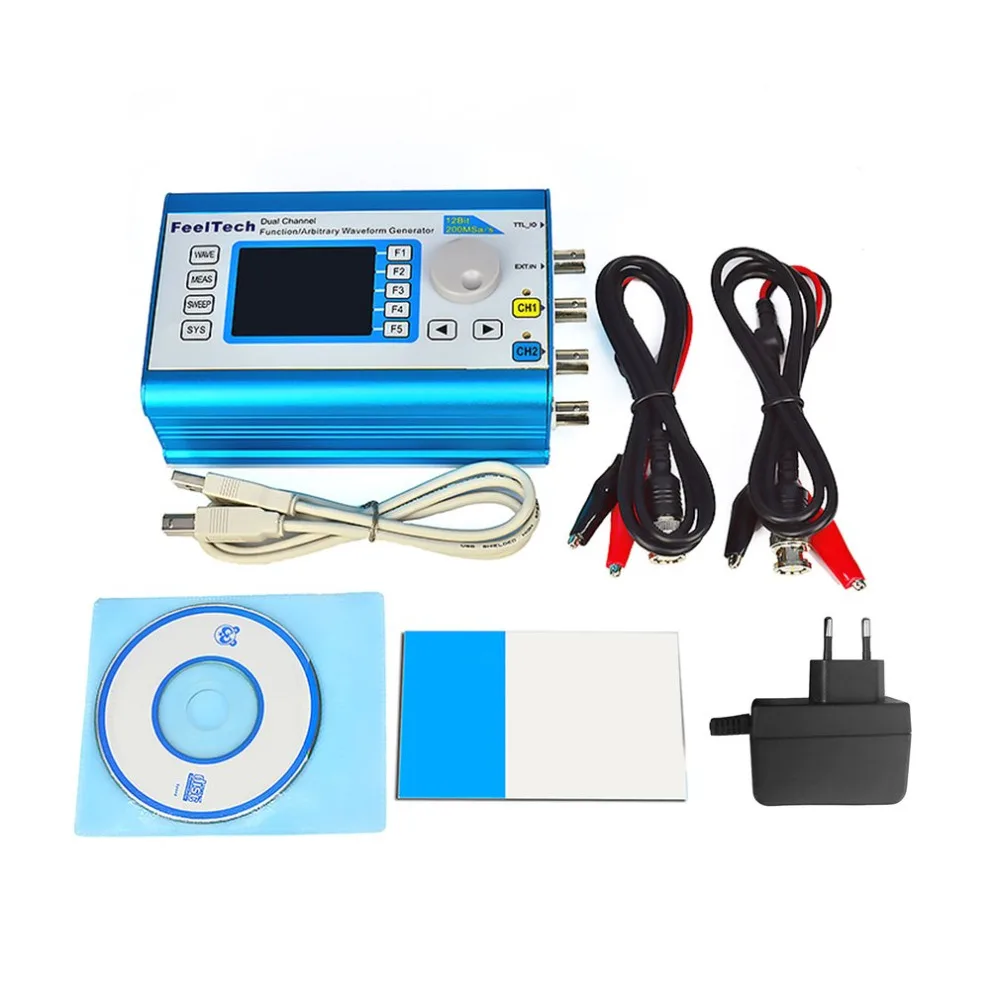

Посылка включает в себя:
1 генератор источника сигнала
CD-диск-1 шт.
1 x Мощность адаптер (DC 5 V 1A)
1 х USB кабель для передачи данных
2 x Кабель BNC-Clip
1 х Инструкция по эксплуатации
