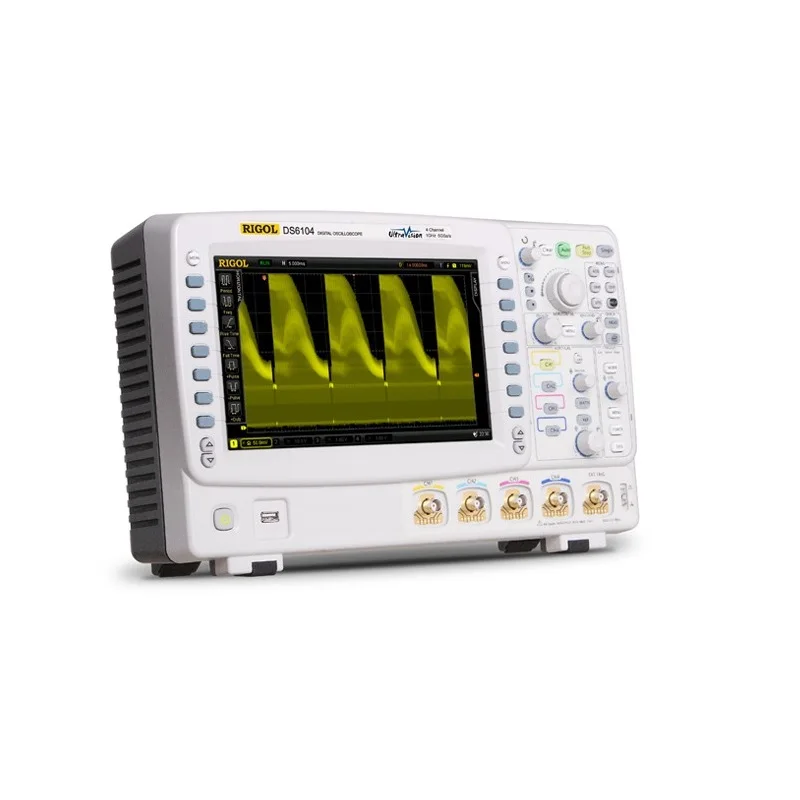

Цифровой осциллограф RIGOL DS6064 600 МГц 5GSa цифровой осциллоскоп 4 канальный цифровой осциллоскоп осциллограф rigol (от 510963 руб.)

Описание

Бесплатная доставка цифровой осциллограф RIGOL DS6064 600 МГц 4 канала 5GSa/s 140 Mpts 180 K wfms/s

Серия DS6000 использует многие современные новые технологии для достижения высокой производительности, множество функций в одном и том же стиле. Он предназначен для удовлетворения потребностей крупнейшего рынка цифровых осциллографов от связи, полупроводников, вычислений, аэрокосмической обороны, инструментов, исследований/образования, промышленной электроники, потребительская Электроника и автомобильная промышленность с его инновационными технологиями, ведущими промышленными спецификациями, мощными триггерными функциями и широкими возможностями анализа.

Модель	DS6062	DS6064	DS6102	DS6104
Пропускная способность	600 МГц	600 МГц	1 ГГц	1 ГГц
Каналы	2	4	2	4
Частота образцов в реальном времени	5 GSa/s (одноканальный режим), 2,5 GSa/s (Двухканальный режим)
Объем памяти	140 миллионов точек
Разрешение по вертикали	8 бит
Вертикальной чувствительностью	2 мВ/див до 10 В/Див
Сигналов тариф приема	180000 сигналов в секунду
В среднем	После того, как все каналы завершат образцы N одновременно, N может быть 2,4, 8,16, 32,64, 128256512, 1024,2048, 4096 или 8192.
Вход
Вход муфта	DC, AC или GND
Вход сопротивление	(1 m±±1 %) \| (14 pF±3 pF) или 50 m±±1. 5%
Зонд коэффициент затухания	0,001 ×, 0,01 ×, 0,1 ×, 1×, 2×, 5×, 10×, 20×, 50×, 100×, 200×, 500×, 1000×
Максимальное входное напряжение (1 МОм)	CAT I 300 Vrms, CAT II 100 Vrms, С Rigol RP2200 10:1 зонд: CAT II 300 Vrms
По горизонтали
Развертки весы	1 ns/div до 50 s/div		500 ps/div до 50 s/div
Развертки точность	≤± (15 + 2 × iinstrument возраст в годы) ppm
Кол-во XYs	2 одновременно
Вертикальный
Вертикальные весы	2 мВ/див до 5 В/див (1 МОм) 2 мВ/див до 1 В/див (50 Ω)
Офсетная печать диапазон	2 мВ/див до 120 мВ/див: ± 1,2 в (50 Ω) 125 мВ/div до 1 в/div: ± 12 В (50 Ω) 2 мВ/див до 225 мВ/див: ± 2 в (1 МОм)
Предел пропускной способности	20 или 250 МГц
Низкая амплитудно-частотная характеристика	≤5 Гц
Расчетная времени нарастания импульсов	600 ps		400 ps
DC усиления точность	± 2% в натуральную величину
Смещение DC точности	200 мВ/div до 5 В/div: 0,1 div ± 2 мВ ± 0,5 офсетное значение 2 мВ/div до 195 мВ/div: 0,1 div ± 2 мВ ± 1,5 офсетное значение
ОУР толерантность	± 2 кВ
Канал для развязка между каналами	От постоянного тока до максимальной ширины браслета:> 40 дБ
Триггер
Триггер диапазон уровня	INT: ± 6 div от центрального экрана
	EXT: ±0. 8 V
Режим запуска	Авто, нормальный, одиночный
Выравнивание диапазон	100 ns до 10 s
Высокая частота отказ	50 кГц
Низкая частота отказ	5 кГц
Тип триггера	Край, пульс, наклон, видео, узор, RS232/UART, I2C, SPI, CAN, USB
Мера
Курсор	Ручном режиме	Отклонение напряжения между курсорами (& Delta; V) Отклонение времени между курсорами (& Delta; T) Взаимный & Delta; T (Hz) (1/& Delta; T)
	Режим трасса	Значения напряжения и времени точки сигнала
	Автоматический режим	Позволяет отображать курсоры во время автоматического измерения
Автоматическое измерение	Максимальное, минимальное, пиковое значение, верхнее значение, нижнее значение, амплитуда, среднее, среднее значение квадратного корня, превышение, предварительная съемка, частота, период, время подъема, время падения, положительная ширина импульса, отрицательный импульс, положительный рабочий цикл, отрицательный рабочий цикл, задержка A & rarr; B & lceil;, задержка A & rarr; B & lнапольный;, фаза A & rarr; B & lceil;, Фаза A & rarr; B & lнапольная;
Количество измерений	Отображение 5 измерений одновременно
Диапазон измерений	Экран или курсор
Измерение статистики	Среднее, Макс, мин, стандартное отклонение, количество измерений
Счетчик частоты	Аппаратный счетчик частоты 6 бит
Математика операция
Сигналов операции	A + B, A-B, A & mult; B, A/B, FFT, Editable Advanced operation, Logic operation
БПФ функция окна	Прямоугольник, Hanning, Blackman, Hamming
БПФ дисплей	Разделение, полный Экран
БПФ вертикальные весы	Линейные RMS, dBV RMS
Материнскую плату операции	И, или, нет, XOR
Математика функция	Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Количество автобусов для декодирования	2
Декодирование типа	Параллельный (стандартный), RS232/UART (опция), I2C & SPI (опция)
Дисплей
Дисплей типа	10,1 дюймов (257 мм) TFT ЖК-дисплей
Разрешение дисплея	800 горизонтальный × RGB × 480 вертикальный пиксель
Дисплей цвет	160000 Цвет
Сохранение времени	Минимум, 1 s, 2 s, 5 s, 10 s, 20 s, infinite
Дисплей типа	Платье в горошек с Минни фотографии
I/O
Стандартный порты	Usb-устройство, два usb-хоста порта, LAN, выход VGA, вход/выход 10 МГц, Выход Aux (TrigOut, Quick Edge, PassFail, калибровка, GND)
Совместимость принтера	PictBridge
Общие характеристики
Размеры, мм	399 × 255,3 × 123,8
Вес, кг	5,345 ±0. 2
