Цифровой осциллограф SDS7102V Портативный 100 МГц 2 канала 1GSa/s длина записи 10 м USB ручные осциллографы

OWON SDS7102V цифровой осциллограф с большим дисплеем 8 "и пропускной способностью 100 МГц, длина записи 10 м для 2 каналов с наивысшей частотой дискретизации 1GS/s. Это широко используемый электронный измерительный инструмент, может преобразовывать невидимые электрические сигналы в видимые изображения, так что люди могут изучить изменения различных электрических явлений.

Особенности:
Экстремально "большой" --- 8 "большой TFT дисплей высокой четкости (800x600 пикселей), и 10 Mpts длина записи, детали формы волны легко отслеживать. Сохраняйте максимальную частоту дискретизации на более длительный период, фиксируйте каждое изменение формы волны.
Функция автоматического масштабирования --- в режиме автоматического масштабирования осциллограф переключается в специальный режим триггера, вертикальную шкалу и шкалу времени в соответствии с типом, амплитудой и частотой входного сигнала.
Сигналов записывайте И воспроизведите --- SDS серии функция записи сигналов/функция воспроизведения Поддержка 2-х канальный функция записи сигналов. Кроме того, сигнал передачи/сбоя также может быть записан. Емкость записи 1000 кадров. Поддержка воспроизведения формы волны для анализа деталей.
Функция SVGA --- осциллограф SDS обеспечивает порт SVGA 800x600. Содержимое осциллографа может отображаться на внешнем мониторе или проекторе таким образом. Это помогает контролировать производственную линию, обсудить встречи и показать ход.
Широкое применение --- отладка электронной цепи/тестирование цепи/проектирование и производство/обучение и обучение/техническое обслуживание и тестирование автомобилей.
Технические характеристики:

Модель		SDS7102V
Пропускная способность		100 МГц
Частота дискретизации		1GS/s
Горизонтальная шкала (s/div)		2ns/div ~ 100 s/div, шаг на 1 ~ 2 ~ 5
Времени нарастания импульсов		≤3. 5ns
Дисплей		8 ”цвет, 800x600 пикселей
Канал		2
Запись Длина		10 м
Вход муфта		DC, AC и GND
Вход сопротивление		1 МОм ± 2%, параллельно с 15пф ± 5пф
Канал изоляции		50 МГц: 100: 1, 10 МГц: 40: 1
Макс Вход Напряжение		400 В (DC + AC пик)
DC усиления точность		± 3%
DC точности		В среднем ≥16: ± (3% Чтение + 0,05 div) для △V
Зонд коэффициент затухания		1X, 10X, 100X, 1000X
НЧ-ответ (переменный ток,-3 дБ)		≥10 Гц (на входе, соединение переменного тока,-3 дБ)
Частота дискретизации/точность времени реле		± 100ppm
Интерполяция		Sin (x)/x
Точность интервала (△T) (Полная Полоса пропускания)		Одиночный: ± (1 интервал времени + 100ppm × Чтение + 0.6ns); средний> 16: ± (1 интервал времени + 100ppm × Чтение + 0.4ns)
Вертикальное разрешение (A/D)		8 бит (2 канала одновременно)
Вертикальной чувствительностью		2 мВ/див ~ 10 В/Див
Триггер Тип		Край, пульс, видео, наклон и чередование
Режим запуска		Автоматический, нормальный и одиночный
Уровень триггера		± 6 делений от центра экрана
Приобретение режимов		Образец, пиковое Обнаружение и среднее
Частота линии/поля (видео)		Стандарт NTSC, PAL и SECAM
Измерение курсора		△V и △T между курсоры
Автоматическое измерение		Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A & rarr; B, Delay A & rarr; b, + ширина,-ширина, + пошлина,-пошлина
Сигналов математика		+,-, ×, ÷, Invert, FFT
Хранение сигналов		15 сигналов
Лиссажу Рисунок	Пропускная способность	Полная пропускная способность
	Разность фаз	± 3 градуса
Связь Интерфейс		Usb-хост, usb-устройство, передача/сбой, LAN, VGA
Частотомер		В наличии
Мощность потребления		<24 Вт
Предохранитель		2A, класс, 250 V
Питание		220 V 50/60Hz кошка пижамы для малыша II
Тип штекера		Великобритания

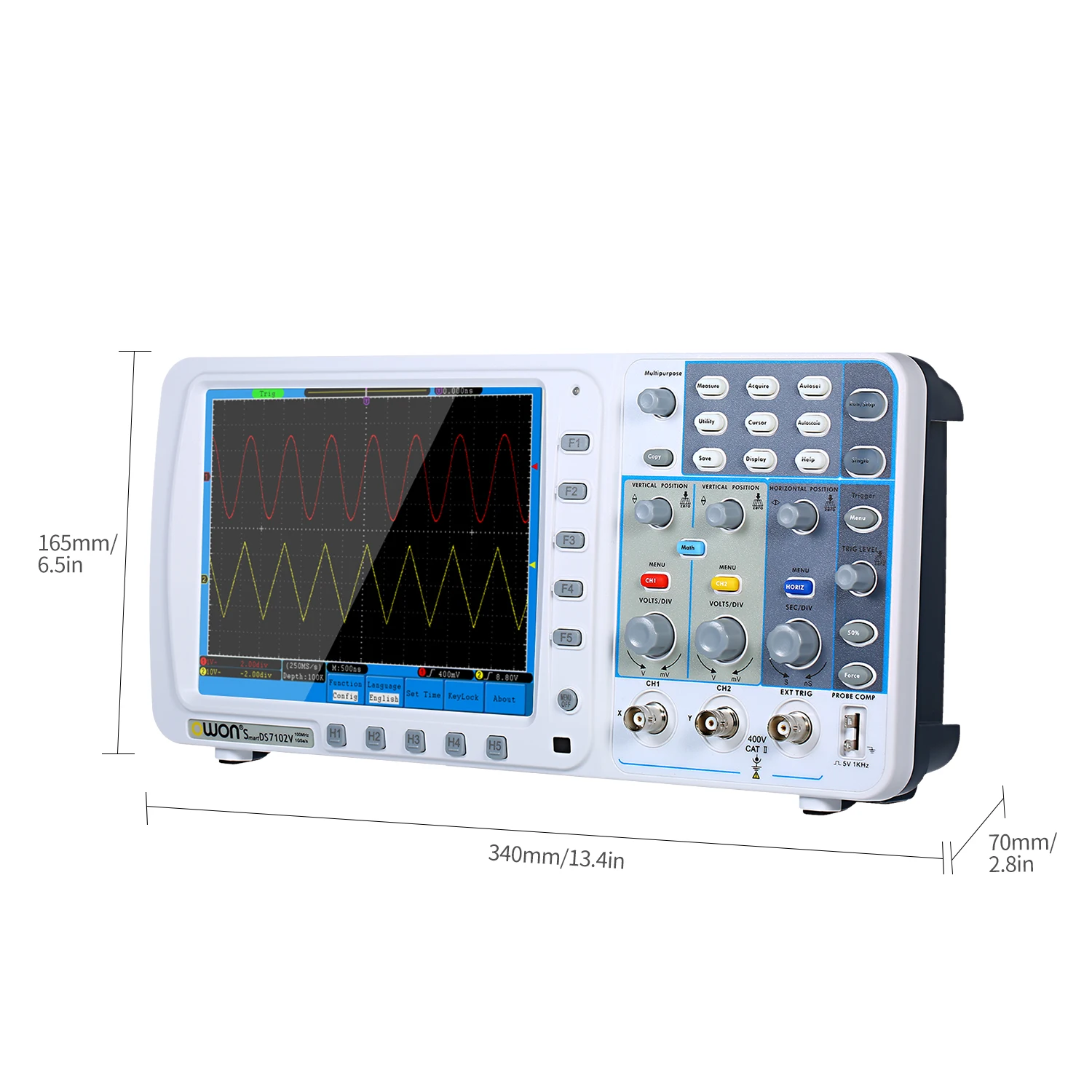

Товар Размеры		34*7*16,5 см/13,4*2,8 * 6.5in
Чистая Вес		1786 гр/63,0 унций
Посылка Вес		2500 гр/88,2 унций
Посылка Размеры		43*21,5*10,5 см/16,9*8,5 * 4.1in

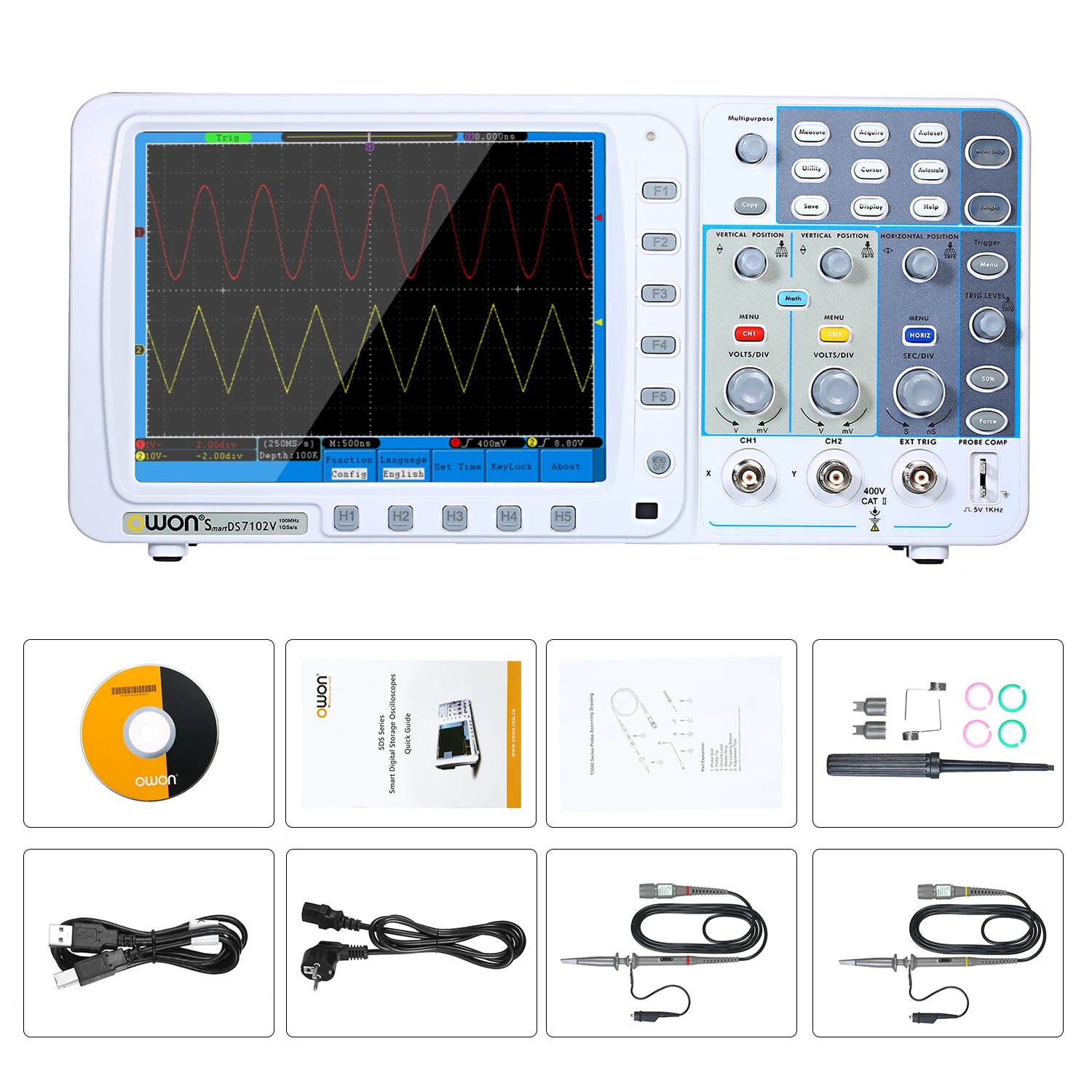

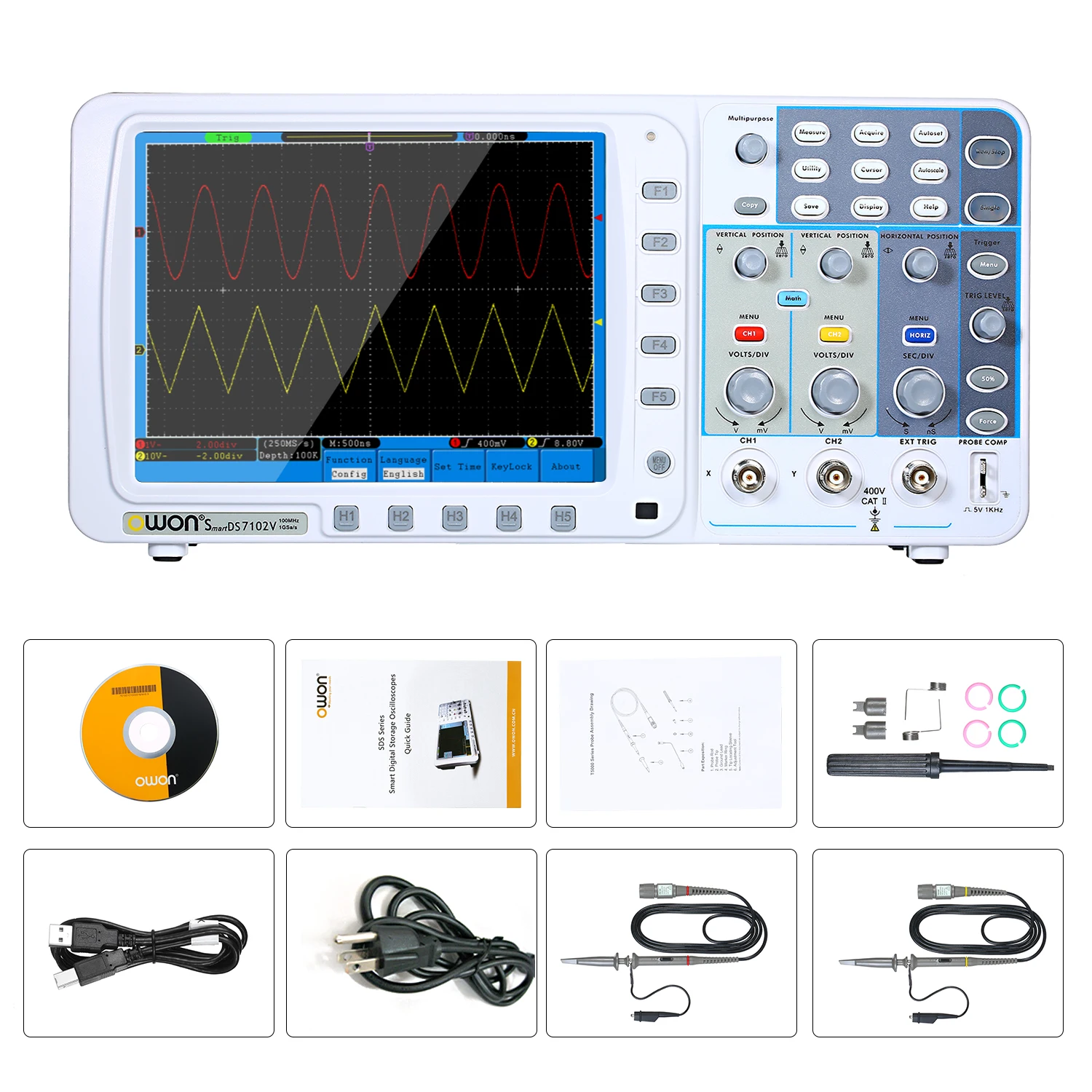

Посылка список:
1 * Owon SDS7102V цифровой осциллограф
1 * Мощность шнур
1 * Встроенная память
1 * Руководство пользователя
1 * USB кабель
1 * пара пассивных зондов: 1,2 м, 1:1 (10:1)
1 * Набор инструментов для регулировки зонда
