Цифровой термостат модуль контроля температуры охлаждения и отопления модуль управления с ЖК-экраном

Основная функция

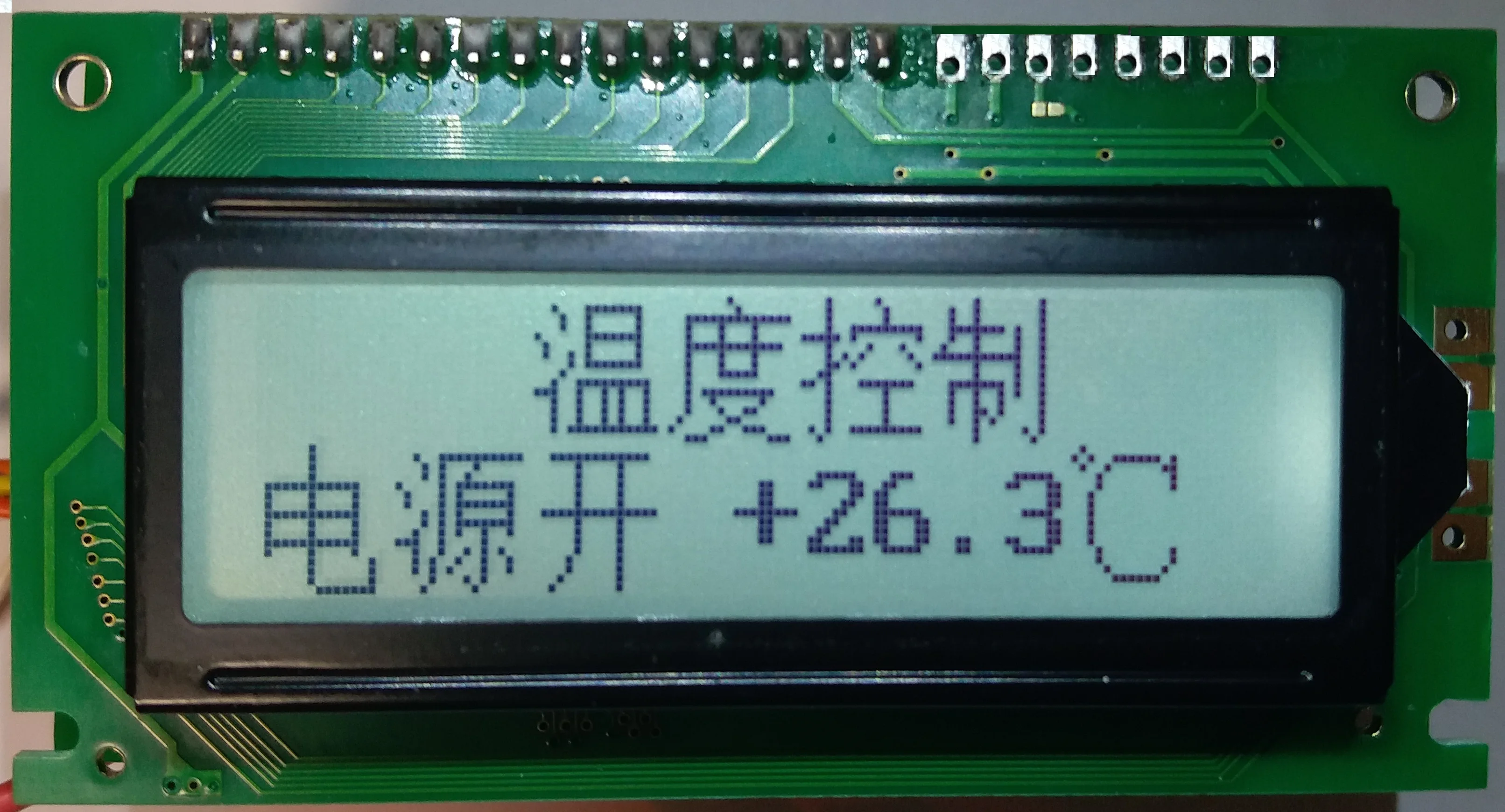

Запуск и остановка устройства можно контролировать, установив Рабочий режим и температурные параметры модуля, чтобы держать измерительную среду в определенном диапазоне температур. Промышленный ЖК-дисплей отображает измерение температуры в реальном времени и состояние мощности оборудования. Он имеет бортовой светодиодный индикатор светильник функция отображения и внешний светодиодный индикатор светильник с указанием интерфейс, включая блок питания и нормальная работа индикатора светильник, реле, закрытия и изломам индикатор светильник и Датчик Индикатор Неисправности светильник. При включении питания оборудования для отключения питания оборудования можно нажать и нажать кнопку аварийного питания (сохранить низкий уровень). Ослабьте кнопку аварийного питания (удерживайте высокий уровень), чтобы включить питание оборудования.

Функция,

1. Если: регулятор температуры нагрева подключен к внешнему нагревательному оборудованию,

При обнаружении температурного лимита>, нормально открытый контакт реле отключается и нагревательное оборудование остановлено.

Когда температура обнаружения <температурный лимит, нормально открытый контакт реле закрыт, и нагревательное устройство запускается.

2. Если: контроллер температуры холодильника подключен к внешнему холодильному оборудованию,

При обнаружении температурного лимита>, нормально открытый контакт реле закрыт, и холодильное оборудование запускается.

Когда температура обнаружения <Температурный Предел, нормально открытый контакт реле отключается и холодильное оборудование останавливается.

3. процесс отображения после включения питания на экране дисплея: режим работы регулятора температуры, диапазон контроля температуры, режим проводки устройства, название регулятора температуры, включение и выключение питания контрольного устройства, отображение температуры в режиме реального времени. (название и содержимое дисплея могут быть настроены)

Режим работы и метод настройки диапазона контроля температуры

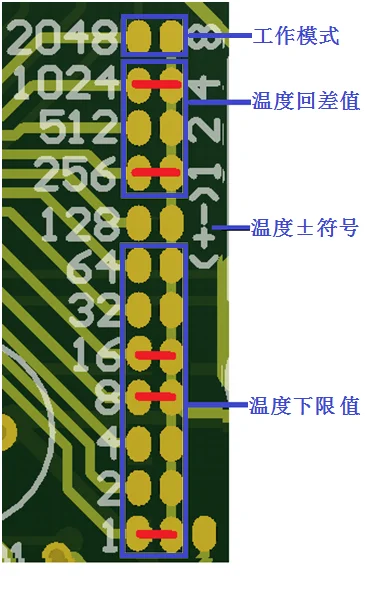

Когда диапазон управления установлен в 25 ~ 30℃, установите нижний предел температуры в 25 и разница возврата в 5, а затем верхний предел температуры в 30℃ = 25 + 5℃.

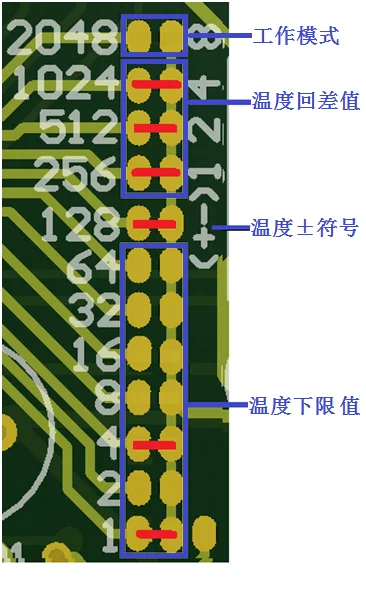

2. Когда диапазон управления установлен до-5 ~ + 2 ℃, установите нижний предел температуры до-5 и разница возврата до 7, затем верхний предел температуры 2℃ =-5 + 7℃.

Нижнее предельное значение температуры-5 =-(4 + 1), а разница в возврате-7 = 4 + 2 + 1, как показано на рисунке

3. режим работы нагревается: Когда диапазон управления установлен до-15 ~-12 ℃, установите нижний предел температуры до-15 и разница возврата до 3, затем верхний предел температуры-12℃ =-15 + 3℃.

-15 =-(8 + 4 + 2 + 1) и 3 = 2 + 1, как показано на рисунке ниже:

4. режим работы охлажден: Когда диапазон управления установлен как 25 ~ 30℃, установите нижний предел температуры как 25 и разница возврата как 5, затем верхний предел температуры 30℃ = 25 + 5℃.

Установите значение 25 = 16 + 8 + 1, разница возврата 5 = 4 + 1, как показано на рисунке ниже:

5. режим работы охлажден: Когда диапазон управления установлен как-5 ~ + 2 ℃, установите нижний предел температуры as-5 и разница возврата как 7, затем верхний предел температуры + 2℃ =-5 + 7℃.

Нижний предел температуры-5 =-(4 + 1) и разница в возврате 7 = 4 + 2 + 1, как показано на рисунке ниже:

6. режим работы охлажден: Когда диапазон управления установлен как-15 ~-12 ℃, установите нижний предел температуры as-15 и разница возврата как 3, затем верхний предел температуры-12℃ =-15 + 3℃.

-15 =-(8 + 4 + 2 + 1) и 3 = 2 + 1, как показано на рисунке ниже:

Примечание:

Нижний предел температуры установлен до-55 ~ 125℃, а возвратная разница установлена до 0 ~ 7℃.

Температура ± знак: короткое соединение-, не короткое соединение +.

Режим работы: короткое подключение для охлаждения, не короткое подключение для нагрева.

Проводка:

1. Нагревательная проводка:

\
\

\
\

\
\

\
\

2.Холодильный шкаф режим подключения

3.Устройство подключено к нормально открытому контакту реле по умолчанию, и пользовательское устройство может также подключаться к нормально закрытому контакту реле в зависимости от конкретной ситуации.

Основные параметры

Название продукта: регулятор температуры

Напряжение питания: DC12V

Сенсор Модель: DS18B20

Способ установки датчика: он на плате по умолчанию, и пользователи могут подключить его внешне. Длина кабеля слишком длинная, пожалуйста, отрегулируйте значение сопротивления подтягивания

Максимальный диапазон измерения:-55 ~ 125 ℃ максимум

Точность измерения: 0,5 ℃ (когда-55 ~ 125 ℃)

Точность отображения температуры: 0,1 ℃

Диапазон настройки нижнего лимита температуры: максимальный-55 ~ 125℃

Диапазон настроек возвратной разницы: 0 ~ 7 ℃

Внешний размер: максимальный 84X44X44 мм (Длина X Высота X Толщина)

Тип выхода: 1 набор контактов передачи, по умолчанию Номинальный ток 30A (10A реле опционально), может контролировать ac или dc нагрузку

Терминал: выход реле составляет 6,3 мм медный штекер терминала, и другие интерфейсные клеммы являются XH2.54 ММ прямой разъем терминала

1.Термостат монтажная плата размеры

2.Экран размеры

3.Общий размер агрегата
